Расчет и выбор подшипников для рассчитываемого вала
Производится проверочный расчет подшипников IV вала, который был рассчитан на сложное сопротивление. Подшипники рассчитывают на долговечность L при динамической грузоподъемности С. Значение С берутся из таблицы 25 [1].
- серия подшипника :6 - 207
- D=72 мм
- d=35 мм
- В=17 мм
- С=30000
- V=10000 об/мин
Зависимость между долговечностью L, млн. оборотов (Lh), эквивалентной динамической нагрузкой Р и динамической грузоподъемностью С выражается формулой:
или
где Fr- постоянная по величине и направлению радиальная нагрузка, Н;
Fa=0 – постоянная по величине и направлению осевая нагрузка, Н;
Х=0,56 – коэффициент радиальной нагрузки;
Y=0 – коэффициент осевой нагрузки;
V=1 – коэффициент вращения;
Kб=1,5 – коэффициент безопасности
KТ=1,17 – температурный коэффициент.
a=3 для шарикоподшипников

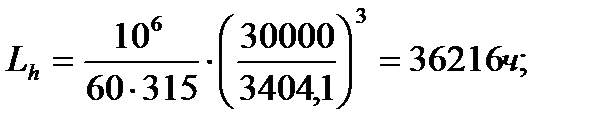

Допустимый срок службы подшипника: Lhтр= 20000 ч.
Выбранные подшипники удовлетворяют условию:
