На рисунке 9.4 показан формат сообщения ICMP о перенаправлении.

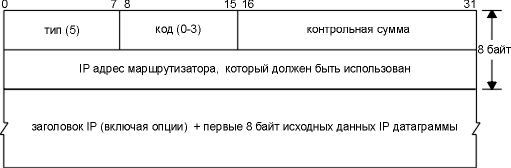

Рисунок 9.4 ICMP сообщение о перенаправлении.

Существуют четыре различных типа сообщений о перенаправлении, с различными значениями кода (code), как показано на рисунке 9.5.

Рисунок 9.5 Различные значения code для ICMP перенаправления.

Существуют три IP адреса, которые должен знать получатель ICMP перенаправления: (1) IP адрес, который вызвал перенаправление (находится в IP заголовке, возвращенном как данные в ICMP сообщении о перенаправлении), (2) IP адрес маршрутизатора, который послал перенаправление (является IP адресом источника IP датаграммы, содержащей перенаправление) и (3) IP адрес маршрутизатора, который должен быть использован (находится в байтах с 4-го по 7-ой в ICMP сообщении).

Существует несколько правил, посвященных ICMP перенаправлениям. Во-первых, перенаправления генерируются только маршрутизаторами, ни в коем случае не хостами. Однако, перенаправления могут быть использованы только хостами, не маршрутизаторами. Считается, что маршрутизаторы используют протоколы маршрутизации и обмениваются таблицами с другими маршрутизаторами, поэтому они не нуждаются в перенаправлениях. (Это означает, что на рисунке 9.1 таблица маршрутизации должна быть обновлена либо с использованием маршрутизирующего демона, либо с использованием перенаправления, однако не с использованием и того и другого.)

Когда 4.4BSD функционирует как маршрутизатор, осуществляются следующие проверки, причем каждая из них должна быть истиной, для того чтобы было сгенерировано ICMP перенаправление.

1. Исходящий и входящий интерфейс один и тот же.

2. Маршрут, который будет использоваться для исходящей датаграммы, не должен быть создан или модифицирован с использованием ICMP перенаправления. Также он не должен быть маршрутом по умолчанию для маршрутизатора.

3. Датаграмма не должна быть смаршрутизирована от источника.

4. Ядро должно быть сконфигурировано таким образом, чтобы посылать перенаправления.

Переменная ядра с именем ip_sendredirects (или похожим). (См. приложение Е.) Большинство современных систем (4.4BSD, SunOS 4.1.x, Solaris 2.x и AIX 3.2.2, например) включают эту переменную по умолчанию. Другие системы, например, SVR4, имеют эту переменную по умолчанию выключенной.

В дополнение, хост 4.4BSD, который принимает ICMP перенаправления, осуществляет некоторые проверки перед модификацией своей таблицы маршрутизации. Это предотвращает странное поведение маршрутизатора или хоста, вызванное некорректной модификацией таблицы маршрутизации системы.

1. Новый маршрутизатор должен быть в непосредственно подключенной сети.

2. Перенаправление должно быть от текущего маршрутизатора на указанный пункт назначения.

3. Перенаправление не может заставить хост использовать самого себя в качестве маршрутизатора.

4. Модифицируемый маршрут должен быть непрямым маршрутом.

И в заключение стоит повториться, что маршрутизаторы должны посылать только перенаправления к хостам (codes 1 или 3 на рисунке 9.5), а не перенаправления к сетям. Из-за разделения на подсети не всегда можно однозначно указать, когда должно быть послано перенаправление к сети вместо перенаправления к хосту. Некоторые хосты воспринимают принятое перенаправление к сети как перенаправление к хосту, в том случае если маршрутизатор послал неверный тип (type).

ICMP сообщения поиска маршрутизатора (ICMP Router Discovery Messages)

Ранее в этой главе мы говорили, что одним из способов инициализации таблицы маршрутизации является создание статических маршрутов, которые заносятся в конфигурационные файлы. Подобный метод часто используется для установки маршрута по умолчанию. Существует способ, заключающийся в использовании ICMP объявлений маршрутизаторов.

Основной принцип заключается в том, что после загрузки хост рассылает широковещательные или групповые запросы с требованием сообщить ему о маршрутизаторе. Один или несколько маршрутизаторов отвечают с использованием сообщения об объявлении маршрутизатора. В дополнение, маршрутизаторы периодически рассылают широковещательные или групповые сообщения с объявлением маршрутизатора, позволяя каждому хосту, который примет эти сообщения, обновить свои таблицы маршрутизации.

RFC 1256 [Deering 1991] содержит формат этих ICMP сообщений. На рисунке 9.6 показан формат ICMP сообщения запроса маршрутизатора. На рисунке 9.7 показан формат ICMP сообщения объявления маршрутизатора, которое рассылается маршрутизаторами.

В одном сообщении маршрутизатор может объявить несколько адресов. Поле количества адресов. Размер записи адреса - количество 32-битных слов для каждого адреса маршрутизатора, оно всегда установлено в 2. Время жизни - количество секунд, в течение которого данное объявление адресов считается действительным.

Рисунок 9.6 Формат ICMP сообщения запроса маршрутизатора.

Рисунок 9.7 Формат ICMP сообщения объявления маршрутизатора.

Затем следует одна или несколько пар IP адресов. IP адрес должен быть одним из адресов посылающего маршрутизатора. Уровень предпочтительности - это 32-битное целое число со знаком, указывающее на предпочтительность этого адреса в качестве адреса маршрутизатора по умолчанию, по сравнению с другими адресами маршрутизаторов в той же подсети. Большее значение указывает на большую предпочтительность адреса. Уровень предпочтительности 0x80000000 указывает на то, что соответствующий адрес, несмотря на то что он объявлен, не должен быть использован получателем в качестве адреса маршрутизатора по умолчанию. Обычное значение предпочтительности это 0.
