Топологии вычислительных сетей

Конфигурация сети, т.е. порядок соединения объектов сети, называют топологией сети. Базовыми типами конфигурации сети являются «звезда», «кольцо» и «шина».

Топология типа «звезда»

В сети в виде звезды (рис. 3) компьютер-сервер получает и обрабатывает все данные с компьютеров - рабочих станций. Вся информация между двумя любыми рабочими станциями проходит через центральный узел вычислительной сети.

Рис. 3. Сеть в виде звезды

Каждая рабочая станция связана с узлом, поэтому пропускная способность сети определяется вычислительной мощностью узла и гарантируется для каждой рабочей станции. Топология в виде звезды является наиболее быстродействующей из всех топологий вычислительных сетей, поскольку передача данных между рабочими станциями проходит через центральный узел (при его хорошей производительности) по отдельным линиям, используемым только этими рабочими станциями. Вся вычислительная сеть может управляться из ее центра. Недостатком такой топологии является нарушение работы всей сети в случае выхода из строя центрального узла.

Топология типа «кольцо»

При кольцевой топологии сети рабочие станции связаны одна с другой по кругу, т.е. рабочая станция 1 с рабочей станцией 2, рабочая станция 3 с рабочей станцией 4 и т.д., как показано на рис. 4. Последняя рабочая станция связана с первой. Коммуникационная связь замыкается в кольцо.

В сети кольцевой топологии сообщения циркулируют регулярно по кругу. Рабочая станция посылает по определенному конечному адресу информацию, предварительно получив из кольца запрос. Пересылка сообщений является очень эффективной, так как большинство сообщений можно отправлять «в дорогу» по кабельной системе одно за другим. Очень просто можно сделать кольцевой запрос на все станции. Продолжительность передачи информации увеличивается пропорционально количеству рабочих станций, входящих в вычислительную сеть.

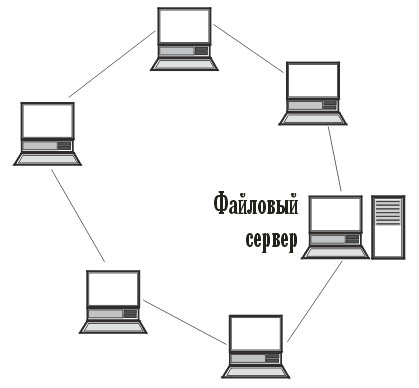

Рис. 4. Сеть в виде кольца

Основная проблема при кольцевой топологии заключается в том, что каждая рабочая станция должна активно участвовать в пересылке информации, и в случае выхода из строя хотя бы одной из них вся сеть парализуется. Подключение новой рабочей станции требует краткосрочного выключения сети, так как во время установки кольцо должно быть разомкнуто.
