Раздельный Монтаж





Монтаж в грунт с регулировкой осуществляется с помощью бетонируемого опорного столба с фланцем. Рекомендуемые размеры отверстия под бетонирование опоры: ширина — 600 мм, длина — 600 мм, глубина — 1 500 мм. Несущий столб с фланцем закрепля- ется на опорный столб с помощью винтов и регулировочных гаек. Такой способ соединения позволяет регулировать ограждение при монтаже по всем плоскостям, что позволяет избежать перекосов и наклонов.






Разметьте площадку под установку ограждения. Отметьте места установки опорных столбов. Расстояние между столбами определяется межосевым расстоянием ограждения.


Подготовьте отверстия в грунте в местах установки не- сущих столбов.







Возьмите опорный фланец и опорный столб. Вставьте опор- ный фланец в столб и закрепите с помощью саморезов.



Установите заглушку на верхний торец несущего столба и за- крепите с помощью саморезов.


Возьмите несущий фланец и несущий столб. Вставьте несу- щий фланец в столб и закрепите с помощью саморезов.

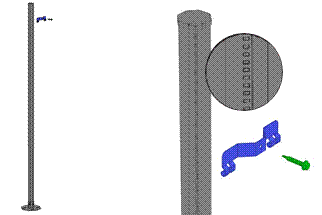

Возьмите верхнюю скобу и установите ее на несущие стол- бы, закрепив саморезами в завальцовку столба. Скоба должна быть установлена подвесом вниз.






* При ширине секции 2 350 мм

Установите опоры с фланцем в подготовленные отвер- стия. Выставьте по уровню и высоте. Проверьте межосевое расстояние. Максимально допустимое расхождение состав- ляет 1 см.




Установите все несущие столбы на опоры и закрепите с по- мощью регулировочных винтов, гаек. Засыпьте щебнем и залей- те бетоном. Для ровного монтажа столбов (опор) воспользуй- тесь натянутой нитью (веревкой). Соблюдайте вертикальность, высоту и расстояние между ними.








Навесьте секции. Установите оставшиеся скобы. Обратите внимание, что нижняя скоба должна быть установлена подвесом вверх.




ПОСЛЕДОВАТЕЛЬНЫЙ МОНТАЖ


Разметьте площадку под установку ограждения. Отметьте места установки опорных столбов. Расстояние между столбами определяется межосевым расстоянием ограждения.


Подготовьте отверстия в грунте в местах установки не- сущих столбов.







Возьмите опорный фланец и опорный столб. Вставьте опор- ный фланец в столб и закрепите с помощью саморезов.


Возьмите несущий фланец и несущий столб. Вставьте несу- щий фланец в столб и закрепите с помощью саморезов.





Установите заглушку на верхний торец несущего столба и за- крепите с помощью саморезов.


Возьмите верхнюю скобу и установите ее на несущие стол- бы, закрепив саморезами в завальцовку столба. Скоба должна быть установлена подвесом вниз.







Установите две опоры с фланцем в подготовленные отверстия. Проверьте их по уровню и высоте, а также межосевые расстояния. Максимально допустимое расхождение составляет 1 см. Установите несущие столбы на опоры и навесьте секцию. Выставьте ограж- дения по уровню и высоте. Для верного монтажа воспользуйтесь натянутой нитью (веревкой).








Закрепите секцию ограждения с помощью деревянных рас- порок и брусков. Засыпьте опоры щебнем и залейте бетоном.





Установите оставшиеся скобы на первый и на средний стол- бы, закрепив установленные секции. Нижняя скоба должна быть установлена подвесом вверх.


Установите третью опору в подготовленную яму и несущий столб на опору (по аналогии с предыдущими шагами), навесьте секцию. Закрепите секцию деревянными распорами и брусками. Засыпьте опоры щебнем и залейте бетоном.
