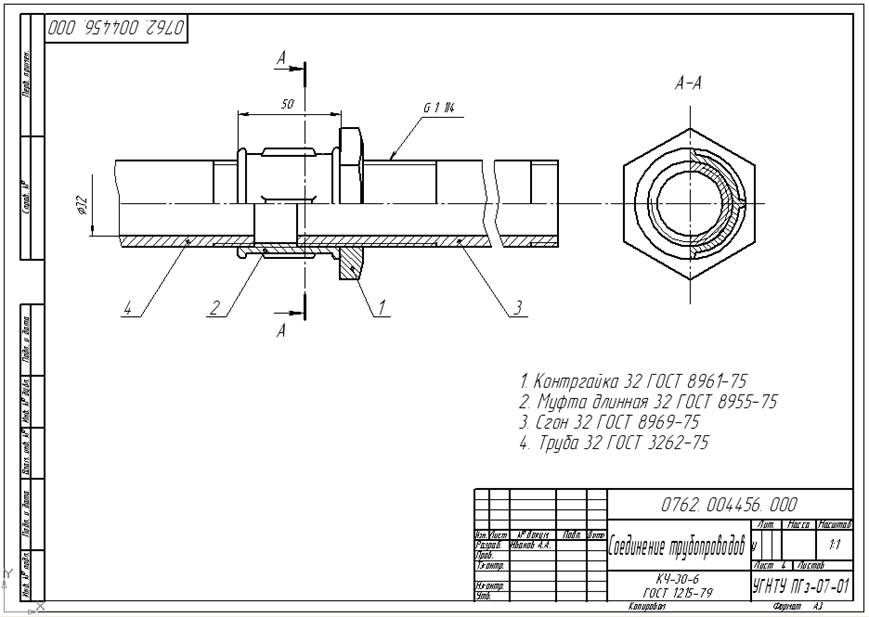

Последовательность выполнения упражнения. Упражнение выполняется в следующей последовательности:Упражнение выполняется в следующей последовательности: 1. В левой части соединения вычертить фрагмент трубы. 2. Трубу ввинтить в муфту. Ее показать недовинченной в соединительную деталь на 2-4мм (1-2 нитки), поэтому труба на чертеже должна выйти за торец соединительной части детали. 3. Справой стороны в муфту ввинчивается сгон. Сгон ввинчивается в муфту тем концом, на котором нарезана длинная резьба. Положение сгона фиксируется контргайкой. Все размеры данных стандартных изделий определяются согласно ГОСТ, в зависимости от условного прохода трубы DN, по таблицам А.17, А.18 приложения А. 4. Определить положение плоскости профильного разреза. Она располагается таким образом, чтобы она проходила через сгон, муфту и ребра муфты. Обозначить и вычертить соответствующий разрез. 5. Дочертить фронтальный и профильный разрез, совместив вид с разрезом. Выполнить штриховку по материалу изделий, попавших в секущую плоскость. 6. Нанести размер диметра условного прохода трубы и стандартной длины соединительного элемента. Обозначить трубную резьбу. 7. В правом нижнем углу чертежа записать условные обозначения стандартных изделий и нанести их позиции на чертеже. 8. Оформить основную надпись. Рисунок 8 - Образец выполнения упражнения №4 – «Соединение трубопроводов» Пример выполнения упражнения №4 Пример выполнения упражнения №4 – «Соединение трубопроводов» приводится на рисунке 8.
Контрольные вопросы 1. Изображение и обозначение трубной резьбы. 2. Классификация соединительных частей трубопроводов (фитинги). 3. Какой диаметр определяет размер условного прохода трубы? 4. Назначение контргайки в конструкции соединения муфтой.
|
