Последовательность выполнения упражнения. Упражнение выполняется поэтапно, в следующей последовательности:Упражнение выполняется поэтапно, в следующей последовательности: а) необходимо прочитать чертеж данной детали, разобраться, какие поверхности или геометрические тела образуют его наружные и внутренние формы; б) в тонких линиях вычертить вид слева детали; в) заменить, при необходимости, изображения видов детали на разрезы; г) нанести необходимые размеры; д) по заданному положению секущей плоскости построить сечение детали; е) выполнить обводку чертежа и оформить основную надпись. Пример выполнения упражнения Пример упражнения №1 – Виды, разрезы, сечения, приводится на рисунке 3.

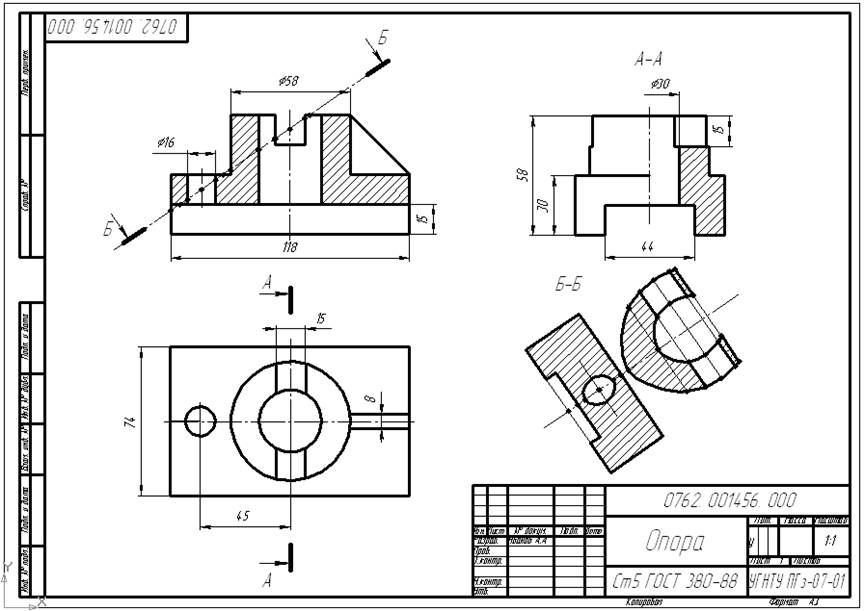

Контрольные вопросы 1 Какие стандартные форматы чертежей вам известны? 2 Какие формы основных надписей устанавливает ГОСТ 2.104-68? Их расположение на чертеже и правила их заполнения. 3 Что называется масштабом? Какие масштабы уменьшения и увеличения вам известны? Как обозначается масштаб в основной надписи? Как обозначается масштаб на поле чертежа? 4 В каких пределах ГОСТ 2.303-68 рекомендует толщину сплошной основной линии? От чего она зависит? Какие типы линий применяются на чертежах? Их назначение. 5 Что называют размером шрифта? Какие размеры шрифтов установлены ГОСТ 2.304-81? 6 Какое правило обозначения штриховки по материалу на разрезах и сечениях детали, выполненной из металла? Когда применяется исключение из общего правила? 7 Что называется видом? Как располагаются и обозначаются виды на чертежах? 8 Что называется разрезом, сечением? Какая между ними разница? 9 Как обозначаются разрезы на чертежах? В каких случаях разрезы не обозначаются? 10 Какие типы простых разрезов вам известны? 11 Какие типы сложных разрезов вам известны? 12 Какие типы сечений вы знаете? В каких случаях сечение заменяется разрезом? Рисунок 3 – Образец выполнения упражнения №1- «Виды, разрезы, сечения»
|
