Оформление иллюстраций. Любое графическое изображение материала (рисунок, эскиз, схема, фотография, диаграмма, график, компьютерная распечатка

Любое графическое изображение материала (рисунок, эскиз, схема, фотография, диаграмма, график, компьютерная распечатка, фрагмент ксерокопии, технический рисунок, фрагмент листинга программы и т. д.) в тексте документа считается иллюстрацией и обозначается по тексту как рисунок.

Иллюстрации могут быть в ручном и компьютерном исполнении, в том числе и цветные. На все иллюстрации должны быть даны ссылки в тексте документа.

При размещении иллюстрации по тексту, её следует располагать в документе непосредственно после текста, в котором она упоминается впервые, или на следующей странице.

Крупные рисунки допускается размещать на отдельной странице, и, при необходимости, вдоль длинной стороны листа.

Иллюстрации размером формата больше А3 размещаются в приложении и складываются до формата текстового документа.

Иллюстрации в тексте документа следует обозначать арабскими цифрами, применяя сквозную нумерацию. Например: Рисунок 1, Рисунок 2, Рисунок 3 и т. д.

Для обозначения иллюстраций каждого приложения применяют отдельную нумерацию арабскими цифрами с добавлением перед цифрой обозначения приложения с точкой. Например: Рисунок А.3, Рисунок Б.1 и т. д.

При ссылках на иллюстрации в тексте работы следует указывать их обозначение. Например: «…в соответствии с рисунком 2»; «…в соответствии с рисунком А.3» – для иллюстраций, которые расположены в приложении.

Иллюстрации должны иметь наименование и, при необходимости, пояснительные данные (подрисуночный текст). Слово «Рисунок» и наименование помещают после пояснительных данных. Точку в конце наименования рисунка не ставят.

Пример:

Рисунок 1 – Детали прибора

Подпись к рисунку должна быть выполнена без абзацного отступа и выровнена по центру. Ширина текста подписи должна соответствовать ширине рисунка.

Все надписи, загромождающие чертеж, рисунок, график или схему, необходимо переносить в текстовую часть или подрисуночную подпись.

Круговая диаграмма или гистограмма может иметь поясняющую часть (текстовую, графическую), разъясняющую примененные в диаграмме обозначения и размещаемую на свободном месте поля диаграммы.

Пересечение надписей и линий осей не допускается.

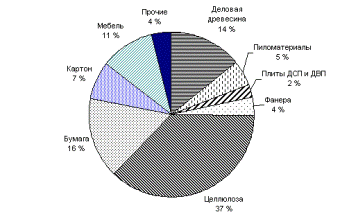

Рисунок 1 – Пример оформления круговой диаграммы

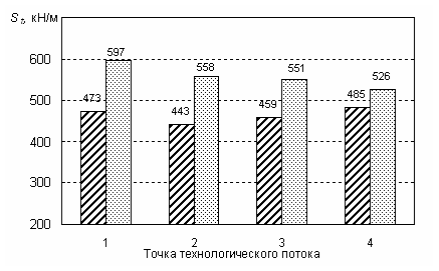

1, 2, 3 – целлюлоза соответственно после варки, после промывки

и после отбелки; 4 – товарная целлюлоза;

– традиционная технология; – усовершенствованная технология

Рисунок 6 – Пример оформления гистограммы

Многоцветные иллюстрации допускается использовать в основном для сложных рисунков, если для выделения отдельных элементов иллюстраций обойтись одним цветом или штриховкой затруднительно.

Цветные линии должны быть одинаковыми по толщине. Количество цветов на иллюстрации должно быть минимальным (не более пяти, включая чёрный). На схемах при недостатке цветов следует использовать различные типы линий (штриховки).

Все надписи и обозначения на многоцветных иллюстрациях следует выполнять только черным цветом. Расшифровка принятых цветов и типов линий приводится в подрисуночной подписи.
