Теорема об эквивалентном источнике напряжения Тевенена







По отношению к зажимам произвольно выбранной ветви оставшаяся активная часть цепи (активный двухполюсник) может быть заменена эквивалентным генератором. Параметры генератора: его э.д.с. Eэкв. Равна напряжению на зажимах выделенной ветви при условии, что эта ветвь разомкнута, т.е. Eэкв.=Uxx; его внутреннее сопротивление r0 равно эквивалентному сопротивлению пассивной электрической цепи со стороны зажимов выделенной ветви.



Теорема об эквивалентном источнике тока (генераторе Нортона)



Ток в любой ветви «a-b» линейной электрической цепи не изменится, если электрическую цепь, к которой подключена данная ветвь, заменить эквивалентным источником тока. Ток этого источника должен быть равен току между зажимами a-b закороченными накоротко, а внутренняя проводимость источника тока должна равняться входной проводимости пассивной электрической цепи со стороны зажимов «a» и «b» при разомкнутой ветви «ab».

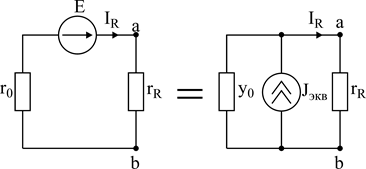

Рис. 5-8 иллюстрирует эту теорему.





Рис. 5-8



Действительно, из условия эквивалентности источников тока и напряжения следует: источник напряжения э.д.с. которого равна Uxx, а внутреннее сопротивление равно r0 может быть заменен источником тока:

(43)

Jэкв., определенное по формуле (43), является током короткого замыкания, т.е. током, проходящим между зажимами «a-b», замкнутыми накоротко.

Искомый ток ветви «k» равен:

(44)

где .

Методы решения задач, основанные на теоремах об эквивалентном источнике напряжения и об эквивалентном источнике тока, называются соответственно методом эквивалентного генератора и методом эквивалентного источника тока.

Эти методы используются в тех случаях, когда по условию задачи требуется рассчитать ток только одной ветви электрической цепи.

Порядок расчета задачи методом эквивалентного генератора:

1) разрывают выделенную ветвь схемы и путем расчета оставшейся части схемы одним из методов определяют Uxx на зажимах разомкнутой ветви;

2) определяют r0 (внутренне сопротивление эквивалентного источника) по отношению к зажимам выделенной ветви методом эквивалентных преобразований.

При этом обязательно изображается пассивная схема, где источники э.д.с. заменяются их внутренними сопротивлениями (если э.д.с. - идеальная, то участок ее подключения изображается короткозамкнутым), источники тока заменяются их внутренними проводимостями (ветви с идеальными источниками тока разрываются);

3) Определяют ток выделенной ветви по закону Ома:

.

Параметры эквивалентного генератора для реальной цепи могут быть получены на основе опытов холостого хода и короткого замыкания. Из опыта x.x. определяют Uxx, а из опыта к.з. – Ik.з. Внутреннее сопротивление источника: .
