Расчет и построение статических характеристик электропривода

Угловая характеристика синхронного двигателя

Для построения угловой характеристики двигателя воспользуемся уравнением

,

где U_ф = 877 В- номинальное фазное напряжение;

и – угол отставания ротора двигателя от поля статора;

щ_н – номинальная угловая скорость.

.

Реактивные сопротивления необходимо пересчитать для номинальной частоты

Номинальный ток возбуждения в относительных единицах

По характеристике холостого хода определяем значение ЭДС двигателя при номинальном токе возбуждения

.

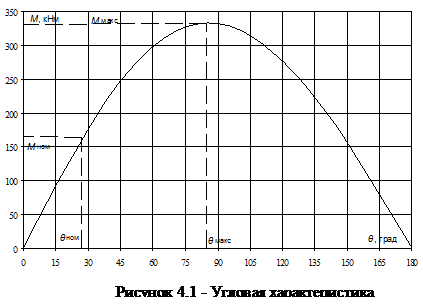

Подставляя найденные данные в уравнение получим угловую характеристику синхронного двигателя (рисунок 4.1).

Номинальный угол и определяется для номинального момента

и=15,5 є.

Перегрузочная способность двигателя по моменту определяется отношением

.
