Используемое оборудование

Базовый вариант комплекса позволяет одновременно контролировать четыре объекта, например, три помещения и электросеть или телефонную линию.

В каждое из контролируемых помещений устанавливается широкополосная антенна – пассивная антенна SA-1 или активная антенна SA-2A. Применение активных или пассивных антенн зависит от длины ВЧ-кабелей и радиообстановки вблизи контролируемых объектов и определяется конкретно в каждом случае при проектировании системы радиомониторинга. Место размещения антенны должно обеспечивать оптимальные условия приёма сигналов, источники которых расположены внутри помещения. Оптимальным местом размещения является центр помещения (например, за подвесным потолком в центре помещения). Антенна квазиизотропная (ненаправленная), располагается плоскостью на помещение. Антенны установленные в помещениях (рабочие антенны) при помощи ВЧ кабеля подключаются к антенным входам комплекса ANT2.1, ANT 2.2 и ANT 2.3.

Вне контролируемых помещений размещается опорная антенна, предназначенная для приёма внешних сигналов. Место установки опорной антенны должно обеспечивать оптимальные условия для приёма внешних сигналов. Опорная антенна должна быть установлена на расстоянии не менее R>2R1 от контролируемых помещений, где R1 – максимальный размер контролируемого помещения. Как правило, опорная антенна размещается на крыше здания. Используются антенны наружного исполнения - пассивная EA-1 или активная антенна EA-2A. Тип антенны (активная или пассивная) соответствует типу антенн установленных в помещениях. Опорная антенна при помощи ВЧ кабеля подключается ко входу ANT 2.4.

В качестве опорной антенны допускается использование комнатной антенны SA-1 или SA-2A, размещенной в здании расстоянии не менее R>2R1 от контролируемых помещений, в месте установки антенны приём внешних сигналов должен быть не хуже, чем в контролируемых помещениях.

Следует определить, какие линии питания и связи находятся в контролируемых помещениях, какие из них требуется постоянно контролировать.

Для постоянного контроля одной фазы сети питания используется сетевой адаптер CAU-1. Для постоянного контроля 3-х фаз сети питания используется 3-х фазный сетевой адаптер AD3F, подключаемый в распределительном щите.

Для постоянного контроля одной телефонной линии может быть использован сетевой адаптер AD-1, для контроля нескольких линий используется телефонный адаптер PА-1 (10 линий).

Сетевой адаптер подключается к одному из антенных входов ANT 2.X (например, ANT 2.3). Телефонный адаптер может также подключаться к антенному входу ANT 1.

Стационарная ЭВМ комплекса должна удовлетворять системным требованиям и обеспечивать безотказную круглосуточную работу. Рекомендуется комплектация блоком бесперебойного питания (UPS) для предотвращения сбоев связанных с перебоями электропитания.

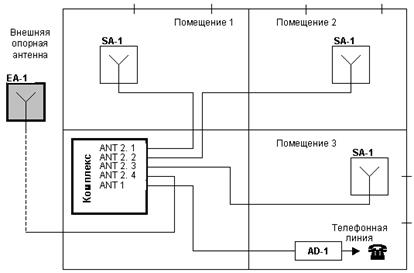

Одна из возможных схем размещения системы радиомониторинга базовым вариантом комплекса приведена на рис.3.1.1.

Рис.3.1.1.
