Оценка влияние жесткости рессорного подвешивания на параметры колебательного процесса ⇐ ПредыдущаяСтр 8 из 8

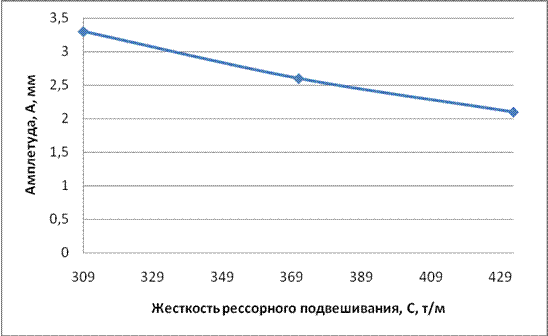

На основании таблицы 4 построим графики зависимости параметров колебательного процесса – амплитуды и частоты от жесткости рессорного подвешивания. На рисунке 8 приведен график зависимости амплитуды колебаний от жесткости рессорного подвешивания
Рисунок 8 – График зависимости амплитуды колебаний от жесткости рессорного подвешивания

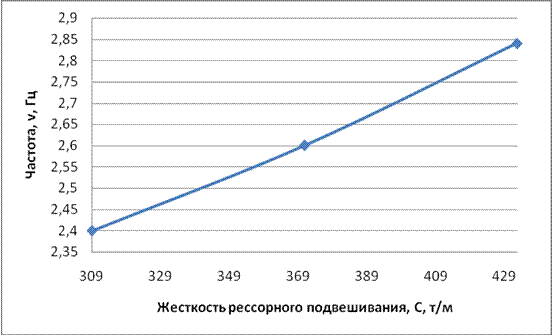

На рисунке 9 приведен график зависимости частоты колебаний от жесткости рессорного подвешивания
Рисунок 9 – График зависимости частоты колебаний от жесткости рессорного подвешивания Амплитуда колебаний с увеличением жесткости уменьшается. Минимальное значение амплитуды колебаний составляет 21мм при жесткости С =432,6 тс/м, а максимальное значение амплитуды колебаний составляет 33 мм при жесткости С=309тс/м. С увеличением жесткости рессорного подвешивания частота колебаний увеличивается. Минимальное значение частоты колебаний равно 2,4Гц, что соответствует жесткости 309тс/м. Максимальное значение частоты равно 2,84Гц, что соответствует жесткости С =432,6тс/м. Вычислим частоту колебаний при жесткости с=432,6тс/м =4326т/с2, Гц
Определим точность численного решения по формуле (25)
(25)
где -расчетная частота колебаний; - экспериментальная частота колебаний.
Полученная погрешность не превышает допустимой, которая равна 5%. Следовательно, можно сделать вывод, что математическая модель и алгоритм решения задачи разработаны верно.
ЗАКЛЮЧЕНИЕ
В данной курсовой работе были рассмотрены конструктивные особенности вагона-цистерны модели 15-1500, проведен анализ параметров влияющих на процесс колебания. При разработке математической модели собственных колебаний кузова на рессорном подвешивании была выбрана расчетная схема и получены уравнения для определения начальных условий. Для решения обыкновенного дифференциального уравнения (ОДУ) были рассмотрены методы решения ОДУ и описан алгоритм выбранного метода. При разработке программы расчета собственных колебаний была составлена блок-схема алгоритма решения задачи и написан исходный текст программы. Для математического моделирования собственных колебаний кузова вагона был написан оптимальный шаг по времени, при котором погрешность вычислений меньше пяти процентов. В анализе результатов математического моделирования были построены графики собственных колебаний кузова вагона и определены параметры, характеризующие процесс колебания кузова вагона.
