Требования предъявляемые к зажимным механизмам

Зажимными называются механизмы, устраняющие возможность смещения заготовки относительно установочных элементов под дей­ствием сил возникающих в процессе обработки заготовки.

Рис. 1.33 Схема закрепления

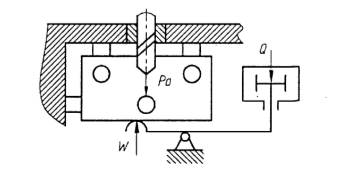

Рис. 1.34 Схема сверления

Зажимной механизм приспособления работает в комплекте с силовым приводом, создающим исходную силу Q для закрепления заго­товки. Зажимные механизмы в большинстве случаев увеличивают ис­ходную силу и передают ее в заданном направлении, создавая силу

зажима заготовки W.

К зажимным механизмам предъявляются следующие требования:

1. При зажиме не должно нарушаться положение заготовки, до­стигнутое при базировании.

2. Зажим не должен вызывать деформацию закрепляемых загото­вок и порчи их поверхностей.

3. Сила зажима W должна быть минимально необходимой, но до­статочной для надежного удержания заготовки в процессе ее

обработки.

4. Силы резания не должны восприниматься непосредственно за­жимными элементами, а должны быть направлены на прижатие за­готовки к установочным элементам приспособления.

5. Зажимной механизм должен быть простым по конструкции, максимально удобным и безопасным в работе.
