версия 04

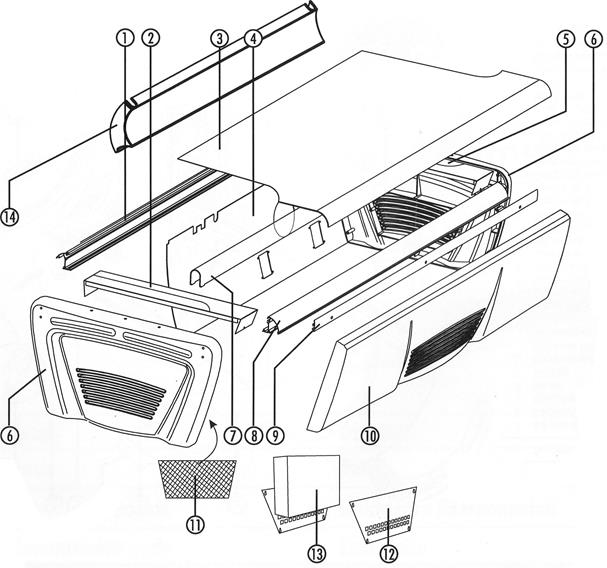

№ Описание Артикул

1 Профиль (задняя сторона) 08861

2 Пластина нижнего свода (область ног) (только Lum C) 09562

Пластина нижнего свода (головной) (только Lum C) 09563

3 Акриловое стекло нижнего свода 6 мм 10672

Акриловое стекло нижнего свода 6 мм, матовое 10847

4 Задняя пластиковая пластина 06412

5 Декоративная накладка (область ног) 08962

Декоративная накладка (область головы) 08962

6 Торцевой наконечник нижнего свода 06372

7 Ребро жесткости акрилового стекла 09565

8 Профиль (передняя сторона) 08860

9 Акриловая полоса (только для Lumina C) 09634

10 Передняя панель основания, цвет полуночный синий 10658

Передняя панель основания, цвет черный 10659

Передняя панель основания, цвет серебристый 08159

Передняя панель основания, цвет фиолетовый 08158

Передняя панель основания, цвет синий 08160

Передняя панель основания, цвет зеленый 07776

11 Фильтр для сбора пыли 07789

12 Решетка 08326

13 Воздушная шахта 08655+08838

14 Декоративная накладка (дополнительная) 08304

Электрические компоненты 10531/версия 04

1. Силовая схема 13303 8. Вентилятор D2Е 146 01836

2. Балласт 100W 01612 9. Переключатель воздушного потока 07298+07299

3. Балласт 140W 07563 10. Конденсатор 45 μF 02372

4. Балласт 30W 01597 11. Разъем 12 контактов (W) 02194

5. Основной фильтр 05929 12. Разъем 12 контактов (M) 02195

6. Соединительный блок 08491 13. Конденсатор 8 μF 02376

Прочие запчасти
