Суммарные силы и крутящий момент, действующие

⇐ ПредыдущаяСтр 10 из 19Следующая ⇒




В кривошипно-шатунном механизме одного цилиндра

Суммарная сила Р, кН, действующая на поршень,

Р=Рr+Рj. (3.7)

Боковая сила N, кН, действующая перпендикулярно оси цилиндра,

N=Ptgβ, (3.8)

где β - угол отклонения оси шатуна от оси цилиндра.

Сила К, кН, направленная по радиусу кривошипа,

. (3.9)

Тангенциальная сила Т, кН,

. (3.10)

Результаты расчетов сводим в таблицу 5.





Таблица 5 – Результаты динамического расчета
j, град D P г, Мпа P г, кН P j, кН P, кН N, кН T, кН K, кН М кр, Нм R шш, кН
  0,025 0,159 -17,932 -17,773 0,000 0,000 -17,773   29,296
  -0,010 -0,064 -14,217 -14,280 -1,799 -8,698 -11,467 -409 24,581
  -0,010 -0,064 -5,379 -5,443 -1,207 -5,317 -1,676 -250 14,230
  -0,010 -0,064 3,586 3,523 0,910 3,523 -0,910   12,922
  -0,010 -0,064 8,966 8,902 1,974 6,723 -6,161   18,919
  -0,010 -0,064 10,630 10,567 1,331 4,130 -9,817   21,736
  -0,010 -0,064 10,759 10,695 0,000 0,000 -10,695   22,219
  0,096 0,612 10,630 11,242 -1,416 -4,394 -10,444 -207 22,402
  0,120 0,764 8,966 9,730 -2,158 -7,347 -6,734 -345 19,680
  0,186 1,182 3,586 4,768 -1,231 -4,768 -1,231 -224 13,617
  0,399 2,532 -5,379 -2,848 0,632 2,782 -0,877   12,708
  1,413 8,973 -14,217 -5,243 0,661 3,194 -4,211   16,055
  5,612 35,636 -17,932 17,705 0,000 0,000 17,705   6,181
  6,560 41,656 -17,497 24,159 1,050 5,229 23,609   13,169
  4,678 29,703 -14,217 15,487 1,951 9,433 12,436   9,477
  1,463 9,292 -5,379 3,913 0,868 3,822 1,205   11,004
  0,727 4,617 3,586 8,203 2,118 8,203 -2,118   15,918
  0,487 3,092 8,966 12,058 2,674 9,105 -8,345   21,855
  0,397 2,521 10,630 13,151 1,657 5,141 -12,217   24,291
  0,132 0,835 10,759 11,594 0,000 0,000 -11,594   23,117
  0,025 0,159 10,630 10,789 -1,359 -4,217 -10,023 -198 21,955
  0,025 0,159 8,966 9,125 -2,024 -6,890 -6,315 -324 19,123
  0,025 0,159 3,586 3,745 -0,967 -3,745 -0,967 -176 13,040
  0,025 0,159 -5,379 -5,221 1,158 5,100 -1,608   14,087
  0,025 0,159 -14,217 -14,058 1,771 8,563 -11,289   24,366
  0,025 0,159 -17,932 -17,773 0,000 0,000 -17,773   29,296






По данным таблицы строим графики изменения сил в зависимости от угла поворота кривошипа (рисунки 3,4).

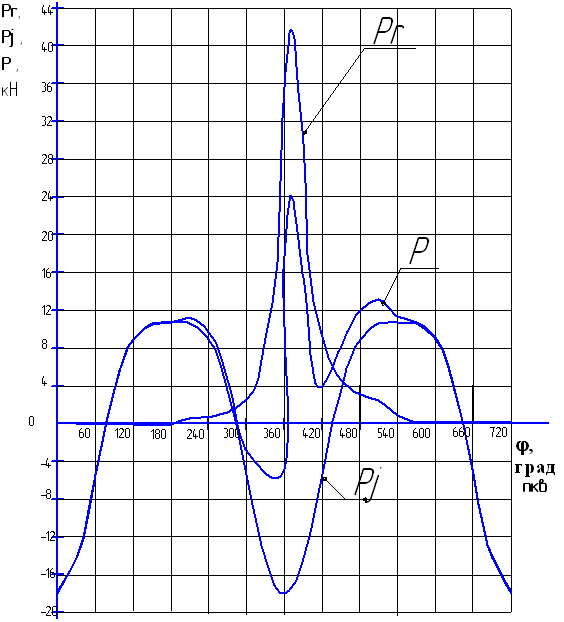

Рисунок 3- График сил действующих на поршень





Рисунок 4- График изменения касательной Т
