Режим тяги





Рассмотрим работу электровоза в двухсекционном варианте (секция 1 + секция 2). Принимаем, что секция 1 – головная, а секция 2 – прицепная, реверсор QP1 находится в положении «Вперед», режимный переключатель возбуждения тяговых двигателей QP2 – в положении «Независимое».

После набора первой позиции собирается схема последовательного соединения тяговых электродвигателей включением реостатных контакторов К2, К21…К23 и линейных контакторов К27, К29…К32, К34, К36, К39 в головной секции и К27, К29…К32, К34, К36, К40 в прицепной секции.

Схема силовой цепи на 1-ой позиции тягового режима показана на

рисунке 1.

Собирается цепь из восьми последовательно соединенных тяговых электродвигателей с полностью введенными пусковыми резисторами R3 и R4 в головной секции. Контакторы К30 и К36 шунтируют переходные диоды VD7 и VD8 на всех позициях последовательного соединения тяговых двигателей.

При поднятом токоприемнике на прицепной секции (секция 2) двухсекционного локомотива ток протекает по цепи: токоприемник ХА1, провод 001, разъединитель QS1, провод 002 и по высоковольтной шине в головную секцию (секция 1).

В секции 1 ток протекает по цепи: провод 002, дроссель L1, провод 003, силовой контакт быстродействующего выключателя QF1, вводной провод 006 через окно магнитопровода дифференциального реле КА1, контакт контактора К2, провод 010, пусковой резистор R4, провод 026, контакт контактора К22, провод 028, контакт контактора К23, провод 007, пусковой резистор R3, провод 025, контакт контактора К21, провод 027, контакт контактора К27, провод 029, контакты 1-2 реверсора QP1, провод 031, якорь тягового двигателя М1, провод 033, якорь тягового двигателя М2, провод 035, контакты 5-6 реверсора QP1, провод 037, шунт RS1 преобразователей ПНКВ UZ5 и UZ10, провод 039, реактор L2 шунтированный резистором R13, провод 049, контакт быстродействующего контактора К41, провод 051, контакты 1-2 режимного переключателя QP2, провод 055, контакт контактора К30, провод 032, контакт контактора К29, провод 030, контакты 10-11 реверсора QP1, провод 034, якорь тягового двигателя М3, провод 036, якорь тягового двигателя М4, провод 038, контакты 8-9 реверсора QP1, провод 040, шунт RS2 преобразователей ПНКВ UZ6 и UZ11, провод 042, реактор L3 шунтированный резистором R14, провод 052, контакт быстродействующего контактора К42, провод 054, контакты 8-10 режимного переключателя QP2, провод 058, контакт контактора К34, провод 060, контакт контактора К36, провод 061, розетка высоковольтная межсекционная Х4 секции 1 и далее по межсекционному проводу в секцию 2.

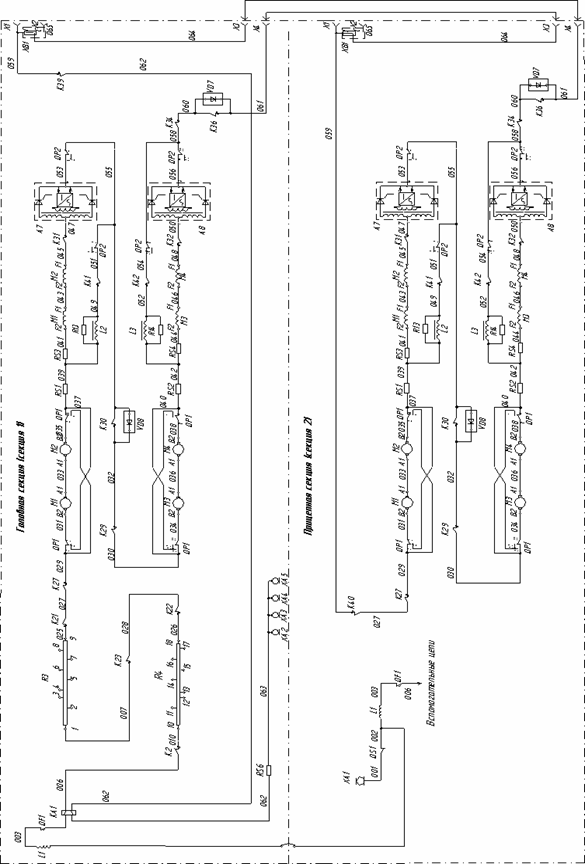

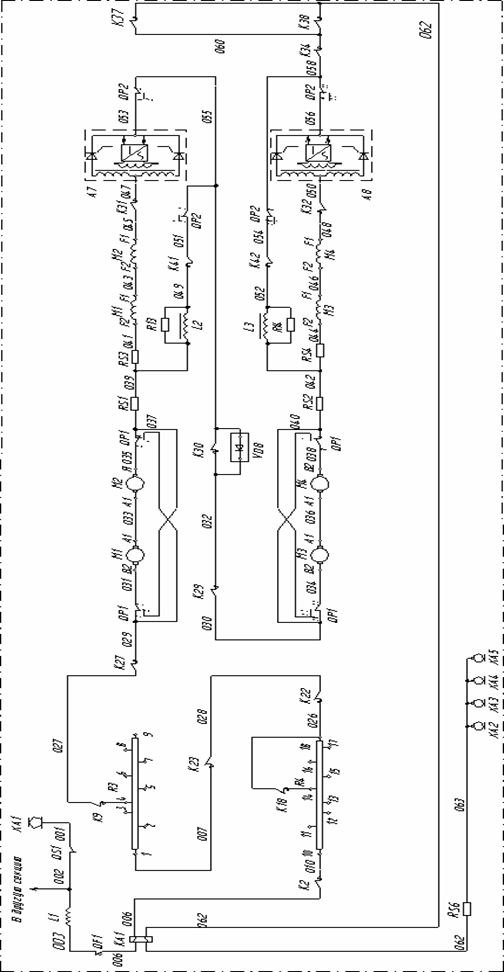

Рисунок 1 Схема силовой цепи на 1-ой позиции тягового режима.





В секции 2 ток протекает по цепи: розетка высоковольтная межсекционная Х3, провод 064, пластина панели переключения секций (далее ППС) ХВ1 положение

«Г», провод 059, контакт контактора К40, провод 027, далее аналогично цепи тока секции 1, провод 061, розетка высоковольтная межсекционная Х4 и далее по межсекционному проводу в секцию 1.

В секции 1 ток протекает по цепи: розетка высоковольтная межсекционная Х3, провод 064, пластина ППС ХВ1 положение «Г», провод 059, контакт контактора К39, выводной провод 062 через окно магнитопровода дифференциального реле КА1, шунт RS6 счетчика электроэнергии Р1, провод 063, токосъемные устройства колесных пар ХА2, ХА3, ХА4, ХА5, рельсовая цепь.

Питание обмоток возбуждения тяговых электродвигателей в режиме «Независимое возбуждение» осуществляется от преобразователей СТПР-1000 А7 и А8.

Для тяговых электродвигателей М1 и М2 ток возбуждения протекает по цепи (см. рисунок 4.1): плюсовой вывод преобразователя А7, провод 053, контакты 6-5 режимного переключателя QP2, провод 055, контакты 2-1 режимного переключателя QP2, провод 051, контакт быстродействующего контактора К41, провод 049, реактора L2 шунтированный резистором R13, провод 039, шунт RS3 преобразователя ПНКВ UZ7, провод 041, обмотка возбуждения тягового двигателя М1, провод 043, обмотка возбуждения тягового двигателя М2, провод 045, контакт контактора К31, провод 047, минусовой вывод преобразователя А7.

Для тяговых электродвигателей М3 и М4 ток возбуждения протекает по цепи (рис. 4.1): плюсовой вывод преобразователя А8, провод 056, контакты 9-11 режимного переключателя QP2, провод 058, контакты 8-10 режимного переключателя QP2, провод 054, контактор быстродействующего контактора К42, провод 052, реактора L3 шунтированный резистором R14, провод 042, шунт RS4 преобразователя ПНКВ UZ8, провод 044, обмотка возбуждения тягового двигателя М3, провод 046, обмотка возбуждения тягового двигателя М4, провод 048, контакт контактора К32, провод 050, минусовой вывод преобразователя А8.

На последующих позициях последовательного соединения, начиная со второй, за счет переключения секций пусковых резисторов происходит уменьшение их сопротивления до нулевого значения на 23-й позиции (таблица 1.1).

При наборе 24-й позиции происходит переход с последовательного на последовательно-параллельное соединение тяговых электродвигателей. Собирается цепь из четырех последовательно соединенных тяговых электродвигателей с частично введенными пусковыми резисторами R3 и R4 в каждой секции (см. рисунок 1.2). Секции между собой соединены параллельно. Переход происходит в следующей последовательности: переключается часть реостатных контакторов в обеих секциях, что приводит к вводу в цепь тяговых электродвигателей пусковых резисторов (таблица 1.1). Далее отключается контактор К36, что приводит к вводу в цепь тяговых электродвигателей переходных диодов VD7, включаются контакторы К37 и К38, отключаются контакторы К39 (ведущей секции) и К40 (ведомой секции).



На последующих позициях последовательно-параллельного соединения, начиная с двадцать пятой, за счет переключения секций пусковых резисторов происходит уменьшение их сопротивления до нулевого значения на 44-й позиции (таблица 1.1).

При наборе 45-й позиции происходит переход на параллельное соединение тяговых электродвигателей (см. рисунок 1.3). Собираются две цепи из двух последовательно соединенных тяговых электродвигателей соединенных параллельно в каждой секции с частично введенными пусковыми резисторами R3 и R4. Секции между собой соединены параллельно. Переход происходит в следующей последовательности: переключается часть реостатных контакторов, что приводит к вводу в цепь тяговых электродвигателей пусковых резисторов (таблица 1.1). Далее отключается контактор К30, что приводит к вводу в цепь тяговых электродвигателей переходных диодов VD8, включаются контакторы К28 и К33, отключается контактор К29. На последующих позициях параллельного соединения, начиная с сорок шестой, за счет переключения секций пусковых резисторов происходит уменьшение их сопротивления до нулевого значения на 65-й позиции (таблица 1.1).

Все переключения в схеме при обратных переходах происходят в последовательности обратной процессу набора.

Переключения в схеме питания тяговых электродвигателей электровоза из трех секций аналогичны переключениям при двухсекционном варианте.

На последовательном соединении в цепь последовательно включены двенадцать тяговых электродвигателей.

На последовательно-параллельном соединении тяговые двигатели каждой секции включены последовательно, при этом секции между собой включены параллельно (три параллельных ветви по четыре тяговых электродвигателя в каждой).

При параллельном соединении создается шесть параллельных ветвей по два последовательно включенных тяговых электродвигателя в каждой.

При составе электровоза из четырех секций, каждая пара секций работает как при двухсекционном исполнении.

Порядок установки пластин на ППС ХВ1 при объединении секций электровоза указан в таблице 1.3.



Таблица 1.3 – Порядок установки пластин при объединении секций



Режим работы электровоза Положение пластин на ППС
Секция 1 Секция 2 Секция 3 Секция 4
2 секционный Г Г
3 секционный Г С Г
4 секционный Г Г Г Г
