Основные способы разрушения горных пород





В настоящее время известны механические, физико-химические, термические, термомеханические и др. способы разрушения горных пород (способы бурения) – всего несколько десятков. При механических способах в породах создаются напряжения, превышающие предел их прочности. При термических способах разрушение пород происходит за счет возникновения в них термических напряжений и различного рода эффектов (дегидратация, диссоциация, плавление, испарение и т. д.). При термомеханических способах тепловое воздействие осуществляется целенаправленно для предварительного снижения сопротивляемости породы последующему механическому разрушению. Химические (физико-химические) способы разрушения пород предусматривают использование высокоактивного химического вещества.

При механическом способе разрушения в породе создаются очень значительные местные напряжения, приводящие к ее разрушению. При бурении породы разрушаются в основном за счет сжатия и скалывания.

Механический способ бурения представлен двумя главнейшими видами: ударным и вращательным бурением. При ударном бурении порода разрушается под действием ударов буровыми клиновыми наконечниками, называемыми долотами; при вращательном бурении порода срезается или раздавливается и истирается в забое специальными режущими и дробящими долотами или резцами коронок.

Ударное бурение, в свою очередь, разделяется на штанговое и канатное. В первом случае буровые наконечники опускаются в скважину и приводятся в действие металлическими стержнями – штангами, во втором случае – канатом.

Ударное бурение на штангах может производиться с промывкой забоя скважины или без промывки. Разрушение породы при ударном бурении осуществляется по всей площади поперечного сечения скважины; такой способ бурения называется бурением сплошным забоем.

При механическом вращательном бурении резанием к породоразрушающему инструменту (алмазные, твердосплавные коронки, долота) прикладывают крутящий момент и усилие подачи. Мощность, передаваемая породоразрушающему инструменту, возрастает с увеличением частоты вращения бурового снаряда, осевой нагрузки и сопротивления породы разрушению. Граничными условиями являются: прочность коронок, колонковых и бурильных труб, с одной стороны, и физико-механические свойства пород – с другой.

При бурении резанием с наложением ударов (ударно-вращательное бурение) к породоразрушающему инструменту приложены усилие подачи, крутящий момент и ударные импульсы определенной частоты и силы. При создании колебаний породоразрушающего инструмента породе передается дополнительная удельная энергия, а процесс разрушения породы сопровождается образованием более крупных частиц, что приводит к уменьшению энергоемкости процесса. Изменяя частоту и силу ударов, статическое усилие подачи и окружную скорость, можно в широком диапазоне менять характер воздействия резцов на породу. Для создания ударных импульсов могут быть использованы устройства, работающие в инфразвуковом (<20 Гц), звуковом (20–20 000 Гц) и ультразвуковом (>20 000 Гц) диапазонах частот.

Ударные нагрузки возникают при бурении шарошечными долотами (бурение дроблением и скалыванием). Генераторами инфразвуковых колебаний в настоящее время являются гидроударные и пневмоударные машины. Звуковые и ультразвуковые колебания инструмента создаются магнитострикторами и орбитальными осцилляторами, а также высокочастотными гидроударными машинами.

Бездолотные способы разрушения горных пород связаны с использованием энергии взрыва (взрывное бурение), кавитационной эрозии (имплозионное бурение), энергии удара стальных шариков о породу (шароструйное бурение), энергии струи жидкости (гидромониторное и гидроэрозионное бурение).

При взрывном бурении компоненты, образующие взрывчатую смесь, в капсулах доставляются на забой, где при ударе происходит их смешение. Они могут подаваться на забой и раздельно по трубопроводам; там они смешиваются и взрываются.

При электрогидравлическом бурении электрический разряд в жидкости образует кавитационные полости, при заполнении которых происходит гидравлический удар, или проходит непосредственно через породу благодаря заполнению скважины диэлектрической жидкостью.

При имплозионном бурении в скважину подают герметически закрытые капсулы, из которых предварительно удален воздух. В момент разбивания капсул о забой происходит интенсивное смыкание вакуумной полости. Жидкость, окружающая вакуумную полость, под воздействием гидростатического давления приобретает большую скорость, и порода разрушается под действием импульсов высоких давлений.

Гидромониторное и гидроэрозионное бурение. Энергия высоконапорных струй жидкости может использоваться для разрушения породы в комбинации с резцовыми или шарошечными долотами или самостоятельно. Добавление в рабочую жидкость абразивных частиц повышает эффективность разрушения породы при тех же давлениях. При соответствующей конструкции гидромониторных насадок можно получить эффект кавитации струи промывочной жидкости непосредственно на забое скважины.

Создан инструмент для гидравлического бурения гидрогеологических скважин в мягких породах. При диаметре труб 250–300 мм подается 58–80 м3/ч жидкости под давлением 1–3 МПа. Жидкость с большой скоростью истекает из сопел конусной головки и размывает грунт. Лабораторные опыты, проводившиеся со струями при давлении 70–100 МПа, показали способность воды разрушать и твердые горные породы. Эффективно также разрушение пород прерывистой импульсной струей, выбрасываемой из сопла отдельными порциями при давлениях 300–500 МПа.

При эрозионном гидромониторном бурении порода разрушается струей жидкости, вытекающей из гидромониторных насадок при перепаде давления около 35 МПа со скоростью не менее 200 м/с и содержащей абразивный материал (кварцевый песок, стальную дробь) в концентрации 5–15 % по объему.

При термическом разрушении пород их нагрев осуществляется путем передачи им непосредственно тепловой энергии (прямой нагрев) или электромагнитной и лучевой энергии (косвенный нагрев).

Методы с прямым нагревом породы: огнеструйный (воздействие на породу тепла сгорающего топлива и усилия газового потока); плазменный (передача воздействия тепла от плазмы, возникающей при прохождении электрического тока через газы); плазменно-огнеструйный (передача тепла от плазмы, возникающей при прохождении электрического тока через пары топлива); электродуговой (передача тепла от электрической дуги); электронагревательный (нагрев за счет тепла, образующегося при преобразовании в снаряде электрической энергии в тепловую); атомный (использование тепла, выделяемого в атомных реакторах); циклический (воздействие тепла и холода).

Методы с косвенным нагревом породы: электротермический (разрушение породы в результате диэлектрического нагревания с использованием токов низкой, высокой и сверхвысокой частоты); электроиндукционный (нагрев с помощью высокочастотных магнитных полей); лазерный (нагрев и разрушение породы за счет передачи ей лучевой энергии); электронно-лучевой (путем воздействия на породу потоков электронов).

Огнеструйное бурение – способ разрушения пород путем их нагрева посредством сжигания химического топлива (керосин, спирт, бензин, мазут, соляровое масло, природный газ) в среде окислителя (кислород, воздух, азотная кислота) в реактивной горелке. При этом на породу действует газовая струя, выходящая из сопла горелки со сверхзвуковой скоростью.

Термическое бурение применяется в промышленных масштабах при открытых работах. В качестве горючего используют керосин или соляровое масло, окислителем служит кислород. Горелка охлаждается водой. Ручные термобуры позволяют бурить шпуры глубиной до 1,5–2 м, а с помощью станков для термического бурения можно бурить скважины глубиной 8–50 м и диаметром 160–250 мм.

Плазменное бурение представляет собой нагрев пород с помощью плазменных генераторов. При этом получается очень высокая концентрация энергии на единицу объема породы. Плазма возникает в плазменных генераторах (плазмотронах) при прохождении электрического тока через газы (воздух, кислород, водород, аргон, гелий, неон, водяной пар, метан, пропан). При бурении используются температуры нагрева 2000–2500 °С.

При термодинамическом бурении в газовый поток добавляется твердая фаза (например кварцевый песок) через специальную насадку на срезе сопла Лаваля, что приводит к интенсификации теплообмена газового потока и породы.

Электродуговое бурение основано на локальном нагревании породы электрической дугой постоянного и переменного тока промышленной частоты за счет выделения тепла дуги и передачи его породе, а также за счет тепла, выделяющегося при прохождении тока через локальные участки породы. Электрическая дуга создает температуру от 5500 до 16 700 °С и при достаточной энергонапряженности способна расплавить любую породу.

При термодетонационном бурении горение топлива происходит с большими скоростями и сопровождается образованием детонационных волн. При этом давление фронта волны достигает очень высоких значений. Регулируя частоту импульсов, можно изменять соотношение между механической и тепловой энергией, затрачиваемой на разрушение пород. Импульсное воздействие факела на породу приводит к возникновению в ней знакопеременных нагрузок и к увеличению теплоотдачи от факела к забою.

При электронагревательном бурении тепловая энергия преобразуется из электрической в буровом снаряде или в теплоносителе, которым может быть как твердое (например буровой инструмент), так и жидкое тело (например, расплавленные породы и минералы). Разрушение породы в основном происходит за счет ее плавления.

Атомное бурение является разновидностью нагревательного способа бурения. Используется тепло, выделяемое атомным реактором.

Циклическое бурение предусматривает периодичность воздействия на забой горячих и холодных агентов.

Бурение с помощью лучевой энергии – способ разрушения породы с помощью оптических квантовых генераторов (лазеров), которые излучают электромагнитные волны определенной длины с очень слабо расходящимся пучком, что дает возможность не только термически разрушать породы, но даже расплавлять или испарять их. Электронно-лучевой способ разрушения пород основан на ускорении движения электронов между катодом и анодом при напряжениях от 5 до 150 кВ. Электроны, эмиссированные с катода, фокусируются на забое при помощи смещающего напряжения, а также электростатических и электромагнитных линз.

При термомеханическом способе бурения тепловая энергия используется для снижения сопротивляемости пород последующему механическому разрушению. Это качественно новый процесс, характеризующийся большей эффективностью показателей термического и механического способов разрушения породы в отдельности. Введенная в породу тепловая энергия распространяется в очень тонком слое, что обусловливает малые значения энергоемкости процесса разрушения, который носит объемный характер. Разрушение пород при термомеханическом бурении облегчается за счет различных величин коэффициента теплового расширения составных частей минералов, неравномерного их нагрева, давления пара в водосодержащих породах, разности температур на забое и в массиве. Релаксация термических напряжений, даже в течение небольшого времени (с момента окончания термического воздействия до приложения механической нагрузки – более 1–2 с), приводит к существенному снижению или прекращению эффекта.

Наиболее часто в практике ГРР применяется механическое вращательное бурение.

Механическое вращательное бурение разделяется на собственно вращательное (роторное, станки с подвижным вращателем) бурение, при котором бурение ведется главным образом сплошным забоем, и вращательное колонковое, при котором порода забоя разрушается по кольцу пустотелым цилиндром – коронкой, внутри которой остается неразрушенный столбик или колонка породы (керн); вот почему этот вид бурения называется колонковым.

Вращательное бурение делится на бурение с двигателем на поверхности, от которого вращение буровому инструменту (наконечнику) передается штангами – бурильными трубами, и на бурение с забойными двигателями, когда последние опускаются на трубах, непосредственно за породоразрушающим инструментом. Забойными двигателями могут быть: турбобур, электробур, гидровибратор и пр.

а – тип М; б – тип Т; в – тип С; г – тип К

При колонковом бурении для разрушения породы применяются алмазы и твердые сплавы, закрепляемые в коронки, и дробь, засыпаемая на забой под коронку. Различают бурение алмазное, твердыми сплавами и дробовое.

В колонковом бурении возможно также применение гидроперфоратора, при помощи которого разрушение породы производится частыми ударами по коронке, вооруженной резцами из твердых сплавов, с одновременным вращением коронки. Это – комбинированный способ разрушения породы на забое.

Вращательное, в том числе и колонковое бурение обычно ведется с промывкой забоя. При этом продукты разрушения породы (шлам) выносятся на поверхность восходящим потоком жидкости. При ударном канатном бурении очистка забоя производится специальным инструментом – желонкой – уже после того, как порода разрушена долотом.

Для проходки неглубоких скважин применяется вибробурение – углубление скважины путем уплотнения породы под действием осевых и вибрационных нагрузок.

Наконец, по виду применяемой энергии различают бурение ручное и бурение механическое.

При ударном бурении скважин большим начальным диаметром, в сложных геологических разрезах с неустойчивыми стенками скважин, в разрезах с низким пластовым давлением, районах недостаточно изученных в гидрогеологическом отношении применяют ударно-канатное (механическое) бурение.

При бурении скважин на воду с помощью ударно-канатного станка производятся следующие основные операции: разрушение породы на забое (долбление), чистка скважины от бурового шлама (тартание) и крепление стенок скважины обсадными трубами. Все эти операции разделены во времени.

Ударно-канатным способом производят бурение скважин с начальным диаметром 200.. .900 мм и глубиной Ю0...150л< в геологических разрезах, требующих крепления стенок скважин обсадными трубами. Возможно бурение до глубины 500 м.

В соответствии с выполняемыми операциями при бурении скважин станки ударно-канатного бурения оснащены следующими основными узлами:

1. балансиром (долбёжный узел);

2. инструментальным барабаном;

3. желоночным барабаном;

4. главным валом, от которого приводятся в действие перечисленные узлы.

В станках, рассчитанных на бурение глубоких скважин, имеется еще талевый барабан для спуска и подъема колонны обсадных труб. Все основные узлы, мачта и двигатель, монтируются на общей раме станка.

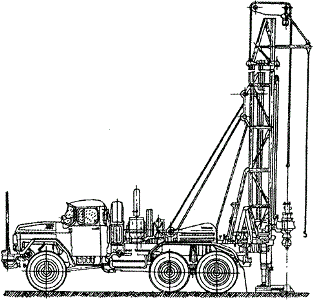

При бурении скважин на воду ударно-канатным способом в основном применяются станки типа УГБ- ЗУК и УГБ-4УК (модификации станков УКС-22М1 и УКС-30М1). Ниже, в таблице 12, приведены характеристики этих станков.

Ударный снаряд подвешен на канате, который подаётся с инструментального барабана. Снаряд при долблении поднимается и сбрасывается с помощью балансира - оттяжного механизма станка. При сбросе снаряд под действием собственного веса падает вниз, разрушая породу на забое. По мере углубления скважины бурильный канат стравливают с инструментального барабана, осуществляя подачу долота. Пробурив некоторый интервал скважины, прекращают долбление и приступают к очистке забоя. Эту операцию выполняют желонкой, спускаемой в скважину на желоночном канате с желоночного барабана. После очистки скважины продолжают долбление или приступают к креплению скважины - неустойчивые интервалы закрепляют обсадными трубами. Применяемые типоразмеры труб приведены выше.

Буровой снаряд для ударного способа бурения состоит из долота, ударной штанги, ножниц (яссы) и канатного замка (ропсокет).

Долота применяются следующих типов: плоские, двутавровые, зетовые, округляющие, крестовые, пирамидальные и эксцентричные. Тип долота определяется характером проходимых пород. Угол заточки (атаки) зависит от твёрдости буримых горных пород.

· Плоское долото с клинообразным лезвием - для мягких пород; в стволе скважины могут оставаться выступы, мешающие спуску обсадных труб.

· Двутавровое долото - для вязких пород; по бокам имеются рёбра, образующие двутавровое сечение; сечение образующейся скважины - близкая к кругу.

· Зетовое долото - для средне твёрдых трещиноватых пород; выступающие отогнутые рёбра препятствуют заклиниванию долота.

· Округляющее долото - для твердых пород; боковые стороны долота защищают лезвие от износа; сечение скважины - ровный круг.

· Крестовое долото - для твердых трещиноватых пород и валунно-галечных отложений; расположение лопастей препятствует заклиниванию его в трещинах.

· Пирамидальное долото - для сдвигания валунов в сторону при бурении валунно-галечных отложений.

· Эксцентричное долото - для расширения ствола скважины под башмаком обсадной колонны, сдвигания некрупных валунов от ствола скважины.

Ударная штанга, предназначена для увеличения силы динамического удара инструмента и сохранения вертикального направления буровой скважины. Ударные штанги имеют длину 2000, 4000 и 6000 мм; диаметр 110-220 мм; массу 180-1300 кг.

При ударном бурении россыпных месторождений для забивки опережающей обсадной колонны одновременно с углубкой скважины, применяют дополнительно в составе снаряда забивную полуштангу и ударную головку.

Для удаления с забоя разрушенной породы и при проходке пластов плывуна используется желоночный снаряд в следующем составе: желонка, ножницы и канатный замок. Иногда добавляют короткую ударную штангу (полуштангу).

Одностворчатая желонка с плоским клапаном - основной универсальный тип этого инструмента, применяется для отбора с забоя скважины крупнозернистого шлама и при проходке несвязных пород.

Желонка с полусферическим клапаном и языком, применяется для отбора в забое разжиженного шлама и при проходке песков. Полусферический клапан обеспечивает плотное закрытие желонки, а язык обеспечивает открытие клапана при ударе о забой и способствует рыхлению породы.

Поршневая (вакуумная) желонка используется при бурении обводнённых песков и плывунов, а также при разведке россыпных месторождений.

Размерный ряд желонок имеет диаметры (по башмаку) 120...540 мм; длину 3200...6200лш; массу 100...800 кг.

Забивной стакан применяется при необходимости отбора пробы горной породы в рыхлых сыпучих породах. Стакан изготавливают из трубы с продольной прорезью для облегчения отбора и выемки породы. Нижняя часть стакана имеет башмак с упрочненной режущей кромкой и скосом внутрь стакана. Для удержания разрушенных и сыпучих пород наконечник снабжают паукообразным лепестковым кернодержателем или откидным клапаном. Для забивки в породу стакан соединён с ударным патроном. Ударный патрон состоит из наковальни, навинченной на корпус стакана и трубчатого корпуса, в котором перемещается ударная полуштанга, соединённая с канатом. В процессе бурения ударную полуштангу сбрасывают на наковальню, в результате чего и происходит углубка стакана в грунт.

Канатный замок - устройство для соединения каната с инструментом обеспечивает благодаря наличию втулки поворот инструмента при его подъеме после удара о забой. Для этого используется канат прямой левой свивки, который при подъеме под действием веса инструмента растягивается и раскручивается, проворачивая инструмент вправо. В момент удара инструмента о забой под влиянием упругости ветвей канат сжимается и закручивается, проворачивая втулку в корпусе замка влево. Угол поворота долота после каждого удара тем больше, чем тяжелее буровой снаряд, чем тоньше и длиннее канат. Для желоночных и талевых канатов обычно выбирают канаты крестовой свивки. Вместо канатного замка на практике часто применяют вертлюжную пробку с серьгой.

Ножницы состоит из двух звеньев, соединённых «в цепочку» и скользящих одно в другом. Рабочий ход звена составляет 250 мм, аварийный - 500 мм. В момент удара долота о забой верхнее звено опускается, а при подъеме ударяет по верху нижнего звена, облегчая отрыв долота от забоя и выбивание снаряда -в случае его прихвата в вязких и трещиноватых породах.

Расширитель, служит для расширения скважины за башмаком обсадной трубы с целью спуска обсадной колонны или для увеличения полости (зоны) водопритока и размещения обсыпки. Расширитель размещается между долотом и ударной штангой. Резцы раскрываются под действием пружины и срезают породу при сбрасывании снаряда.

Инструментальные ключи используют для свинчивания и развинчивания резьбовых соединений в буровом инструменте. Учитывая ударные нагрузки, требуется затяжка резьб с усилием на рукоятке ключа не менее 30 кН. Ключи выпускаются с размером зева: 84,102, 128, 140, 152 и 200 мм. Для затяжки используется трещотка.

Аварийный инструмент предназначен для ликвидации аварий и осложнений в ударно-канатном бурении. При обрыве каната -ерши однорогий и двурогий, вилка ловилъная, штопор ловильный; при разъединении резьбовых соединений инструмента - колокол, шлипс; при обвалах и прихватах снаряда - канаторезка; прихваты и обрывы труб - труболовка, труборезка; при извлечении мелких предметов - паук, ловушка магнитная. Для усиления динамики удара при выбивании снаряда применяют ножницы (яс-сы) аварийные.
