Приклад розрахунку однофазного мостового випрямляча з ємнісним фільтром
8.5.1 Вихідні дані:
1) середнє значення випрямленої напруги за номінального навантаження
Ud = Ек + UІМС mіn = 22 + 2,5 = 24,5 В;
2) струм навантаження
А;
3) коефіцієнт пульсації випрямленої напруги Кп = 0,1;
4) напруга мережі живлення Uм = 220 В;
5) частота мережі живлення fм = 50 Гц.
8.5.2 Необхідно визначити:
1) тип і параметри вентилів;
2) режими роботи схеми (значення струмів діодів та напруг на них);
3) ємність та тип конденсатора фільтра;
4) ККД випрямляча.
8.5.3 Порядок розрахунку
8.5.3.1 Визначаємо величину розрахункового параметра А:
, (8.1)
де
– опір випрямляча; (8.2)
Rф = Rтр + Rі – опір фази випрямляча. (8.3)
Опір обмоток трансформатора для малопотужних випрямлячів приймають рівним
Rтр = (0,07...0,10) RН. (8.4)
Внутрішній опір відкритого напівпровідникового вентиля
Rі ≈ 0,5...2,0 Ом.
Приймаємо Rтр = 0, 1RН, Rі = 1,0 Ом.
Тоді згідно з (8.1 – 8.4) маємо:
Ом; Rтр = 0,1 × 81,7 = 8,17 Ом;
Rф = 8,17 + 1,0 = 9,17 Ом;
.

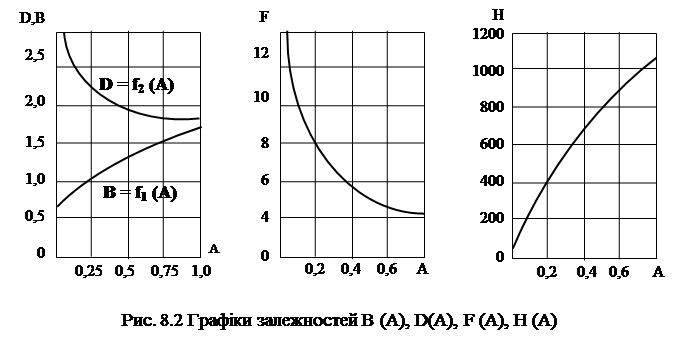

8.5.3.2 За графіками (рис. 8.2) знаходимо коефіцієнти В, D, F і Н, які відповідають розрахунковому значенню А:
В = 0,9; D = 2,3; F = 8,0; Н = 320. (8.5)
8.5.3.3 Знаходимо діюче значення вторинної обмотки трансформатора:
U 2 = В × Ud = 0,9 × 24,5 = 22,05 В. (8.6)
8.5.3.4 Визначаємо коефіцієнт трансформації трансформатора:
. (8.7)
8.5.3.5 Розраховуємо діюче значення струму вторинної обмотки трансформатора:
I 2 = 0,75 × D × Id = 0,75 ×2,3×0,3 = 0,518 А. (8.8)
8.5.3.6 Знаходимо діюче значення струму первинної обмотки трансформатора:
I 1 = 1,2 × Kтр × I 2 = 1,2 × 0,1 × 0,518 = 0,06 А. (8.9)
8.5.3.9 Визначаємо розрахункову потужність трансформатора:
ВА. (8.10)
8.5.3.10 Знаходимо площу перетину сталі осердя трансформатора:
(см2), (8.11)
де α = 2...3 для трансформаторів найменшої ваги;
Вм = 0,6...0,7 Тл – магнітна індукція;
γ = 3,5...4,0 А/мм2 – щільність струму в обмотках;
ηТV = 0,8...0,9 – ККД трансформатора.
Тоді
см2.
8.5.3.11 Розраховуємо середнє значення струму через діод:
Iср = 0,5D × Id = 0,5 × 2,3 × 0,3 = 0,35 А. (8.12)
8.5.3.12 Визначаємо максимальний струм діода:
Imах = 0,5F × Id = 0,5 × 8 × 0,3 = 1,2 А. (8.13)
8.5.3.13 Знаходимо максимальну зворотну напругу на діоді:
Uзв mах =
× U 2 = 1,41 × 22,05 = 31,1 А. (8.14)
8.5.3.14 Вибираємо тип вентилів за табл. 8.1 або довідником [4]. При цьому необхідно забезпечити виконання умов:
допустима зворотна напруга
UВМ mах > Uзв mах; (8.15)
середнє значення струму
Iа > Iср; (8.16)
максимальне значення струму
Iа mах = πIа > I mах. (8.17)
В якості вентилів вибираємо кремнієві діоди типу КД205Д, що мають наступні параметри:
UВМ mах = 100 В > 31,1 В;
Iа = 0,5 А > 0,35 А;
Iа mах = 3,14 × 0,5 = 1,57 А > 1,2 А;
пряме падіння напруги Uпр = 1,0 В.
Табл. 8.1 – Основні параметри деяких випрямних діодів
| Тип діода | Граничні електричні параметри при температурі оточуючого середовища 25 ± 5°С | ||
| Допустима зворотна напруга UВМ mах, В | Середнє значення випрямленого струму Iа, А | Пряме падіння напруги Uпр (при Iа mах), В | |
| КД105Б | 0,3 | ||
| КД105В | |||
| КД105Г | |||
| КД205А | 0,5 | ||
| КД205Б | |||
| КД205В | |||
| КД205Г | |||
| КД205Д | |||
| КД205К | 0,7 | ||
| КД205Л | |||
| КД208 | 1,0 | ||
| КД209А | 0,7 | ||
| КД209Б | |||
| КД202А | 3,5 | ||
| КД202Б | 1,0 | ||
| КД202В | 3,5 | ||
| КД202Г | 1,0 | ||
| КД202Д | 3,5 | ||
| КД202Е | 1,0 |
8.5.3.15 Визначаємо ємність фільтра:
мкФ. (8.18)
За табл. 6.5 вибираємо конденсатор типу К50-35 з ємністю 500 мкФ на напругу U = 50 В > U2 = 1,41 × 22,05 = 31,1 В.
8.5.3.16 Знайдемо величину ККД випрямляча:
, (8.19)
де РТ – втрати потужності в трансформаторі з ККД ηТ = 0,85;
РВ – втрати потужності у одночасно працюючих двох діодах.
Втрати потужності в трансформаторі:
; (8.20)
РТ = 12,34 × (1- 0,85) =1,85 ВА.
Витрати потужності на діодах:
РВ = 2 × Iср × Uпр; (8.21)
РВ = 2 × 0,35 × 1,0 = 0,7 ВА.
Тоді
