А.8 Расчет токов короткого замыкания

Коротким замыканием (КЗ) называют всякое не предусмотренное нормальными условиями работы соединение двух точек электрической цепи. Причинами КЗ являются механические повреждения изоляции, ее пробой из-за перенапряжения и старения, обрывы, набросы и схлестывания проводов воздушных линий, ошибочные действия персонала. Вследствие КЗ в цепях возникают опасные для элементов сети токи, могущие вывести их из строя. Поэтому для обеспечения надежной работы электрической сети, электрооборудования, устройств релейной защиты производится расчет токов КЗ [17].

Определим ток короткого замыкания на стороне 6 кВ, после трансформатора ГПП. Для расчета токов КЗ воспользуемся программной “Расчет токов КЗ выше 1 кВ”. Расчет начинаем с ввода параметров реактора и кабельных линий до трансформатора 6/0,4. После ввода всех параметров производим расчет токов КЗ, который представлен на рисунках А.1 – А.3.

Рисунок А.2 – Ввод параметров для расчета токов КЗ

Рисунок А.3 – Расчетные параметры точек КЗ

Рисунок А.4 – Результаты расчета токов КЗ

В системах электроснабжения промышленных предприятий электрические сети до 1 кВ имеют наибольшую протяженность, поэтому на них приходится большая доля возникающих КЗ. В связи с этим коммутационная и защитная аппаратура, токоведущие части электроустановок должны надежно работать в режимах КЗ.

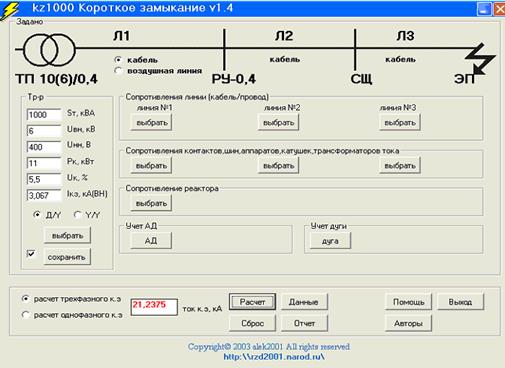

Определим ток однофазного и трехфазного короткого замыкания на стороне 0,4 кВ в линии от трансформатора 6/0,4 до электроприемника ВГ-1. Для расчета токов короткого замыкания воспользуемся программой KZ1000. Расчет начинаем с ввода параметров трансформатора, далее выбираем тип линии и марки кабелей до электроприемника. После ввода производим расчет токов КЗ (рисунок А.4).

Рисунок 5.5 – Расчет токов короткого замыкания 0,4 кВ
