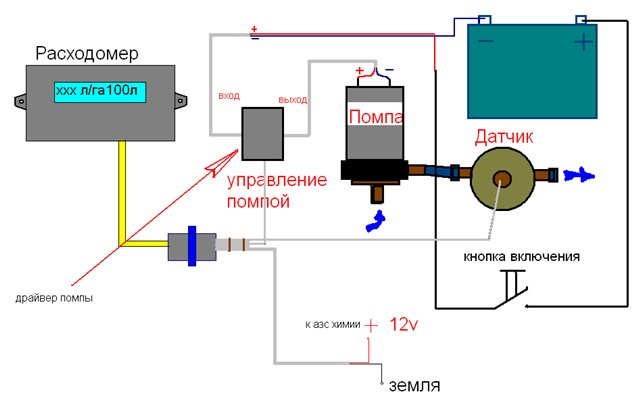

Рекомендации по установке расходомера-дозатора

На что нужно обратить особое внимание:

1 Все силовые провода следует использовать с сечением не меньше 2 квадратов

2 Провода синего (голубого) цвета являются минусом, а коричневого (красного) -плюсом

3 Установит в цепь с помпой предохранитель или же АЗС с током 15А-20А

4 Корпус драйвера помпы (транзисторный ключ) не является минусом, следовательно, необходимо его изолировать от корпуса ЛА.

5 Управление помпой происходит минусом. Таким образом, если использовать помпу с двигателем, у которого минус является корпусом, необходимо его изолировать.

6 максимально защитить корпус расходомера и транзисторного ключа от попадания влаги.

7 водомер с датчиком холла устанавливать можно как до, так и после помпы.

8 расстояние между водомером и помпой желательно быть не менее 25 см.

нргг Разъём расходомера и кабеля

1 нога + (9-16V) питания

2 нога – земля

3 нога сигнал датчик

4 нога датчик +5v

5 нога датчик –

6 нога управление помпой
