Определение расчетных усилий и геометрических характеристик сечения
Шаг прогонов 1,3 принимаем из рекомендаций: [0.75÷1.5] м
Расчет ведем на нормальную составляющую нагрузки при α=200.
Согласно п. 6.14 [1] настил рабочий расчитывается на следующие сочетания нагрузок:
а) постоянная + временная от снега (расчет на прочность и прогиб).
б) постоянная + временная монтажная (расчет только на прочность).

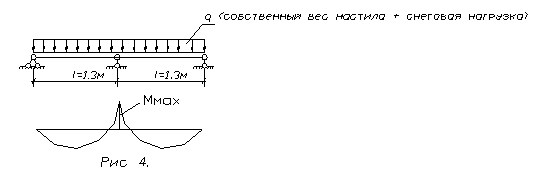

Для варианта а (рис 4) расчетное значение нормальной составляющей для полосы 1м условно вырезанной вдоль ската.
Для варианта б (рис 5)
Расчетное значение нормальной составляющей для полосы 1м условно вырезанной вдоль ската:
Так как Ма > Мв – ведем расчет для Ммах =5329.4 кг·см (из варианта а).
Для проверки прогиба: величина нормативной нагрузки
Определим геометрические характеристики сечения рабочего настила; толщиной 2,5см.
где b=100*0,5, где коэффициент 0,5 учитывает перераспределение нагрузки, благодаря наличию сплошного защитного настила.
Проверка прочности и жесткости принятой конструкции настила.
Проверку прочности (I группа предельных состояний) осуществляем согласно п. 4.9 [1] формула 17.
Условие прочности выполнено.
