Железобетонные перекрытия
Железобетонные перекрытия являются наиболее надежными и долговечными и поэтому в настоящее время находят широкое применение в гражданском строительстве. По способу устройства они бывают монолитными, сборными и сборно-монолитными. Простейшим видом монолитного железобетонного перекрытия является гладкая однопролетная плита. Такое перекрытие, имеющее толщину 60-100 мм в зависимости от нагрузки и величины пролета, применяют для помещений с размерами сторон до 3 м.
быть принята 1/12-1/16 пролета, а ширина 1/8-1/12 от расстояния между осями. Если высота главных и второстепенных балок принята одинаковой, то такой вид перекрытия называют кессонным (рис.6.4). Применение их связано в основном с требованиями решения интерьера помещения.

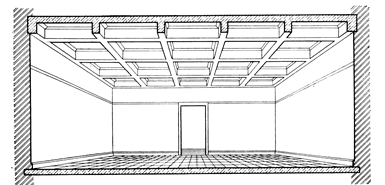

Рис.6.4 – Общий вид железобетонного монолитного кессонного перекрытия

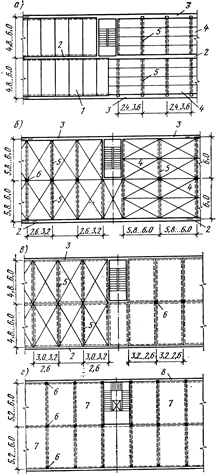

Наибольшее распространение в гражданском строительстве получили плитные перекрытия. Основными несущими элементами их являются различные виды железобетонных панелей-настилов, изготовленных из бетона. В зависимости от конструктивных схем зданий они бывают (рис.6.7): из панелей, опирающихся концами на продольные несущие стены или на прогоны, уложенные вдоль здания; из панелей, опирающихся концами на поперечные стены или прогоны, уложенные поперек здания; из панелей, опирающихся на несущие стены или прогоны по трем или четырем сторонам; из панелей, опирающихся по четырем углам на колонны каркаса. Минимальная глубина заделки настилов в кирпичных стенах 120 мм, в блочных и панельных – 100 мм с каждой стороны. Сборные железобетонные плиты перекрытий в ходе их установки жестко заделывают в стенах с помощью анкерных креплений и скрепляют между собой сварными или арматурными связями. Швы между плитами замоноличивают раствором. Таким образом получаются достаточно жесткие горизонтальные диски, увеличивающие общую устойчивость зданий. Плиты перекрытия бывают сплошного сечения, ребристые и пустотные. Сплошные однослойные панели представляют собой железобетонную плиту постоянного сечения с нижней поверхностью, готовой под окраску, и верхней ровной, подготовленной для устройства пола. Имеют толщину 100-120 мм с многослойной конструкцией пола и 140 мм с наклейкой по плите линолеума на упругой основе.
Многопустотные панели широко используют для устройства перекрытий. Панели бывают с круглыми и овальными пустотами. Применяют также шатровые панели, которые имеют вид плиты, обрамленный по контуру ребрами, обращенными вниз в виде карниза. Изготовленные размером на комнату, они позволяют исключить из конструктивной схемы здания ригели и другие балочные элементы, а благодаря малой толщине снизить высоту этажа, не уменьшая высоты помещения. При строительстве общественных зданий часто возникает необходимость устройства перекрытий при пролетах 9, 12 и 15 м. С этой целью применяют ребристые предварительно напряженные плиты длиной 9, шириной 1,5 и высотой ребра 0,4 м (рис.6.8, а); предварительно напряженные панели типа ТТ-12 и ТТ-15 для пролетов соответственно 12 и 15 м (рис.6.8, б, в).
Рис.6.8 – Плиты-настилы для пролетов 9, 12 и 15 м: 1 – монтажные петли; 2 – продольные ребра; 3 – поперечные ребра
|
