Конструктивные элементы зданий
Основные конструктивные элементы гражданских зданий – это фундаменты, стены, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перегородки (рис.3.1). Фундаменты являются подземной конструкцией, воспринимающей всю нагрузку от здания и передающей ее на грунт. Стены по своему назначению и месту расположения в здании делятся на наружные и внутренние и являются вертикальными ограждениями и одновременно выполняют несущие функции. В зависимости от этого они делятся на несущие и ненесущие. Несущими могут быть как наружные, так и внутренние стены. Ненесущие стены - это обычно перегородки. Они служат для деления в пределах этажа больших, ограниченных капитальными стенами помещений на более мелкие, причем для опирания перегородок не требуется устройство фундаментов. Наружные стены, кроме того, могут быть самонесущими, которые опираются на фундаменты и несут нагрузку только от собственной массы, и навесными, которые являются только ограждениями и опираются в каждом этаже на другие элементы здания. Отдельные опоры – это несущие вертикальные элементы (колонны, столбы, стойки), передающие нагрузку от перекрытий и других элементов здания на фундаменты. Перекрытия опираются на уложенные по колоннам специальные балки, называемые прогонами или ригелями, а иногда и непосредственно на колонны.

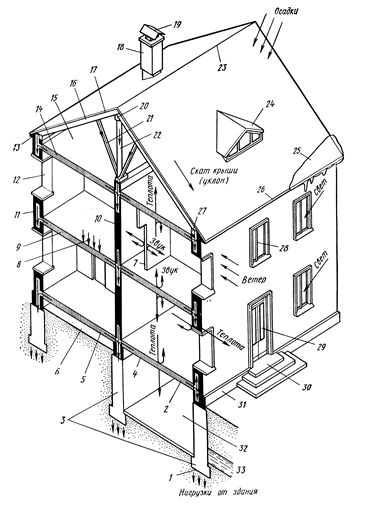

Рис.3.1 – Основные конструктивные элементы здания с кирпичными несущими стенами: 1 – подошва; 2 – подвальное перекрытие; 3 – фундаменты; 4 – потолок; 5 – нижнее перекрытие; 6 – подполье; 7 – перегородка; 8 – нагрузка от собственной массы, людей и оборудования; 9 – междуэтажное перекрытие; 10 – продольная внутренняя стена; 11 – стена; 12 – оконный проем; 13 – карниз; 14 – чердачное перекрытие; 15 – чердак; 16 – стропильная балка; 17 – кровля; 18 – дымовая труба; 19 – зонт; 20 – коньковый прогон; 21 – подкос; 22 – стойка; 23 – конек; 24 – слуховое окно; 25 – снег; 26 – карниз; 27 – мауэрлат; 28 – оконный переплет; 29 – дверное полотно; 30 – крыльцо; 31 – цоколь; 32 – подвал; 33 – грунтовая влага Расположенные внутри здания отдельные опоры и балки образуют внутренний каркас здания. Перекрытия представляют собой горизонтальные несущие конструкции, опирающиеся на несущие стены или столбы и воспринимающие передаваемые на них постоянные и временные нагрузки. Одновременно перекрытия, связывая между собой стены, значительно повышают их устойчивость и увеличивают пространственную жесткость здания в целом. В зависимости от месторасположения в здании перекрытия делятся на междуэтажные (разделяющие смежные этажи), чердачные (между верхним этажом и чердаком), подвальные (между первым этажом и подвалом) и нижние (между первым этажом и подпольем). Крыша является конструктивным элементом, защищающим помещения и конструкции здания от атмосферных осадков. Она состоит из несущих элементов и ограждающей части. Крыша, совмещенная с перекрытием верхнего этажа, т.е. без технического этажа (или чердака), называется совмещенной крышей или покрытием. Хорошо выполненные плоские совмещенные крыши дешевле скатных как в строительстве, так и в эксплуатации. Кроме того, плоские крыши можно использовать в качестве площадок для отдыха и других целей. Лестницы служат для сообщения между этажами, а также для эвакуации людей из здания. Помещения, в которых располагаются лестницы, называются лестничными клетками. Конструкции лестниц в основном состоят из маршей (наклонных элементов со ступенями) и площадок. Для безопасности передвижения по лестницам марши ограждаются перилами. Окна устраивают для освещения и проветривания помещений; они состоят из оконных проемов, рам или коробок и оконных переплетов. Двери служат для сообщения между помещениями. Состоят из дверных проемов, устраиваемых в стенах и перегородках, дверных коробок и дверных полотен. В гражданских зданиях могут быть и другие конструктивные элементы (входные тамбуры, козырьки над дверьми, балконы, лоджии и др.). Для обеспечения необходимых эксплуатационных и санитарно-гигиенических условий современное гражданское здание оборудуется санитарно-техническими и инженерными устройствами. К ним относятся отопление, горячее и холодное водоснабжение, вентиляция, канализация, мусороудаление, газификация, энергоснабжение, телефонизация и др. Оборудование ими зданий рассматривается в специальных курсах.
|
