Указания по выполнению рабочих чертежей. Для промышленных зданий необходимо выполнить план первого этажа и планы типовых этажей, которые отличаются планировочными или конструктивными элементами







Планы этажей

Для промышленных зданий необходимо выполнить план первого этажа и планы типовых этажей, которые отличаются планировочными или конструктивными элементами.

Количество и объем чертежей с планами утверждается руководителем дипломного проектирования.

Название изображения располагают над изображением и подчеркивают:

- План 1го этажа;

- План на отм. 0.000;

- План 1-го этажа в осях 1-10

На чертеже плана нанести:

- координационные оси со всеми размерами и привязками к ним граней несущих конструкций и наружных стен;

- оси деформационных швов;

- цепочки размеров для указания толщины и местоположения всех перегородок и внутренних стен;

- привязки дверных проемов к граням стен и перегородок;

- вентиляционные каналы и отверстия в стенах и перегородках со ссылкой на экспликацию отверстий в примечаниях к чертежу;

- марки перемычек над отверстиями и проемами в стенах и перегородках со ссылкой в примечаниях к чертежу на ведомость и спецификацию элементов перемычек (если их нет на данном листе);

- обозначение узлов и фрагментов планов;

- маркировку конструктивных элементов вертикальных связей со ссылкой в примечаниях к чертежу на ведомость и спецификацию элементов;

- основные конструктивные элементы обозначить и дать ссылки на отдельные чертежи, например:

лестница №1 (см. лист №5);

крыльцо №5, см. лист №10 АР и т.п.

- цепочки размеров по окнам и простенкам, замкнутые на наружную грань стены (проем с четвертью указывается по наименьшей величине);

Эти цепочки выставляются снаружи изображения, по периметру плана на расстоянии 15÷20 мм от наружной грани изображения, следующие размерные линии нанести через 8 мм от первой.

- указать все размеры крылец и других конструктивных элементов, выступающих за наружную грань стены, размеры конструктивных элементов привязать к осям.

Расстояние между координационными осями должно быть кратным Модулю

(М=100 мм, либо М=300 мм – для сборных железобетонных конструкций).

Размеры простенков и проемов в кирпичных стенах и перегородках модульны кирпичной кладке: размер кирпича 65×120×250, для кладки из блоков – размеру блоков.

- расположение лестничных маршей с указанием направления подъема по ним, со всеми размерами и марками элементов;

-

+3.000
-0.900
отметки участков, расположенных на разных уровнях, например:,

- направление и величину уклонов конструкций: i = 1:6

- материал стен и перегородок и других конструктивных элементов условным обозначением в соответствии с ГОСТ;

- обозначение секущей плоскости разреза со ссылкой на чертеж, где этот разрез изображен.

- выполнить экспликацию помещений;

- нанести нумерацию помещений для описания их в экспликации;

- площадь помещения в правом нижнем углу каждого помещения в метрах до второго знака после запятой, подчеркнуть;

- марку элементов заполнения проемов с условным изображением:

дверь:окно:

граница пола с другим покрытием


ОК-1





Д-2

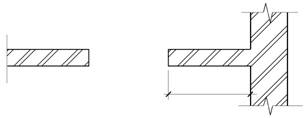

Все размеры между перегородками и стенами, также привязки проемов различного назначения не должны иметь значения с миллиметрами, например:







Выполнить ведомость перемычек и спецификацию элементов перемычек для стен из кирпича или блоков.

Выполнить спецификацию элементов сборных конструкций (включив в нее основные конструктивные элементы: колонны, ригели, прогоны и пр.)

На чертежах с изображением планов выполнить необходимые примечания и условные обозначения (если это требуется).

Чертеж расположить на листе так, чтоб вокруг чертежа осталось чистое поле не менее 20 мм до рамки формата.

Над основной надписью и слева от нее так же оставить чистое поле для таблиц изменений.

Дать в примечании к чертежу ссылку на схемы окон и дверей (если это пластиковые профили), на спецификации элементов заполнения проемов, также ссылку на экспликацию полов и ведомость отделки помещений.

Примечания размещаются с левой стороны под изображением плана. Шрифт для заполнения основной надписи и примечаний: 2,5÷3 мм. Толщину линий для элементов чертежа принять в соответствии с требование ГОСТ (см. приложение №4).



План перекрытия



- координационные оси со всеми размерами и привязками к ним граней несущих конструкций и наружных стен;

- оси деформационных швов;

- отметки участков, расположенных на разных уровнях;

- марки, позиции элементов несущих конструкций со ссылкой на спецификацию;

- маркировку конструктивных элементов вертикальных связей;

- маркировку характерных узлов и фрагментов сопряжений конструктивных элементов очерчивая их окружностью или овалом с обозначением на выносной полочке в соответствии с ГОСТ.

Выполнить спецификацию элементов сборных конструкций (включив в нее основные конструктивные элементы: колонны, ригели, прогоны и пр.)

Чертеж расположить на листе так, чтоб вокруг чертежа осталось чистое поле не менее 20 мм до рамки формата.

Над основной надписью и слева от нее так же оставить чистое поле для таблиц изменений.

Примечания размещаются с левой стороны под изображением плана. Шрифт для заполнения основной надписи и примечаний: 2,5÷3 мм. Толщину линий для элементов чертежа принять в соответствии с требование ГОСТ (см. приложение №4).



План кровли



На план кровли наносят:

- Координационные оси: крайние, у деформационных швов, по краям участков кровли с различными конструктивными и другими особенностями с размерными привязками таких участков;

- Обозначения уклонов кровли: i = 1:6

- отметки участков, расположенных на разных уровнях или схематичный профиль кровли;

- позицию (марки) элементов и устройств кровли;

- марку водосточных воронок и привязку к осям;

- марку пожарных лестниц со ссылкой в примечаниях к чертежу на ведомость и спецификацию (если их нет на данном листе);

- марки парапетных плит.

На плане кровли указывают деформационные швы двумя тонкими линиями, парапетные плиты и др. элементы ограждения кровли, воронки, дефлекторы, вентшахты, пожарные лестницы, крышные надстройки с отметками их кровли, прочие элементы и устройства, которые указывать и маркировать на других чертежах нецелесообразно.

На чертежах с изображением планов выполнить необходимые примечания и условные обозначения (если это требуется).

Чертеж расположить на листе так, чтоб вокруг чертежа осталось чистое поле не менее 20 мм до рамки формата.

Над основной надписью и слева от нее так же оставить чистое поле для таблиц изменений.

Примечания размещаются с левой стороны под изображением плана. Шрифт для заполнения основной надписи и примечаний: 2,5÷3 мм. Толщину линий для элементов чертежа принять в соответствии с требование ГОСТ (см. приложение №4).





Разрез

Расположение изображения, основная надпись выполняются аналогично предыдущим листам с чертежами комплекта марки АС.

Название изображения располагают над изображением и подчеркивают:

Разрез 1-1, Разрез 2-2.

На чертеже разреза здания изображаются элементы конструкций за мнимой плоскостью разреза.

Толстой сплошной линией изображают элементы конструкций в разрезе.

Тонкой сплошной линией – видимые линии контуров, не попадающие в сечение.

На чертеже разреза нанести:

- координационные оси, проходящие в характерных местах разреза с размерами, определяющими расстояние между ними, и общее расстояние между крайними осями;

- оси деформационных швов;

- материал стен, перекрытий, перегородок, лестничных маршей и др. элементов конструкций, попавших в разрез, условным обозначением, соответствующим ГОСТ.

В изображениях масштаба менее 1:100 перемычки целесообразно изображать без рассечения их на элементы.

- отметки, характеризующие расположение элементов несущих и ограждающих конструкций по высоте;

- размеры и привязки по высоте проемов и отверстий в стенах и перегородках, изображенных в разрезе;

- цепочки размеров полных толщин перекрытий и размеров высот в «чистоте»;

- отметки чистого пола этажей, лестничных площадок, отметку пола тамбура, отметку площадки перед входом;

- отметки низа несущей конструкции перекрытия, покрытия;

- отметки верха стен, карнизов, уступов стен;

- уровень чистого пола с условной «нулевой» отметкой;

- отметки уровня земли, карниза, верха кровли, площадки крыльца (на 20÷30 мм ниже уровня тамбура);

- цепочки размеров оконных проемов и их привязки по высоте с обеих сторон изображения разреза.

Размеры проемов с четвертями указываются по наименьшей величине проема. Все размеры между координационными осями модульны 100 мм либо 300 мм (для сборных железобетонных конструкций). Размеры простенков и проемов модульны размерам кирпичной кладки либо размерам блоков. Размеры шагов, пролетов и высот этажей принимать кратными М=100 мм.

- конструкцию крылец и козырьков, попавшую в разрез, и их размеры;

- марки, позиции элементов конструкций не указанные в планах со ссылкой на листы с их изображением;

- выполнить выносные надписи к многослойным конструкциям с указанием материалов и толщины каждого слоя (перекрытия с составом полов, состав кровли, состав ограждающей конструкции и т. д.);

- маркировку характерных узлов и фрагментов сопряжений конструктивных элементов очерчивая их окружностью или овалом с обозначением на выносной полочке в соответствии с ГОСТ.

Дать в примечании к чертежу ссылку на экспликацию полов.

Желательно в разрезе показать знание современных строительных и отделочных материалов, технологий и конструкций, их правильное применение.



Фасад

Требования к оформлению чертежа (основная надпись, рамка формата, размещение изображения) аналогично предыдущим рекомендациям к листам рабочих чертежей комплекта марки «АС».

На изображении фасада наносят и указывают:

- крайние координационные оси и расстояние между ними, так же координационные оси в местах перепадов по высоте, деформационные швы и пр.;

- типы заполнения оконных и дверных проемов;

- линию земли (с отметкой) и отмостку;

- отметки, характеризующие расположение отдельных элементов конструкций сооружения по высоте, а также все необходимые отметки элементов фасада;

- вентиляционные шахты, трубы и другие элементы, расположенные выше отметки верха кровли;

- ограждение балконов, лоджий, их остекление;

- материал отделки элементов фасада со своим условным обозначением:

стены –

колонны –

цоколь –

кровля –

козырьки –

ограждения наружных лестниц –

оконные переплеты –

дверные блоки – и т.д.;

На чертеже выполнить таблицу условных обозначений, в которой дать характеристику отделки каждого элемента фасада (цвет, материал).

В примечаниях к чертежу дать указания по отделке фасадов.

Обозначить детали, узлы и фрагменты, требующие более подробного изображения с указанием № листа, на котором они выполнены в соответствии с требованиями ГОСТ.
