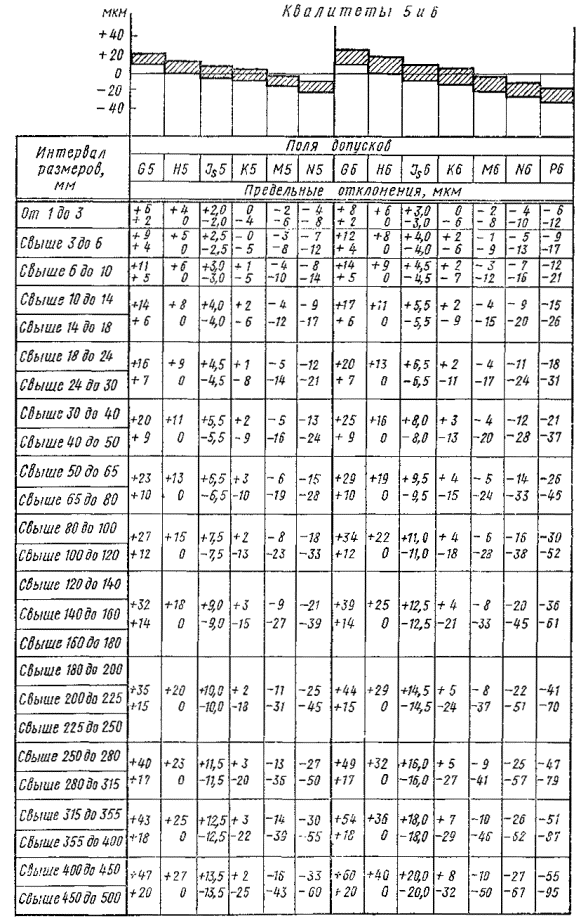

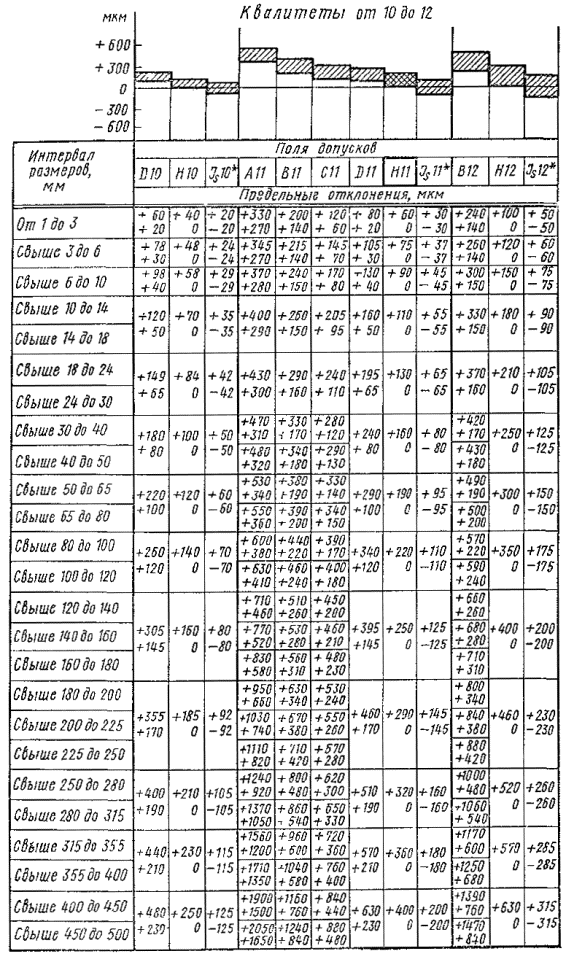

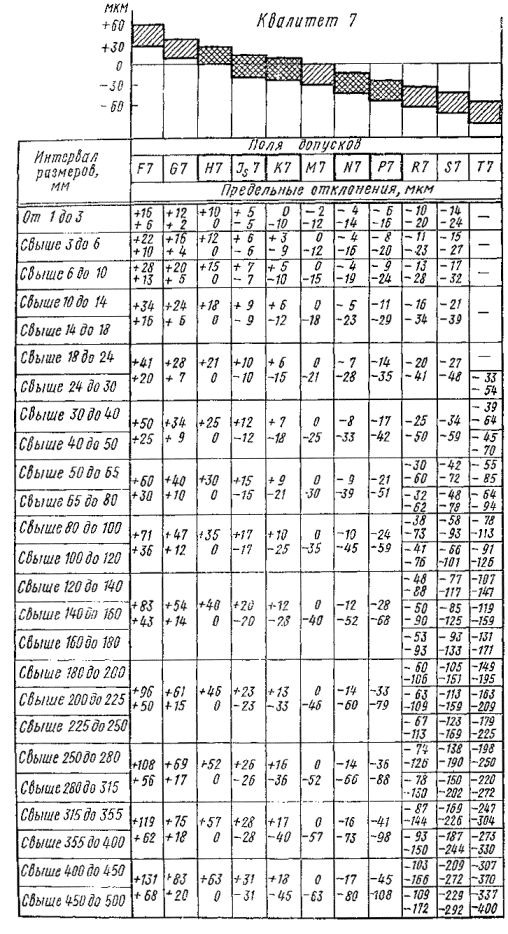

Поля допусков отверстий при номинальных размерах от 1 до 500 мм. Предельные отклонения

⇐ ПредыдущаяСтр 4 из 9Следующая ⇒

Продолжение табл. 8

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полей допусков приведены для интервала размеров св. 50 до 65 мм.

2 Обозначения предпочтительных полей допусков заключены в утолщенную рамку ( - на схемах).

3. Поля допусков, обозначение которых отмечено знакам *, как правило, не предназначены для посадок.

Таблица 9

Поля допусков валов при номинальных размерах свыше 500 до 3150 мм

Квалитет

Основные отклонения

h 01*

js 01*

h 0*

js 0*

h 1*

js 1*

h 2*

js 2*

h 3*

js 3*

h 4*

js 4*

h 5*

js 5*

f 6

g 6

h 6

js 6

k 6

m 6

n 6

p 6

r 6

s 6

t 6

u 6

e 7

f 7

g 7

h 7

js 7

k 7

n 7

p 7

r 7

s 7

t 7

u 7

d 8

e 8

f 8

h 8

js 8*

t 8

u 8

d 9

e 9

f 9

h 9

js 9*

d 10

h 10

js 10*

c 11

cd 11

d 11

h 11

js 11*

h 12

js 12*

h 13*

js 13*

h 14*

js 14*

h 15*

js 15*

h 16*

js 16*

h 17*

js 17*

h 18*

js 18*

Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

(Дополненная редакция, изм. № 1)

Таблица 10
