Монтаж и подключение системы передачи информации

Соединение выходов Е1 блоков DUG, DUW выполняется с помощью оконцованного с двух сторон разъемом типа RJ45 проводом (витая пара 5 категории). Данный кабель может входить в комплект поставки. Если же его нет, то можно изготовить его самим. Распиновка разъемов в соответствии с таблицей:

Монтаж и подключение внешних информационных кабелей

Внешние информационные кабели могут подключаться к БС как проводом сопротивлением 120Ом. Внешние информационные кабели подключаются непосредственно в блок DU, но для предотвращения выхода из строя данного блока в случае перепадов напряжения необходимо подключать данные кабели через модуль защиты от перенапряжения OVP.

Для разводки внешних аварий и подключения внешних информационных кабелей в комплект БС6601 может входить модуль DF-OVP.

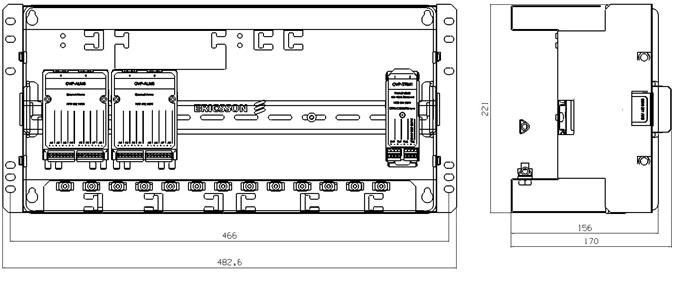

Габариты и возможное расположение модулей OVP показано на рисунке

Подготовка внешнего информационного кабеля выполняется в соответствии с рисунком

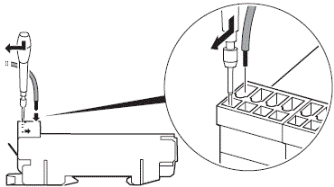

Варианты соединения информационных кабелей с блоком OVP, в соответствии с рисунком

Назначение вводов модуля OVP представлено на рисунке.

Подключение трансмиссионных кабелей производится на слот ЕТ А (1,2 потоки Е1) и ЕТ В (3,4 потоки Е1) в соответствии с рисунком
