Компоненты диаграммы ERwin и основные виды представлений диаграммы
Диаграмма ERwin строится из трех основных блоков - сущностей, атрибутов и связей. Если рассматривать диаграмму как графическое представление правил предметной области, то сущности являются существительными, а связи - глаголами. Выбор между логическим и физическим уровнем отображения осуществляется через линейку инструментов или меню. Внутри каждого из этих уровней есть следующие режимы отображения: 1) режим "сущности" - внутри прямоугольников отображается имя сущности (для логической модели) или имя таблицы (для физического представления модели); служит для удобства обзора большой диаграммы или размещения прямоугольников сущностей на диаграмме; 2) режим "определение сущности" - служит для презентации диаграммы другим людям; 3) режим "атрибуты". При переходе от предметной области к модели требуется вводить информацию о том, что составляет сущность. Эта информация вводится путем задания атрибутов (на физическом уровне - колонок таблиц). В этом режиме прямоугольник-сущность делится линией на две части - в верхней части отображаются атрибуты (колонки), составляющие первичный ключ, а в нижней - остальные атрибуты. Этот режим является основным при проектировании на логическом и физическом уровнях; 4) режим "первичные ключи" - внутри прямоугольников - сущностей показываются только атрибуты/колонки, составляющие первичный ключ; 5) режим "пиктограммы". Для презентационных целей каждой таблице может быть поставлена в соответствие пиктограмма (bitmap); 6) режим "показ глагольной фразы". На дугах связей показываются глагольные фразы, связывающие сущности (для логического уровня) или имена внешних ключей (для физического уровня). Все эти режимы (кроме шестого) можно увидеть в табл. 2. Таблица 2 Режимы отображения диаграмм
На уровне атрибутов атрибуты альтернативного ключа помечаются номером (AKm.n), где m - номер ключа, n - номер атрибута в ключе. Инверсионные ключи помечаются номером (IEm.n). В дальнейшем при генерации БД на атрибутах альтернативных ключей могут быть сгенерированы уникальные индексы, на атрибутах инверсионного ключа - неуникальные. Имена индексов задаются в диалоге New Key Group (см. рис.11). Атрибуты первичного ключа отображаются выше горизонтальной линии - прочие атрибуты – ниже.

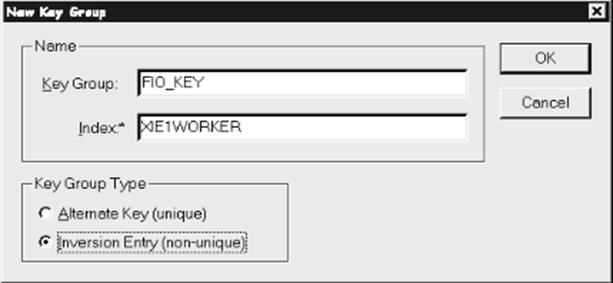

Рис. 11 Диалог New Key Group
Диаграмма может занимать более чем один экран и более чем один лист при печати. Для обзора модели предусмотрены, кроме прокруток экрана, режимы уменьшения изображения в два и четыре раза.
|
