Нанесение надписей и стрелок на график

Надписи на график можно нанести с помощью панели инструментов Plot Edit Toolbar (рис. 16). Место надписи фиксируется щелчком мыши.

Рис. 16. Инструменты для нанесения надписей

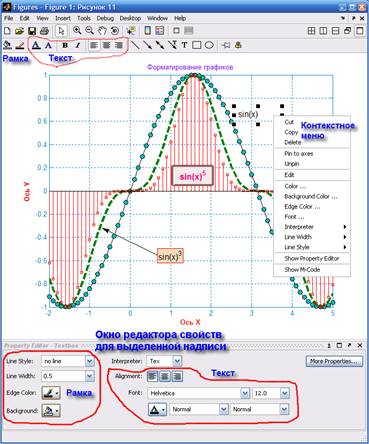

На рис. 17 показан отформатированный график с тремя надписями. Надписи сделаны с разным размером символов и разным стилем. Обратите внимание, что при задании на надписи возведения в степень знаком ^ надпись на экране отображается в естественном математическом виде (степень в виде верхнего индекса).

Рис. 17. Нанесение надписей на график

Как видно на рисунке, параметры выделенной надписи можно изменять как минимум тремя способами:

• с помощью редактора свойств;
• с помощью панели инструментов Plot Edit Toolbar;
• с помощью контекстного меню.

Полученную таким образом надпись можно выделить и перенести мышью в любое другое место. На рис. 17, в частности, показаны надписи со стрелками, созданные с помощью соответствующей кнопки панели инструментов. Это стрелку в режиме редактирования графика также можно перемещать и вращать мышью, а также менять ее длину. Можно также наносить на график обычные линии (без стрелки) и простейшие геометрические фигуры.

Упражнение. Нанести на график из файла ris10 подписи для каждой функции, как на рис. 17. Сохранить данный график в файл под именем, например ris12.
