Блок-диаграмма модели. Модель функционирования АТС должна иметь: задание исходных данных; сегмент имитации телефонных разговоров с ТА1; сегмент имитации телефонных разговоров с





Модель функционирования АТС должна иметь:

  • задание исходных данных;
  • сегмент имитации телефонных разговоров с ТА1;
  • сегмент имитации телефонных разговоров с ТА2;
  • сегмент задания времени моделирования и расчета результатов моделирования.

Телефоны и внешние выходы в модели нужно представить ОКУ, а заявки на разговоры - транзактами. Казалось бы, что в целях сокращения программы модели нужно использовать МКУ, однако МКУ не дает возможности идентифицировать каждый свой канал. Что касается сокращения, то этого можно достичь и с ОКУ.

В программе п. 6.5.1.6 (сегмент имитации работы постов контроля) был продемонстрирован метод сокращения блоков модели за счет замены имен МКУ номерами. Язык GPSS не позволяет сразу, без объявления имен МКУ, использовать номера.

Но для одноканального устройства это возможно. Дадим, используя переменные пользователя, номера ОКУ, предварительно не указывая их имена:

  • ТА1 - 1 … N1_;
  • ТА2 - (N1_+1) … (N1_+N2_);
  • внешние выходы - (N1_+N2_+1) … (N1_+N2_+N3_).

Нумерацию будем использовать в блок-диаграмме и программе модели. За счет этого при увеличении числа ТА1, ТА2 и внешних выходов программа модели не потребует внесения каких-либо изменений.

Конечно, можно также определить арифметические выражения для вычисления (N1_+N2_), (N1_+N2_+N3_) и затем ссылаться на них в программе модели, например:

Num1 VARIABLE N1_+N2_

Num2 VARIABLE N1_+N2_+N3_

В больших моделях этот вариант предпочтителен. Для лучшего понимания построения модели ее сегменты разделены на части, реализующие самостоятельные функции. Сегмент имитации телефонных разговоров с ТА1:

  • определение номера звонящего ТА1;
  • поиск свободного внешнего выхода;
  • поиск внешнего выхода, занятого ТА2;
  • прерывание разговора с ТА2;
  • имитация ведения разговора с ТА1 без прерывания разговора с ТА2;
  • определение номера ТА2, на который звонят с ТА1;
  • имитация разговора между абонентами ТА1 и ТА2. Сегмент имитации телефонных разговоров абонентами ТА2:
  • определение номера звонящего ТА2;
  • поиск свободного внешнего выхода;
  • имитация ведения разговора с ТА2;
  • определение номера ТА1, на который звонят с ТА2;
  • имитация разговора абонентов ТА2 и ТА1.

В программе демонстрируется возможность GPSS описания и использования в одной и той же модели ОКУ, функционирующего в различных режимах:

  • занятия и освобождения устройства (режим FIFO);
  • прерывания работы устройства.

Для имитации прерывания телефонных разговоров абонентов ТА2 звонками абонентов с ТА1 используются блоки PREEMPT и RETURN.

Блок-диаграмма модели представлена ниже (рис. 6.4).


увеличить изображение

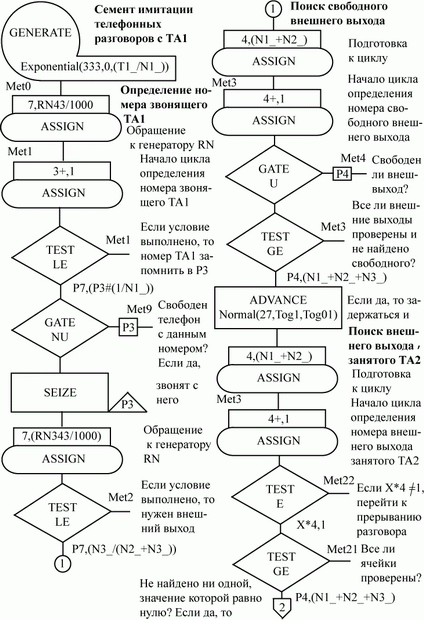

Рис. 6.4. Блок-диаграмма модели АТС (лист 1)


увеличить изображение
Рис. 6.4. Блок-диаграмма модели АТС (продолжение, лист 2)


увеличить изображение
Рис. 6.4. Блок-диаграмма модели АТС (продолжение, лист 3)


увеличить изображение

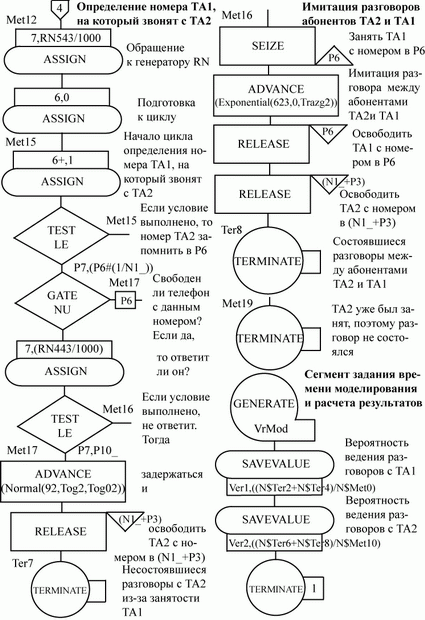

Рис. 6.4. Блок-диаграмма модели АТС (продолжение, лист 4)


увеличить изображение
Рис. 6.4. Блок-диаграмма модели АТС (окончание, лист 5)
