Система охлаждения ВАЗ-2170





МАДК им. А.А.Николаева

Лабораторная работа

По теме: Система охлаждения

Сделал студент группы 21АТ Билан Алексей

Система охлаждения ВАЗ-2170

ОСОБЕННОСТИ КОНСТРУКЦИИ Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком. Систему заполняют охлаждающей жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.

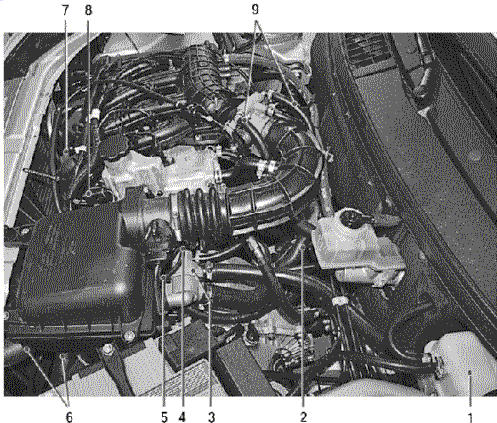

рис.1

Расположение элементов системы охлаждения (рис.1): 1 –расширительный бачок; 2 – шланги отопителя; 3 – термостат; 4 –датчик указателя температуры охлаждающей жидкости (на фото не виден, расположен под термостатом); 5 – датчик температуры охлаждающей жидкости; 6 – шланги радиатора; 7 – пробка сливного отверстия радиатора; 8 – пробка сливного отверстия блока цилиндров; 9 –шланги подогрева дроссельного узла.

рис.2



Система охлаждения (рис.2): 1 –расширительный бачок; 2 – пробка расширительного бачка; 3 –отводящий шланг радиатора; 4 –радиатор системы охлаждения двигателя; 5 – датчик температуры охлаждающей жидкости системы управления двигателем; 6 –подводящий шланг радиатора; 7 –термостат; 8 – датчик указателя температура охлаждающей жидкости; 9 – прокладка термостата; 10 – головка блока цилиндров; 11 – прокладка водяного насоса; 12 – водяной насос; 13 – прокладка подводящей трубы; 14 – подводящая труба водяного насоса; 15 – заправочный шланг; 16 – шланг от термостата к подводящей трубке водяного насоса.


Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода распределительного вала. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе. Термостат с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуруохлаждающей жидкости и сокращает время прогрева двигателя. Он имеет основной и дополнительный (перепускной) клапаны. При температуре охлаждающей жидкости до (85±2) °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре (85±2) °С термостат начинает открываться, а при 102 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.

Электровентиляторс пластмассовой четырехлопастной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора. Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору в четырех точках. Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика, расположенного в гнезде термостата.

рис.3

Радиатор с электровентилятором и расширительный бачок (рис.3): 1 –расширительный бачок; 2 –пароотводящий шланг радиатора отопителя; 3 – пароотводящий шланг радиатора системы охлаждения; 4 – радиатор; 5 –сливная пробка; 6 –уплотнительное кольцо сливной пробки; 7 – подушка опоры радиатора; 8 – кожух электровентилятора; 9 – упругая втулка; 10 – дистанционная втулка; 11 – шайба; 12 – шайба пружинная; 13 – гайка; 14 – болт; 15 –электровентилятор; 16 – пробка расширительного бачка.

Радиатор трубчато-пластинчатый, алюминиевый, с пластмассовыми бачками, двухходовой, с перегородкой в левом бачке. В нижней части правого бачка находится сливная пробка. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя и патрубок шланга, соединяющего радиатор с расширительным бачком. Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенках нанесены метки «MAX» и «MIN» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 110 кПа (1,1 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.
