Эмисионные явления





Если сообщить электронам в металлах энергию, необходимую для преодоления работы выхода, то часть электронов может покинуть металл, в результате чего наблюдается явление испускания электронов, или электронной эмиссии. В зависимости от способа сообщения электронам энергии различают термоэлектронную, фотоэлектронную, вторичную электронную и автоэлектронную эмиссии.

1. Термоэлектронная эмиссия — это испускание электронов нагретыми металлами. Концентрация свободных электронов в металлах достаточно высока, поэтому даже при средних температурах вследствие распределения электронов по скоростям (по энергиям) некоторые электроны обладают энергией, достаточной для преодоления потенциального барьера на границе металла. С повышением температуры число электронов, кинетическая энергия теплового движения которых больше работы выхода, растет и явление термоэлектронной эмиссии становится заметным.

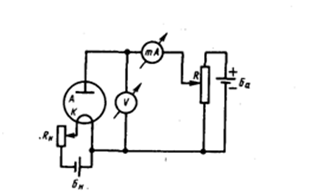

Исследование закономерностей термоэлектронной эмиссии можно провести с помощью простейшей двухэлектродной лампы — вакуумного диода, представляющего собой откачанный баллон, содержащий два электрода: катод K и анод А. В простейшем случае катодом служит нить из тугоплавкого металла (например, вольфрама), накаливаемая электрическим током. Анод чаще всего имеет форму металлического цилиндра, окружающего катод. Если диод включить в цепь, как это показано на рис.5, то при накаливании катода и подаче на анод положительного напряжения (относительно катода) в анодной цепи диода возникает ток. Если поменять полярность батареи Ба, то ток прекращается, как бы сильно катод ни накаливали. Следовательно, катод испускает отрицательные частицы — электроны.

Если поддерживать температуру накаленного катода постоянной и снять зависимость анодного тока Iа от анодного напряжения Uа, — вольт-амперную характеристику (рис. 153), то оказывается, что она не является линейной, т. е. для вакуумного диода закон Ома не выполняется. Зависимость термоэлектронного тока I от анодного напряжения в области малых положительных значений U описывается законом трех вторых (установленрусским физиком С. А. Богуславским (1883—1923) и американским физикомИ. Ленгмюром (1881—1957)):

где В—коэффициент, зависящий от формы и размеров электродов, а также их взаимного расположения.

рис 5.

При увеличении анодного напряжения ток возрастает до некоторого максимального значения Iнас, называемого током насыщения. Это означает, что почти все электроны, покидающие катод, достигают анода, поэтому дальнейшее увеличение напряженности поля не может привести к увеличению термоэлектронного тока. Следовательно, плотность тока насыщения характеризует эмиссионную способность материала катода.

Плотность тока насыщения определяется формулой Ричардсона — Дешмана, выведенной теоретически на основе квантовой статистики:

где А — работа выхода электронов из катода, T — термодинамическая температура, С — постоянная, теоретически одинаковая для всех металлов (это не подтверждается экспериментом, что, по-видимому, объясняется поверхностными эффектами). Уменьшение работы выхода приводит к резкому увеличению плотности тока насыщения. Поэтому применяются оксидные катоды (например, никель, покрытый оксидом щелочно-земельного металла), работа выхода которых равна 1—1,5 эВ.

На рис. 6 представлены вольт-амперные характеристики для двух температур катода: Т1 и T2, причем Т2>Т1. С повышением температуры катода испускание электронов с катода интенсивнее, при этом увеличивается и ток насыщения. При Uа=0 наблюдается анодный ток, т. е. некоторые электроны, эмиттируемые катодом, обладают энергией, достаточной для преодоления



работы выхода и достижения анода без приложения электрического поля.

рис 6.

Явление термоэлектронной эмиссии используется в приборах, в которых необходимо получить поток электронов в вакууме, например в электронных лампах, рентгеновских трубках, электронных микроскопах и т. д. Электронные лампы широко применяются в электро- и радиотехнике, автоматике и телемеханике для выпрямления переменных токов, усиления электрических сигналов и переменных токов, генерирования электромагнитных колебаний в т. д. В зависимости от назначения в лампах используются дополнительные управляющие электроды.

2. Фотоэлектронная эмиссия — это эмиссия электронов из металла под действием света, а также коротковолнового электромагнитного излучения (например, рентгеновского). Основные закономерности этого явления будут разобраны при рассмотрении фотоэлектрического эффекта.

3. Вторичная электронная эмиссия — это испускание электронов поверхностью металлов, полупроводников или диэлектриков при бомбардировке их пучком электронов. Вторичный электронный поток состоит из электронов, отраженных поверхностью (упруго и неупруго отраженные электроны), и «истинно» вторичных электронов — электронов, выбитых из металла, полупроводника или диэлектрика первичными электронами.

Отношение числа вторичных электронов n2 к числу первичных n1, вызвавших эмиссию, называется коэффициентом вторичной электронной эмиссии:



Коэффициент σ зависит от природы материала поверхности, энергии бомбардирующих частиц и их угла падения на поверхность. У полупроводников и диэлектриков σ больше, чем у металлов. Это объясняется тем, что в металлах, где концентрация электронов проводимости велика, вторичные электроны, часто сталкиваясь с ними, теряют свою энергию и не могут выйти из металла. В полупроводниках и диэлектриках же из-за малой концентрации электронов проводимости столкновения вторичных электронов с ними происходят гораздо реже и вероятность выхода вторичных электронов из эмиттера возрастает в несколько раз.

Для примера на рис. 7 приведена качественная зависимость коэффициента вторичной электронной эмиссии σ от энергии Е падающих электронов для КСl. С увеличением энергии электронов σ возрастает, так как первичные электроны все глубже проникают в кристаллическую решетку и, следовательно, выбивают больше вторичных электронов. Однако при некоторой энергии первичных электронов σ начинает уменьшаться. Это связано с тем, что с увеличением глубины проникновения первичных электронов вторичным все труднее вырваться на поверхность. Значение σmax для КCl достигает σ 12 (для чистых металлов оно не превышает 2).

рис. 7

Явление вторичной электронной эмиссии используется в фотоэлектронных умножителях (ФЭУ), применимых для усиления слабых электрических токов. ФЭУ представляет собой вакуумную трубку с фотокатодом К и анодом А, между которыми расположено несколько электродов — эмиттеров (рис.8). Электроны, вырванные из фотокатода под действием света, попадают на эмиттер Э1, пройдя ускоряющую разность потенциалов между К и Э1. Из эмиттера Э1 выбивается σ электронов. Усиленный таким образом электронный поток направляется на эмиттер Э2, и процесс умножения



повторяется на всех последующих эмиттерах. Если ФЭУ содержит n эмиттеров, то на аноде А, называемом коллектором, получается усиленный в σ^nраз фотоэлектронный ток.

рис. 8

4. Автоэлектронная эмиссия — это эмиссия электронов с поверхности металлов под действием сильного внешнего электрического поля. Эти явления можно наблюдать в откачанной трубке, конфигурация электродов которой (катод — острие, анод — внутренняя поверхность трубки) позволяет при напряжениях примерно 10^3 В получать электрические поля напряженностью примерно 10^7 В/м. При постепенном повышении напряжения уже при напряженности поля у поверхности катода примерно 10^5 —10^6 В/м возникает слабый ток, обусловленный электронами, испускаемыми катодом. Сила этого тока увеличивается с повышением напряжения на трубке. Токи возникают при холодном катоде, поэтому описанное явление называется также холодной эмиссией. Объяснение механизма этого явления возможно лишь на основе квантовой теории.





Заключение.

В результате выполнения реферата можно сделать следующие выводы:

1) Электрический ток через контакт двух металлов проходит так же легко, как и через сами металлы.

2) При образовании замкнутой цепи из нескольких металлических проводников с одинаковой температурой спаев невозможно возникновение электродвижущей силы за счет только контактных скачков потенциала.

3)На эффекте Зеебека основано измерение температуры с помощью термоэлектрических преобразователей (термопар).

4) Эффект Пельтье проявляется в спае тармопары, что позволяет использовать его для таких практических задач, как контроль качества рабочего спая и диагностика качества заделки рабочего спая на термометрируемом объекте.

5) Явление термоэлектронной эмиссии используется в приборах, в которых необходимо получить поток электронов в вакууме, например в электронных лампах, рентгеновских трубках, электронных микроскопах и т. д.

6) Явление вторичной электронной эмиссии используется в фотоэлектронных умножителях (ФЭУ), применяемых для усиления слабых электрических токов.

7)Автоэлектронная эмиссия - квантово-механическое явление. Ее эмиссионная способность в миллионы раз больше, чем у всех других известных видов эмиссии.



Список использованной литературы

1.Учебное пособие «Термоэлектрические преобразователи для измерения температуры», Научный редактор:проф д-р техн наук В. Г. Лисиенко. 118 с.

2.Шлеймович Е.М., Медведев И.Ю. Температура и методы ее измере-ния. Учебное пособие. УГТУ-УПИ. 2003. 170 с.

3.Протасов Ю.С., Чувашев С.Н. Твердотельная электроника, М.: Изда-тельство МГТУ им.Н.Э. Баумана. 2003.480 с.

4.Температурные измерения: Справочник/ О.А. Геращенко, А.Н. Гор-дов, В.И. Лах и др. Киев: Наук, думка, 1989.

5.Каржавин А.В., Касаткин А.А. Способ контроля качества рабочего спая термоэлектрического преобразователя. Патент на изобретение РФ №2093926. БИ №18. 1991.

6.Кухлинг Х. Справочник по физике – М.: «Мир», 1983

7.Трофимова Т.И. Курс физики – М.: Высшая школа,2001.
