При использовании свай вдавливания необходимы надежные упоры. В качестве упора для домкрата обычно устраивается распределительная железобетонная балка, соединяемая с телом фундамента.

Несущую способность сваи можно регулировать в процессе вдавливания наращиваемых дополнительных свайных секций. Последние могут быть изготовлены из железобетона в виде отрезков свай со специальными стыками, позволяющими быстро выполнять соединение. Можно использовать металлические трубы, однако при этом следует учитывать возможность их коррозии, так как даже при самой современной антикоррозийной защите она составляет до 0,01 мм в год.

После погружения сваи до проектной отметки под нагрузкой, превышающей расчетную в 1,5—1,8 раза, ее заклинивают специальными стойками. Стойки устанавливают между распределительной балкой и оголовком сваи, а полученный зазор между упором и головой свай заполняют бетоном.

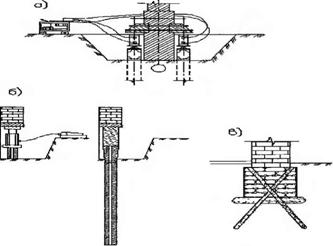

Рис. 4.2. Усиление фундаментов с использованием свай:

а) многосекционные сваи вдавливания с двухсторонней балкой-упором; б) вдавливание свай под стену или подошву фундамента; в) буроинъекционные сваи с контактным слоем

Недостатком технологических приемов по усилению оснований и фундаментов вдавливаемыми сваями является большой объем земляных работ. Следует также отметить, что вскрытие шурфом (траншеей) перегруженного фундамента до его подошвы опасно, а в условиях слабых грунтов при высоком уровне подземных вод выполнить сложно. Кроме этого, вдавливание свай может привести к расструктуриванию (перемятию) слабого глинистого грунта в основании фундамента.

В последние 20 лет в практике усиления все шире стали использовать буроинъекционные сваи, как вертикальные, так и наклонные. После специальных работ по опрессовке такие сваи имеют неровную поверхность, поэтому за рубежом они получили название «корневидных», основное преимущество которых следующее:

полностью исключаются ручные земляные работы, так как бурение скважин ведется непосредственно через фундамент, не затрагивая коммуникаций, проходящих около зданий и в подвалах;

используя малогабаритное оборудование, можно вести работы из подвала высотой 2,0—2,5 м, а при необходимости работы можно вести с первого этажа здания; совершенно не изменяется внешний вид конструкции, что немаловажно при работе на памятниках архитектуры;

можно вести работы на действующих предприятиях без остановки производственного процесса.

затраты ручного труда на всех технологических операциях минимальные; способ экономичен, с низким расходом материалов;

очевидна экологическая чистота способа по сравнению с химическими методами закрепления, что важно в условиях жесткого экологического контроля.

Среди отдельных недостатков указанных свай можно упомянуть следующие основные:

недостаточная изученность работы тонких свай в слабых грунтах;

низкая несущая способность из-за небольшого диаметра и, соответственно, малой боковой поверхности и площади острия;

сложность надежного закрепления головы сваи в случае ветхого фундамента, который в последующем работает как ростверк;

отсутствие соответствующего расчета;

сложность и неопределенность в формировании необходимого диаметра при устройстве буроинъекционных свай в слабых грунтах;

неизученность работы ствола тонкой длинной сваи как гибкого элемента, расположенного в толще слабого грунта;

невозможность устройства ствола сваи из тяжелого бетона, так как скважину малого диаметра можно заполнить только цементными растворами пластичной консистенции.

не существует реальной альтернативы применению буроинъекционных свай для спасения исторических зданий. Можно отметить в качестве перспективного направления метод высоконапорных инъекций твердеющего раствора в грунт. Этот метод, известный также под названием «струйная технология», разработан в середине 70-х гг. в Японии и широко используется в ФРГ, Италии, Франции.

— бутовые фундаменты;

— буроинъекционные (корневидные сваи);

— деревянные бревна — лежни;

— бетонный слой на контакте фундамент — грунт

Технологическая последовательность работ по такому методу заключается в следую­щем (рис. 4.4.): производят бурение скважины 1; в скважину погружают инъектор 2 со спе­циальным калиброванным отверстием — соплом; далее подают под большим давлением (до 100 МПа) инъекционный раствор; затем осуществляют подъем инъектора с одновременным его вращением и формируют сваю нужного диаметра или стенку из этих свай.

— буровая скважина до плотных грунтов;

— инъектор;

— формируемая свая;

— компрессор;

— насос для подачи воды;

— емкости цемента и песка;

— растворонасос

Следует учесть, что важным фактором укрепления массива грунта или усиления фундаментов с использованием струйной технологии является возможность поддержания больших давлений (до 80—100 МПа), что предъявляет определенные требования к используемому оборудованию, подводящим трубопроводам и к технологии выполнения работ.

Для выполнения этих работ разрабатывались проекты вариантов усиления оснований и фундаментов. В результате конкурса этих проектов была выбрана струйная технология, которая удовлетворяла всем расчетным геотехническим и конструктивным требованиям: исключение из работы деревянных свай со сгнившими головами; передача давления от массивного 5-этажного здания с размерами в плане 136x275 м на прочные гравийно-щебенистые грунты; исключение нарушений в работе коммуникаций, идущих вдоль здания с наружной стороны; полная стабилизация всех осадок при увеличенной нагрузке.

В этих работах была использована буровая установка на гусеничном ходу марки SC-1 фирмы Keller (ФРГ), габариты которой позволяли ей перемещаться через проем шириной 0,8 м и работать в подвальном помещении при высоте 2,8 м.

Учитывая необычность такого рода усиления и дискуссионность отдельных технологических моментов, остановимся на некоторых деталях, характеризующих достоинства и недостатки струйного метода.

Основные преимущества этой технологии следующие:

возможность ведения работ в любых неблагоприятных грунтовых и в стесненных условиях;

экологическая чистота всех технологических операций.

Однако струйная технология имеет и ряд недостатков, основными из которых являются: опасность локальных деформаций в процессе временного размыва грунтового массива под фундаментом до набора прочности; высокая стоимость и материалоемкость из-за больших объемов закрепления грунта; повышенная опасность при работе с высоким давлением.

При обоснованном выборе и реализации современных струйных технологий усиления оснований и фундаментов можно решать реконструкционные проблемы любой сложности. В качестве примера можно привести строительство нового 40-этажного административного здания в г. Бостон (США). Фактически оно встраивалось в существующую 10—11 — этажную застройку исторических зданий конца прошлого века. При этом в уровне последних этажей старые здания соединялись с вновь возводимыми специальными галереями. Из-за наличия большого слоя слабых грунтов под существующими зданиями и необходимости устройства нескольких подпорных стенок возникло много геотехнических проблем. Чтобы разрешить эти проблемы и свести до минимума возможную разность осадок зданий, были выполнены следующие работы (рис. 4.6.):

грунт между зданиями армировался решеткой из набивных свай, объединенных ростверком;

для укрепления склона использованы 2 ряда железобетонных подпорных стен и свайные фундаменты из 14-метровых трубчатых свай, заходящих своим острием в плотные ледниковые глины:

фундамент самого здания был выполнен в виде мощной железобетонной плиты толщиной 1,5 м, по контурам которой устроено 400 железобетонных свай.

Здесь успешно использовано несколько технологических приемов, включая усиление оснований и анкеровку подпорных стен инъекционными анкерами.

Таким образом, в каждом конкретном случае возникают многоплановые инженерные геотехнические задачи, решение которых требует исчерпывающей информации о грунтах, изменениях их свойств в процессе длительной эксплуатации, в процессе ведения работ по устройству вблизи них новых фундаментов либо подземных сооружений.

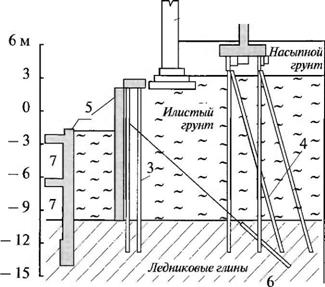

Рис. 4.6. Пример сложной реконструкции зданий на слабых грунтах:

1 — существующее здание на слабом грунте; 2 — стальная решетка; 3 — трубобетонные сваи;

4 — набивные сваи; 5 — подпорные стенки; 6 — грунтовые инъекционные анкера

Вопросы усиления оснований и фундаментов должны решаться в комплексе с вопросами усиления надземных конструкций. Примером может служить усиление памятника архитектуры в Риме (рис. 4.7). Здесь, наряду с усилением фундаментов корневидными сваями, выполнено усиление основных надземных конструкций, включая кирпичную кладку стен. Необходимо также учитывать, что анкеровка кирпичных стен металлическими стержнями со временем может оказаться неэффективной и опасной из-за коррозии металла, в результате которой происходит увеличение объема коррозирующего металла и, следовательно, нарушение целостности укрепляемых конструкций.

Однако основным источником наиболее существенных деформаций остаются неправильный учет свойств грунтов или недоучет возможных последствий, связанных с их расструктуриванием в процессе ведения реконструкционных работ.

24. Закрепление грунтового основания.[3]

Для повышения прочности оснований и снижения деформаций зданий и сооружений применяют различные способы закрепления грунтов оснований.

В зависимости от технологии закрепления и процессов, происходящих в основании способы закрепления можно разделить на три основные группы: физико-химические, химические и термические. Применение того или иного способа повышения прочности основания зависит от инженерно-геологических условий, конструкции здания и его фундамента, причин, вызывающих усиление, и других местных условий.

К физико-химическим способам закрепления грунтов, используемых при повышении прочности оснований, можно отнести: цементацию, упрочнение грунта негашеной известью и другие методы.

Цементация грунта заключается в том, что частицы грунта скрепляются цементным раствором, который нагнетается через инъектор или скважину в поры грунта. Таким образом, пористый грунт может быть превращен в сплошной монолит или отдельные столбы из цементированных грунтов.

При больших глубинах закрепления оснований инъекционные скважины бурят станками ударно-канатного, ударно-вращательного, колонкового и ударно-поворотного бурения. Способ бурения выбирается в зависимости от категории грунтов.

Работы по цементации оснований выполняют следующими способами: на полную глубину, нисходящими зонами и восходящими зонами.

Негашеная известь способна не только подсушивать увлажненные грунты, но и значительно изменять некоторые их инженерно-геологические свойства. Основное свойство негашеной извести — ее способность схватываться и затвердевать при взаимодействии с водой.

Иногда для укрепления основания используют растворы на основе расширяющегося цемента.

Наиболее распространенными способами химического закрепления оснований являются: силикатизация, электросиликатизация, газовая силикатизация, смолизация.

Силикатизация является одним из наиболее эффективных способов химического закрепления грунтов. Она позволяет в короткие сроки, надежно и с меньшими трудовыми затратами приостановить развитие недопустимых осадок основания. Основным материалом для силикатизации является жидкое стекло.

Электросиликатизация грунтов основана на введении в грунт под напором раствора жидкого стекла с одновременным воздействием электрического тока. Электросиликатизацияпредназначена для закрепления переувлажненных мелкозернистых песков и супесей с коэффициентом фильтрации 0,005—0,2 м/сут. Она основана на сочетании двух методов воздействия на грунт — силикатизации и электрической обработки.

Электросиликатизациюожно широко применять для закрепления слабых грунтов.

Газовая силикатизация позволяет закреплять песчаные грунты с различной степенью влажности, имеющих коэффициент фильтрации 0,1—0,2 м/сут, а также лессовые грунты.

Смолизация грунтов представляет собой закрепление песчаных и лессовых грунтов синтетическими смолами.

Для закрепления оснований может быть использован метод винтового продавливания скважин спиралевидными снарядами.

Термическое закрепление грунтов основано на термической обработке грунтов газообразными продуктами горения жидкого или газообразного топлива, сжигаемого у устья скважины или непосредственно в толще грунта. Термическое закрепление грунтов применяют для ликвидации просадочных и пучинистых свойств оснований, укрепления откосов насыпей и выемок и устройства фундаментов из обожженного грунта.

25. Усиление фундаментов[3]

риувеличении нагрузок и появлении дефектов в несущих конструкциях действующих зданий, для сохранения архитектурных и исторических зданий осуществляется усиление фундаментов с целью повышения несущей способности. Чаще всего подобные проблемы связаны с тем, что грунты, на которых возведены здания со временем меняют свою структуру под действием грунтовых вод – происходит суффозия. Другая причина необходимости усиления грунта – строительство новых фундаментов вблизи существующих. Разработка котлованов на территории с плотной застройкой может привести к деформации существующих сооружений.

Усиление фундаментов с точки зрения проектирования зачастую намного сложнее проектирования новых конструкций. Это объясняется тем, что в каждом случае приходится считаться с условиями эксплуатации объекта, со стесненными условиями работы, с разнообразием проявления деформации зданий и сооружений. Технология усиления фундамента и его ремонта зависит от состояния и типа существующего фундамента: ленточный фундамент, свайный фундамент, монолитный или сборный; а также от геологических условий, конструкции здания. В целом можно выделить следующие технологии.

Укрепление грунтов вокруг фундамента
В случае небольшого увеличения нагрузки на фундамент или при возникновении опасности деформации здания, например, из-за просадок грунта, его разуплотнения и появления пустот, отмытых подземными водами, целесообразно провести усиление фундамента и окружающего массива грунта инъектированием по технологии, аналогичной устройству гидроизоляции фундамента.

Укрепление и увеличение опорной площади фундаментов
Инъекционные скважины малого диаметра бурятся как из подвального помещения, так и с дневной поверхности. Через скважины в тело фундамента и окружающий грунт нагнетают под высоким давлением (0,3…1,2 МПа) специальные составы. В первую очередь, эти составы заполняют трещины и пустоты в материале фундамента, восстанавливая и даже увеличивая его прочность. Затем, инъекционные составы заполняют возможные пустоты в грунте и омоноличивают часть грунта, прилегающую к фундаменту. Последнее увеличивает несущую способность фундамента за счет увеличения и укрепления опорной площади фундамента.

Устройство под зданием фундаментной плиты
При усилении ленточного бутового фундамента здания возможно применение технологии замены старого основания секторами. Суть этого метода в том, что сначала под несущие стены подводятся монолитные участки нового фундамента через каждые 3 метра, старый фундамент разгружается, после чего вскрываются трехметровые сектора и забираются в железобетонную обойму.

Устройство буроинъекционных свай
При значительном увеличении нагрузок на старый фундамент, при ремонте и реконструкции зданий возникает необходимость в создании дополнительного фундамента в виде буроинъекционных свай диаметром 100…300 мм и более. Длина таких свай до 20 м. Скважины бурятся через старый фундамент или рядом с ним, армируются и заполняются мелкозернистой бетонной смесью, обладающей, за счет введения комплексной добавки, высокой пластичностью и водоудерживающей способностью. Перед проведением реконструкции и усиления фундамента осуществляются изыскательские работы, на основании которых разрабатывается проект, предусматривающий возможные рабочие ситуации.

26. Использования подземного пространства при реконструкции территории городов[3]

Дефицит свободных территорий, быстрый рост числа транспортных средств, необходимость уплотнения городской инфраструктуры требуют активного вовлечения подземных пространств в процесс реконструкции городских территорий для размещения транспортных и инженерных систем, объектов торговли и бытового обслуживания, складов, автостоянок и пр.

Подземное пространство — это пространство под дневной поверхностью, используемое для расширения среды обитания горожан, реализации приоритетов эколого-экономического благополучия и устойчивого развития, создания условий жизнедеятельности людей в экстремальных обстоятельствах. Комплексное освоение подземного пространства — характерная черта крупных городов.

Этот прием реконструкции городских пространств используется преимущественно в зонах наиболее интенсивных транспортных потоков и пересечений, на территориях промышленных узлов и зон коммунально-складского назначения. Необходимость активного использования подземных пространств обусловлена:

- строительством зданий и сооружений в условиях уплотнения реконструируемой городской застройки;

- сохранением территорий зеленых зон и мест отдыха, устройством в сложившейся застройке озелененных и благоустроенных участков;

- повышением художественно-эстетических качеств городской среды, сохранением исторически ценных объектов на реконструируемых территориях;

- обеспечением доступности наиболее важных объектов городского значения и мест приложения труда горожан, экономии времени;

- улучшением транспортного обслуживания, повышением безопасности движения, снижением уличных шумов;

- оптимизацией структуры инженерных коммуникаций;

- защитой населения в периоды возможных природно-техногенных аварий и катастроф, а также военных действий.

По своему назначению подземные сооружения подразделяются:

- на транспортные (пешеходные и транспортные туннели, метрополитен, автостоянки и пр.);

- промышленно-энергетические;

- хранилища горючесмазочных материалов и холодильники;

- общественные (предприятия торговли, общественного питания, спортивно-зрелищные сооружения и пр.);инженерные (туннели и коллекторы тепло-, газо-, электросетей и водопровода, бензопроводы автозаправочных станций, водозаборные, насосные и очистные сооружения);

- специального назначения (научные и испытательные сооружения, оборонные объекты, сооружения гражданской обороны и пр.).

Должны учитываться ряд факторов, влияющих на экологию подземной среды, состояние гидрогеологической среды и существующих зданий и сооружений. Сверхконцентрация населения, инфраструктуры и промышленного производства приводит к перегрузке геоэкологической и гидрогеологической сред, вызывает в них необратимые изменения:

- развивается гравитационное и динамическое уплотнение пород;

- происходит сдвижение пород в массиве, гидростатическое взвешивание и сжатие рыхлых водовмещающих пород;

- нарастает механическая и химическая суффозия.

27. Инженерные изыскания при реконструкции[3]

Инженерные изыскания при реконструкции должны обеспечивать комплексное изучение инженерно-геологических условий площадки реконструируемого здания или подземного сооружения и получение материалов для решения вопроса о необходимости проектирования усиления фундаментов или укрепления основания.

Проведению изысканий и обследованию оснований и фундаментов зданий должны предшествовать:

- визуальная оценка состояния верхней конструкции здания, в том числе фиксация имеющихся трещин, их размера и характера, установка маяков на трещины;

- выявление режима эксплуатации здания с целью установления факторов, отрицательно действующих на основание (утечки из коммуникаций, затопление подвалов, сырость и высолы на стенах, замачивание пазух фундаментов, нарушение отмостки и т.д.);

- установление наличия и состояния дренажных систем;

- ознакомление с архивными материалами инженерно-геологических изысканий, имеющимися на площадкереконструкции;

- организация работ по наблюдению за деформациями основания и осадками сооружения.

При обследовании реконструируемых зданий следует также учитывать состояние окружающей территории и близлежащих зданий.

При изысканиях, особенно в районах исторической застройки, необходимо также выявить наличие и местоположение существующих и существовавших подземных сооружений, подвалов, фундаментов снесенных зданий, тоннелей, инженерных коммуникаций, колодцев, подземных выработок и пр.

Допускается не проводить инженерно-геологические изыскания для зданий, у которых при обследовании не обнаружено видимых деформаций, устройство новых фундаментов не предполагается, а увеличение нагрузок на фундаменты не превышает значений, способных вызвать дополнительные недопустимые деформации, при условии, что здание не находится в зоне геологического риска.

Техническое задание при реконструкции зданий должно содержать следующие сведения и данные:

- местоположение здания;

- характеристику здания и время его строительства;

- характеристику фундаментов;

- постоянные и временные нагрузки (существующие и будущие);

- сведения об инженерно-геологических и гидрогеологических условиях по архивным данным;

- цели реконструкции с указанием новых параметров здания;

- уровень ответственности здания после реконструкции.

В задачу инженерно-геологических изысканий в общем случае входит:

- сбор и изучение архивных материалов изысканий на данной площадке или соседних участках;

- исследование инженерно-геологического строения площадки;

- выявление гидрогеологического режима и химического состава подземных вод и, в необходимых случаях, фильтрационных характеристик грунтов;

- определение физико-механическиххарактеристик свойств грунтов в полевых и лабораторных условиях;

- установление соответствия новых материалов изысканий архивным данным, если они имеются, и составление заключения об изменении инженерно-геологических и гидрогеологических условий, вызванных строительством и эксплуатацией существующего здания или подземного сооружения;

- составление прогноза изменений инженерно-геологических и гидрогеологических условий, а также экологической обстановки в связи с реконструкцией здания или подземного сооружения;

- инструментальные геодезические наблюдения.

28. Шумовой режим застройки. Карты шума города..[5] +

Разрабатывая генеральный план населенного места, градостроитель намечает расположение основных зон города и транспортные связи между ними, т. е. сразу же выделяет местоположение основных источников шума в городе: внешнего и внутреннего транспорта промышленных и коммунально-складских зон.

Для того чтобы максимально использовать на этой стадии возможные меры по шумозащите, необходима карта (схема) основных источников городского шума, выполненная в масштабе генерального плана города. Она явится основой для регулирования шумового режима на селитебной территории города, основой для разработки комплексных градостроительных мер по защите жилой застройки от шума (рис. 19).

Основой генерального плана и карты шума города является система городских улиц и дорог.

Разработку схемы расположения источников шума города необходимо начинать со сбора сведений, позволяющих дать характеристику источников шума в городе, его «полюсов» шума. Они должны включать:

1. Условия движения на магистральных улицах города — интенсивность и скорость движения, количество единиц грузового и общественного транспорта в потоке, наличие мощных дизельных автомобилей, трамваев.

2. Данные о магистральных улицах — поперечные и про-дольные профили, длина перегонов, типы транспортных узлов с пересечениями в разных уровнях, типы перекрестков и площадей, покрытие дорожной одежды, конструкция трамвайного пути.

3. Данные о наличии больших стоянок открытого типа, трансформаторных подстанций.

4. Характеристику размещаемой промышленности.

5. Характеристику внешнего транспорта — интенсивность и скорость движения, конструкция рельсового пути, наличие мостов и путепроводов, класс и месторасположение аэропорта, авто- и железнодорожного вокзалов и т. д.

6. Сведения о строительном зонировании, плотности жилого фонда по районам и отдельным магистралям, типах возводимых зданий.

7. Данные о размещении территорий и объектов, тре-бующих особо комфортных условий (больниц, научно-ис-следовательских институтов, парков и др.).

29. Методы оценки шумового загрязнения жилой застройки (графический и инструментальный)[5] +

Общая акустическая характеристика большинства источников шума в городе известна благодаря результатам многолетних измерений шума в городах, проводимых специализированными лабораториями по борьбе

с городским шумом (НИИСФ, ЦНИИП градостроительства, МИСИ, ВИИГХ, ДИСИ и др.).

Однако в реальных городских условиях часто возникает необходимость проводить натурные измерения с целью:

определения уровней шума транспортных потоков и других источников городского шума для построения карты шума города;

уточнения закономерностей распределения шума в условиях городской застройки.

уточнения эффекта снижения шума за экранами;

анализа шумового режима в жилой застройке.

30. Классификация и характеристика источников шума в городской застройке[5,6] +

Основными источниками шума в городе являются сред­ства транспорта, промышленные предприятия, инженер­ное оборудование зданий, бытовые приборы, сами жи­тели.

Можно выделить следующие виды источников город­ского шума: отдельные автомобили и механизмы; транспортные потоки на магистральных улицах и до­рогах;

рельсовый транспорт (поезда метрополитена, железно­дорожные составы, трамваи);

промышленно-складские и торговые предприятия и зоны;

микрорайонные;

жилищно-коммунальные.

Часть из перечисленных источников городского шу­ма действует непосредственно на селитебной террито­рии, а часть — на ее границе. Поэтому в более об­щем виде источники шума в городе можно подразделить на источники шума селитебной и внеселитебной терри­торий.

На селитебной территории города наиболее мощными н часто встречающимися источниками являются транс­портные потоки, рельсовый транспорт, а также некоторые промышленные и коммунальные предприятия; вводы внешнего транспорта в виде железнодорожных веток и автострад; стоянки, гаражи, автозаправочные станции и станции технического обслуживания, танцевальные и концертные площадки; спортивные и хозяйственные пло­щадки, трансформаторные подстанции, площадки для игр детей, плескательные бассейны; торговые центры; стро­ительные площадки.Зона влияния одних источников шума ограничивается только территорией микрорайона, других — территорией жилого района.

Микрорайон стал основной структурной единицей сели­тебной территории города. Поэтому необходимо источни­ки шума, влияющие на шумовой режим территории и жи­лой застройки микрорайонов, выделить в особую группу. Это магистральные и жилые улицы, игровые и спортив­ные площадки и бассейны, инженерные блоки и транс­форматорные подстанции, площадки для стоянки и раз­ворота автомобилей, гаражи.

К внеселитебным источникам шума относятся промыш­ленные и коммунально-складские зоны, отдельные предприятия и коммунальные хозяйства, внешний транс­порт.

Кроме того, существуют источники шума и внутри зданий. Однако в настоящей книге они рассмотрены не будут.

По времени воздействия источники шума можно под­разделить на постоянные и непостоянные.

Источники городского шума подразделяются также на точечные и линейные. К точечным относятся отдельные автомобили, плескательные бассейны и т. д., к линей­ным—транспортные потоки и железнодорожные сос­тавы

31. Градостроительные мероприятия для защиты от шума[5,6] +

Акустический комфорт может быть достигнут только путем проведения различных мероприятий, влияющих на снижение уровня шума. Защита городских территорий от шума предусматривает:

1. Снижение уровня шума самого источника или его локализацию.

2. Снижение уровня звука на пути его распростране­ния.

3. Непосредственную изоляцию объекта защиты.

Меры по снижению шума разнообразны и зависят от

конкретных условий.

К принципиальным градостроительным решениям, спо­собствующим снижению шума, относятся:

1. Увеличение расстояния между источником и защи­щаемым объектом.

2. Применение акустически непрозрачных экранов-от­косов, стен и зданий-экранов.

3. Применение специальных шумозащитных полос озе­ленения.

4. Различные приемы планировки, рациональное раз­мещение шумных и защищаемых объектов микрорайонов и т. д.

5. Применение рациональных приемов застройки ма­гистральных улиц.

6. Максимальное озеленение территории микрорайо­нов и разделительных полос магистральных улиц.

7. Использование рельефа местности и др.
