Виды деформаций зданий и сооружений 3 page







Опорная конструкция состоит из рандбалок, поперечных связей, опорных и ходовых балок. Рандбалки охватывают наружные и внутренние стены, создавая вместе со связями опорную раму. Ходовые балки укладывают на катки, которые опирают на рельсы. Давление от здания передают на них, забивая стальные клинья между поперечными и ходовыми балками.

Приспособления для передвижки зданий делят на тянущие и толкающие. По прямой передвигают только тянущими или комбинацией тянущих и толкающих.

По криволинейным путям передвигают только толкающими приспособлениями. Тянущие приспособления состоят из системы полиспастов. Часть блоков устанавливают на здании, а другую — за пределами пути передвижения. Их крепят к анкерам, надежно защемленным в грунте. Толкающими приспособлениями являются домкраты. Их устанавливают сзади передвигаемого здания и распирают между стеной и упорами, укрепленными на рельсах. Применяют ручные, гидравлические и электрические домкраты. Скорость перемещения здания составляет от 8 до 20 м/ч. Перемещение на 100 м занимает несколько часов.



18. Надстройка зданий[3]

Наиболее распространенным способом реконструкции жилой застройки является -надстройка зданий. Надстройка — это повышение этажности здания или его частей. Такой вид реконструкции является наиболее эффективным, поскольку в результате можно увеличить полезную площадь без расширения площади застройки.

Решение об увеличении высоты зданий принимают, как правило, по градостроительным соображениям. Они сводятся к определению высоты надстройки по заданной этажности застройки, по обеспечению нормативных разрывов между смежными зданиями, плотности жилого фонда и населения, проживающего на территории.

Различают два типа конструктивных схем надстроек. К первому — относят реконструкцию с восприятием нагрузки от надстраиваемых этажей на старое здание. Ко второму — с передачей массы этих этажей на самостоятельные фундаменты (рис. 2.12).

Разновидностью первого типа является надстройка без изменения существующего конструктивно-планировочного решения здания и существенного усиления его несущих элементов. В конструкциях стен и фундаментов используют запасы прочности.

Вторая схема надстройки характерна изменением конструктивно-планировочного решения и усилением несущих элементов. В первую очередь стремятся освободить от дополнительной нагрузки наиболее напряженные части существующего здания и загрузить другие, менее нагруженные. Перекрытия надстройки, например, опирают на поперечные стены, если существующие оперты на продольные.

Промежуточную колонну вводят, если расстояние между стенами велико. Если же это расстояние не превышает 7 м, то колонну не ставят.

По всему периметру здания на уровне стыка старой и новой кладки устраивают разгрузочные пояса. В пояса заанкеровывают балки перекрытий, создавая жесткую диафрагму. Пояс гасит деформации препятствует появлению трещин и их распространению от старой кладки к новой и наоборот.

Существует два вида поясов: нежесткие и жесткие. Нежесткие пояса применяют, когда количество надстраиваемых этажей не превышает половины существующих, при прочном основании и удовлетворительном состоянии стен. Нежесткие пояса делают армокирпичными железобетонными. Продольную арматуру подбирают с расчетом 1% армирования плошали перечного сечения пояса.

Жесткие пояса устраивают при плохом состоянии стен, слабых основаниях под фунда­ментами и при большом количестве надстраиваемых этажей. Пояса делают такими же, как нежесткие, но значительно большей высоты.

В надстройках с изменением конструктивной схемы для восприятия нагрузки от надстройки на элементы существующего здания укладывают прогоны различных видов. Это дает возможность перераспределять нагрузку для использования резервов несущего остова надстраиваемого здания (рис. 2.13).

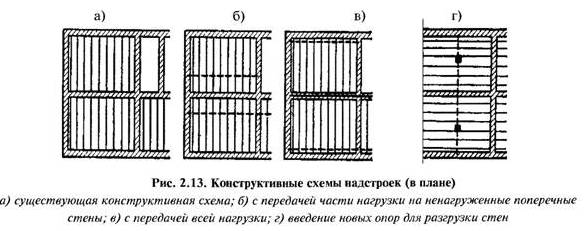

На схеме рис. 2.13,а изображена конструктивная схема здания с тремя продольными несущими стенами аналогичная существующей. На схеме рис. 2.13,6 показаны прогоны, опертые на поперечные стены, которые в существующем здании не несут нагрузки. Таким образом, освобождается от нагрузки средняя продольная стена, находящаяся в наиболее трудных условиях, и уменьшаются нагрузки на наружные стены в надстраиваемых этажах. На схеме «в» рисунка показано, как при помощи трех прогонов от нагрузки освобождены все продольные стены. На схеме «г» рисунка показана разгрузка несущих стен с помощью прогона с двумя консолями, опирающимися на дополнительно выделенные опоры. Такое решение принимают, когда требуется усилить существующие перекрытия.



Для выяснения возможности надстройки жилых зданий проводят предварительные исследования. Здания исторической застройки и индустриальные дома первого поколения имеют запас прочности и при удовлетворительном состоянии оснований допускают надстройку в один-два этажа без специального усиления. При этом по периметру несущих стен надстраиваемого этажа необходимо устраивать сплошной монолитный обвязочный железобетонный пояс. Дополнительные объемно-планировочные возможности для индус­триальных домов дает при реконструкции перекрестно-стеновая конструктивная система малого шага, представляющая возможность смены основной конструктивной схемы в надстраиваемых этажах. В надстройке возможно использовать резервы их несущей способности, перейдя на продольно-стеновую систему.

Надстройка большим числом этажей сопряжена с необходимостью усиления оснований - фундаментов, либо их новым формированием.

При создании домов переменной этажности, когда надстройка делается не над всем домом.а над его частью, эффект реконструкции повышается. Это важно в тех случаях, когда 5-этажное индустриальное здание находится в старой застройке и требуется сблизить архитектурные стили зданий.

Очень распространенным способом в настоящее время является надстройка зданий мансардным этажом (рис. 2.14, 2.15). Выбор конструктивных решений надстроек и мансард г 4—5-этажных жилых домах проводится при вариантном проектировании с наиболее эффективными объемно-пространственными решениями (рис. 2.16). Чаще всего такие надстройки проводятся на пятиэтажных кирпичных зданиях серии 1-511.

На рис. 2.17. показано устройство мансард из объемных блок-комнат, которые можно унифицировать.

В г. Санкт-Петербурге используют устройство мансардных этажей, которое добавляет 20-30 % жилой площади, при этом устройство двухуровневых с верхним освещением квартир повышенной комфортности придает городу традиционный петербургский стиль.

Рис. 2.14. Создание мансардного этажа выделением формой и материалом ограждающих конструкций




19. Улучшение внешнего вида зданий. Методы, конструкции и материалы. [3]

Улучшению внешнего вида зданий во всем мире уделяется большое внимание.

Можно различать три метода работ по сохранению, восстановлению или улучшению внешнего вида зданий.

Первый метод — это реставрация, т.е. наиболее полное восстановление первоначального или наиболее выразительного облика здания. Такой вид работ производят на объектах, имеющих признанные эстетические качества или историческое значение.

Реставрацию ведут на основе изучения и анализа процесса возникновения и эксплуа­тации здания, а особенно переделок и наслоений, появившихся за это время. Реставрация заключается в точном восстановлении особенностей отделки здания снаружи, его интерьеров, а также отдельных деталей.

Второй метод работ — частичная реконструкция или улучшение внешнего вида зданий путем ремонта, с ликвидацией сделанных в нем переделок, ухудшающих его. При этом допускается изменение отдельных фрагментов и деталей отделки. При частичной реконст­рукции домов с эклектической внешней декоративной отделкой может быть ликвидирована часть деталей, или их формы обобщают. С течением времени лепные или штукатурные изделия обычно теряют первоначальную форму и имеют дефекты (например, отпадение отдельных деталей и их кусков). Учитывая перенасыщенность фасадов разнородными украшениями, можно допустить некоторое упорядочение отделки, помня, однако, что всегда лучше сохранить сделанное ранее и возможно в большей степени.

В России и, особенно, в г. Москве в последние годы при реконструкции застройки много сделано по улучшению внешнего вида зданий.

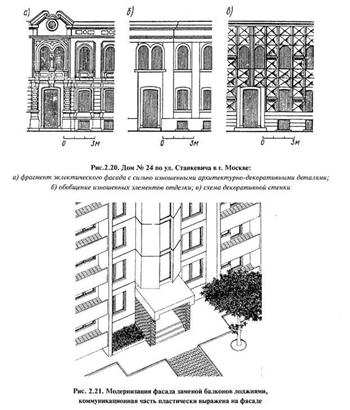

Примером частичной реконструкции может служить дом по ул. Станкевича, 24 в г. Москве (рис. 2.20.). Для дома характерна была чрезвычайно сложная система архитектурного декора, причем многие его элементы, имевшие при небольших размерах очень развитый и сложный рельеф, с течением времени потеряли свой первоначальный облик, как бы смазались (рис. 2.20,а).

При реконструкции дома был предложен вариант его отделки с обобщением части лепных деталей и тяг, но при сохранении общей композиции фасада (рис. 2.20,б,в).

Примерами улучшения фасадов домов индустриального строительства (где присутствует бетонная монотонность) являются проекты обогащения пластики фасада за счет замены балконов лоджиями (рис. 2.21, 2.22, 2.23) и усложнения пластики фасада за счет сочетания балконов, лоджий и эркеров различной глубины. На рис. 2.24 и рис. 2.25 фасады улучшаются за счет малых архитектурных форм — входов зданий; в первом случае это улучшение входа в здание ажурным вестибюлем — реализованный проект в Германии (г. Берлин, микрорайон «МеркишесФиртель»), а во втором — проектное предложение института ЦНИЭПжилище.

Третьим методом улучшения внешнего вида является полная реконструкция его фасадов с приданием зданию другого облика. Этот вид реконструкции может быть применен в зданиях, претерпевших большое количество изменений, в корне исказивших его пер­воначальный вид. При этом само наличие, качество и техническое состояние элементов отделки не только не украшают здание, но могут даже ухудшать впечатление от него.

В силу разных причин распространенным дефектом фасадных стен являются искривления их горизонтальных линий на всем протяжении или, чаще, на отдельных участках. В таких случаях следует максимально ослабить горизонтальные членения фасада, противопоставив им подчеркнутые вертикальные элементы. На рис. 2.26 показан дом на ул.Петровке, 26 в г. Москве с подобным дефектом, когда в качестве проектного решения было предложено ликвидировать горизонтальные пояса между выступающими вертикалями лестничных клеток. Прибегать к полной реконструкции фасадов можно лишь при всесторонней обос­нованности такого решения.






Через некоторое время после реконструкции появляется потребность в восстановлении первоначального облика здания.

Для спорных случаев рекомендуется прием коренного изменения внешнего вида, с возможностью возвращения к первоначальному состоянию путем устройства на фасадах здания декоративной стенки или своеобразного футляра (см. рис. 2.20,в).

В конце последней четверти XIX века появилось течение, называемое стилизацией, сущность которого заключается в подражании и развитии приемов и внешних атрибутов, свойственных определенным историческим эпохам и стадиям (готике, барокко, русскому и др.).

В настоящее время при реконструкции жилой застройки приемом «стилизация» пользуются в Германии. Четырех-пятиэтажные бетонные здания индустриальной постройки с плоской крышей немцы стилизуют под старину, декорируя фасад под кирпич и переоборудуя плоскую крышу на скатную из черепицы, добиваясь схожести здания с постройками начала XX века, характерными для их страны. В последнее десятилетие XIX и в начале XX века появляется забытый стиль модерн. Он отличается применением необычных, прихотливых форм и деталей в зданиях. В XX веке с появлением бетона строились здания с просторными помещениями и почти без декора­тивных деталей на фасадах.

20. Пристройки, вставки и встройки зданий. Особенности и конструкция.

Пристройки являются добавлениями к существующим жилым зданиям и новым строи­тельным комплексам.

Различают три вида пристроек (рис. 2.27). Чаще новый объем пристраивают в торец или сбоку здания, но иногда за счет пристройки можно увеличивать ширину корпуса.

Некоторые исследователи более радикальным способом увеличения площади квартир считают не надстройку, а пристройку эркеров, мансард, лоджий, галерей и вестибюлей.

Очень распространенным способом и эффективным с точки зрения архитектурного дизайна и восприятия является линейная жилая и общественная пристройка зданий вдоль улиц и магистралей в районах, застроенных индустриальным методом. На рис. 2.28 показан проект жилой пристройки по улице Вуллештрассе в микрорайоне «Марцан» в г. Берлине (Германия).

На рисунках 2.29 и 2.30 показаны проекты угловых пристроек в том же районе «Марцан» в г. Берлине (Германия). При этом во втором случае пристройка является башенной, которая замыкает угол жилой застройки.

Вставки между жилыми домами помогают получить дополнительные объемы, как по жилым, так и нежилым помещениям. В условиях сложившейся застройки приемы формиро­вания жилых групп с помощью вставок на основе различных вариантов возможного распо­ложения домов показаны на рис. 2.31. Схему Па целесообразно использовать, когда плоско­сти фасадов обращены друг к другу; в этом случае, при расстоянии между зданиями от 30 до 40 м, новый дом будет образован одной или двумя секциями и в зависимости от конкретных условий высота нового объема может равняться высоте окружающих жилых домов или отли­чаться от нее. При смещении плоскостей фасадов относительно друг друга применяются вставки по схемам «б» и «в». При близкой постановке зданий торцами друг к другу целесообразны к применению схемы «г» и «д» (рис. 2.31).

На рисунках 2.32 и 2.33 показаны вставки между домами, расположенными, в первом случае — торцами друг к другу, а во втором — между домами, расположенными под углом друг к другу.

Таким образом, тип вставки определяется характером взаимного расположения зданий и величиной разрыва между ними

.








21. Деформационные швы. Устройство и применение. [3]

В зависимости от назначения применяют следующие деформационные швы: температурные, осадочные, антисейсмические и усадочные.

Вертикальный шов (зазор), разделяющий стены здания на всю высоту, называют деформационным. Его назначение — предотвратить появление трещин в стенах и других конструкциях от неравномерной осадки здания или перепада температур.

Осадочными швами разделяют здание по длине на части, чтобы предупредить разрушение конструкций в случае возможной неравномерной осадки отдельных частей. Осадочные швы проходят от карниза здания подошвы фундамента, расположение швов указывают в проекте.

Швы в стенах (65, а, б) выполняют в виде шпунта толщиной, как правило, 1/2 кирпича или в четверть с прокладкой в зазор кладки пакета из просмоленной пакли, обернутой двумя слоями толя, а в фундаментах (65, в) — без шпунта. Над верхним обрезом фундамента под шпунтом стены оставляют зазор (карман) на высоту кладки в 1...2 кирпича, чтобы при осадке шпунт не упирался в кладку фундамента. Иначе в этом месте кладка может разрушиться. Осадочные швы в фундаментах и стенах законопачивают просмоленной паклей.

Чтобы поверхностные грунтовые воды не проникли в подвал через осадочный шов, с наружной стороны его устраивают глиняный замок или применяют другие меры, предусмотренные проектом.

Температурные швы предохраняют здания от трещин при температурных деформациях. Насколько велики эти деформации, можно судить, например, по следующим данным: каменные здания, имеющие летом при 20 °С длину 20 м, зимой при •—20 °С становятся короче примерно на 10 мм.

Температурные швы делают также в виде шпунта, но в отличие от осадочных они проходят только в пределах высоты стен здания. Ширину температурных швов в стенах при кладке назначают от 10 до 20 мм, меньшую — при температуре наружного воздуха во время кладки 10 °С и выше. Конструктивно температурные выполняют так же, как осадочные.

Осадочные швы делаются в тех местах, где можно ожидать неравномерной осадки разных частей зданий: на границах участков с разной нагрузкой на основание, что обычно является следствием перепада высоты зданий (при разнице высот более 10м устройство осадочных швов является обязательным), на границах участков с разной очередностью застройки, а также в местах примыкания новых стен к существующим, на границах участков, расположенных на разнородных основаниях, во всех прочих случаях, когда можно ожидать неравномерной осадки смежных участков здания.

Конструкция осадочного шва должна обеспечивать свободу вертикального перемещения одной части здания относительно другой. Поэтому осадочные швы в отличие от температурных устраивают не только в стенах, но и в фундаменте здания, а также в перекрытиях и крыше. Таким образом, осадочные швы прорезают здание насквозь, разделяя его на отдельные части.

22. Благоустройство дворовых территорий.[3]

Благоустройство территории жилой застройки включает в себя: устройство внутренних дворов, палисадников: озеленение; устройство жестких покрытий для движения транспорта и тротуаров для пешеходов; устройство площадок различного назначения (детские игровые, спортивные, хозяйственные, парковочные для машин и т.д.).

На рис. 2.39 показано внешнее благоустройство части территории застройки. Надо учесть, что условия благоустройства могут быть разными. В старой застройке присутствуют тесные, узкие и темные дворы, так называемые «дворы-колодцы». В новой застройке, наоборот, дворы большие и светлые, но зачастую пустые и неблагоустроенные. И подходы к благоустройству различных дворов разнообразные. Старая застройка представляет мало возможностей для благоустройства и озеленения территории. Поэтому изучается первоочередный спрос нехватаюших элементов благоустройства во дворе и это очень тесно связано с разуплотнением или сносом старых строений.

Имеются проблемы другого рода в новых микрорайонах, где проводится уплотнение за-стройки. В данном случае присутствую! большие дворы, но их можно разделив на зоны и, применяя различные элементы благоустройства, приблизить по масштабам к человеку, сделать более уютными.

Территория каждого двора должна иметь зоны по использованию:

зона отдыха;

спортивно-игровая зона;

хозяйственная зона;

зона движения.

Не в каждом дворе можно разместить все эти зоны, тогда приходится размещать часть зоны или самое необходимое. Очень редко удается разместить в небольших дворах старой застройки спортивные площадки, садики или террасы. Вместо спортивных площадок могут быть поставлены лишь столы для тенниса и т.п. К необходимым элементам благоустройства, которые обязательно присутствуют в каждом дворе, относятся дорожки, проезды и проходы, мусорные и хозяйственные площадки и элементы озеленения, хотя бы минимальные. Разбить газон или сад в небольшом дворе невозможно, но всегда можно посадить пару деревьев, устроить клумбу или перголу.

Такие элементы, как скамейки, скульптурные формы, фонтанчики или небольшие бассейны не требуют больших площадей, но последние требуют больших затрат, зато очень украшают двор и с их помощью можно создать уютные уголки для отдыха взрослого населения. Беседки размещают, как правило, во дворах большей площади. Желательным и необходимым элементом в каждом дворе являются детские игровые площадки. Но, к сожалению, во многих тесных дворах такой возможности нет из-за недостатка площади. В таких случаях устраивают детскую площадку одну на несколько дворов в каком-нибудь более крупном дворе, а в остальных мелких — лишь игровые сооружения для самых маленьких детей.

При устройстве пешеходных дорожек, тротуаров и проездов в России зачастую до сих пор в качестве покрытий используют асфальт и бетон. Асфальтовое покрытие

является токсичным, особенно при испарениях летом. Необходимо применять, в основном, покрытия из экологически чистых природных материалов: песка, гравия, природного камня, кирпича и дерева. Для того чтобы максимально сохранить природную среду, необходимо устраивать бортики для отделения газонов и посадок от дорожек. Либо, если это каменные дорожки, желательно оставлять зазоры между камнями, чтобы земля «дышала».

Площадки для сбора мусора — необходимый элемент благоустройства жилой территории, без которого не может существовать двор. Они, конечно, сильно портят вид во дворе и поэтому при реконструкции и благоустройстве дворов их надо сделать как можно незаметнее, огородить загородками и озеленить растениями или кустарниками.

На рисунках 2.40 и 2.41 показаны схемы расположения и использования детских игровых площадок различных уровней и примеры нормативов по размерам детских площадок с соблюдением безопасности из опыта Германии.Проблема парковки автомобилей всегда является острой, особенно при увеличении автопарка машин и нехватки внутридомовой территории. Зачастую жители вынуждены оставлять свои машины вдоль внутридомовых проездов и улиц, что создает неудобства, как лля пешеходов, так и для владельцев машин. В новых районах также не хватает мест для парковки, либо они неорганизованные, стихийные — на пустырях, тупиковых улицах, площадях и т.п. Есть несколько путей решения данной проблемы. Во-первых, это просто парковки машин «под окнами». Это приемлемо для крупных микрорайонов, где есть достаточно места; в таком случае парковку машин отделяет от дома ряд деревьев. Во-вторых, выделяются специ­альные места для стоянки во дворе или перед домами. Они устраиваются только для жителей близлежащих домов и по возможности в местах, не граничащих с детскими площадками и местами отдыха, либо хорошо от них отделяются загородками и озеленением. В-третьих, это размещение различных видов гаражей, в виде различных наземных и надземных гаражей — стоянок, в том числе и многоярусных. Подземные гаражи могут располагаться как под территорией двора, так и под домами, а также комбинированные. Если гараж располагается под дворовой территорией, то она освобождается для использования ее под озеленение, детские площадки, места для отдыха.

Тротуары для пешеходов надо устраивать только по основным путям движения. В процессе эксплуатации и реконструкции строительного фонда пешеходные пути частично изменяют в связи со сносом или сооружением какой-либо постройки, открытием нового магазина или остановки городского транспорта на ближайшей улице. Появление новых направлений движения пешеходов нужно вовремя заметить и правильно учесть.

Закономерности пешеходного движения представлены на рис. 2.42. Следует учитывать закономерности движения людей на местности в различных условиях.

Когда человек идет по открытой, свободной от заметных препятствий местности, от начальной точки к видимой цели движения, он обычно не идет по прямой, а отклоняется от нее в пределах 0,1 длины пути с углами между прямой линией и фактическим путем порядка 15—250 (рис. 2.42,6). Если на пути пешехода встречаются небольшие, легко преодолимые препятствия вроде канавок, остатков бетонных плит, участков густой травы, он обходит их с углами до 30°, что является критической величиной угла (2.42,в).

При явно непреодолимых препятствиях (здание, пруд) пешеход находит наиболее короткий маршрут их обхода. Если даже за препятствием не видно цели движения, путем дальней ориентации люди определяют самый подходящий путь движения с точностью порядка 10 % длины.

В системе озеленения городской застройки выделяются три категории зеленых насаждений:

общего пользования — парки культуры и отдыха, детские, спортивные парки (стадионы), парки тихого отдыха и прогулок, сады жилых районов и микрорайонов, скверы, бульвары, озелененные участки при общегородских торговых и административных центрах, лесопарки и т.д.

ограниченного пользования — насаждения на жилых территориях, насаждения на территориях детских и учебных заведений, спортивных, культурно-просветительных и общественных учреждений, на территориях предприятий промышленности и т. д.

специального назначения — насаждения вдоль улиц, магистралей и на площадях, насаждения коммунально-складских территорий и санитарно-защитных зон, ботанические, зоологические сады и парки, выставки, насаждения ветрозащитного, водо- и почвоохранного значения, противопожарные насаждения, насаждения мелиоративного назначения, питомники, цветочно-оранжерейные хозяйства, насаждения кладбищ и крематориев.

Любой объект городских зеленых насаждений независимо от его специфических функций является составной частью единой системы озеленения города, его архитектурно- планировочной структуры с учетом природно-климатических особенностей.

В жилом районе зеленые насаждения включают насаждения общего пользования (сады жилых районов, микрорайонов, бульвары, скверы и т.д.) и насаждения ограниченного пользования и специального назначения (озелененные дворы, участки школ, детских садов, посадки на улицах и площадях и т.д.). Если отсутствует одна из составных частей системы озеленения, то ее надо компенсировать за счет увеличения площади других видов зеленых насаждений, добиваясь того, чтобы не менее 50 % территории жилого района было занято зелеными насаждениями.



23. Реконструкция подземной части зданий (фундаменты)[3]

В процессе длительной эксплуатации зданий и сооружений происходят деформапии фундаментов. При строительстве зданий на слабых грунтах основными причинами деформаций являются неравномерные осадки, вызывающие разрушения самих фундаментов, стен, колонн, перекрытий.

Для исправления выявленных дефектов и сверхнормативной деформации фундамента установлена система планово-предупредительного ремонта, состоящая из периодических текущих и капитальных ремонтов основания и фундаментов зданий.

Выбор технологии усиления оснований и фундаментов зависит от категории состояния здания, а также категории риска предполагаемых работ по консервации, реставрации либо реконструкции. Основополагающими при выборе технологии усиления являются факторы, связанные с конструктивными особенностями здания, состоянием грунта в основании и оснащенностью организаций, осуществляющих работы.

Под термином «усиление» понимают повышение несущей способности, прочности конструкции. Соответственно, усиление основания связано необходимостью улучшить условия функционирования конструкции при внешних и внутренних воздействиях.

4.2.1. Анализ существующих подходов по усилению грунтов оснований и несущей способности конструкций фундаментов и стен

Появление трещин в стенах здания и фундаменте происходит вследствие различных причин: ошибки при проектировании (например, несоблюдение необходимой глубины заложения фундамента, образование пустот под фундаментом из-за воздействия грунтовых вод), неудовлетворительная эксплуатация (протечки водопроводных и канализационных труб), производственные ошибки при строительстве, низкое качество работ и другие причины. Известны случаи, когда при относительно небольшом увеличении нагрузок на фундамент возникают его осадки или повреждения и, как следствие, последующие деформации всего здания.

Усиление фундамента и окружающего грунтового массива можно произвести следующим образом. С дневной поверхности или из подвального помещения сквозь тело фундамента на заданную глубину, с некоторым шагом и под определенным углом, бурятся инъекционные скважины малого диаметра, через которые в тело фундамента и окружающие грунты под высоким давлением (от 0,3 до 1,2 МПа) нагнетаются специальные растворы, которые заполня­ют все пустоты, уплотняют и пропитывают грунты (см. рис. 4.1). Такой способ усиления достаточен, например, при утяжелении межэтажных перекрытий и надстройки мансардного этажа.

При значительном увеличении нагрузок на старый фундамент при ремонте и рекон­струкции зданий возникает необходимость в создании дополнительного фундамента в виде буронабивных свай среднего и большого диаметров (100—300 и более мм). Длина таких свай бывает 5—20 м. Скважины могут пробуриваться через старый фундамент или рядом с ним, которые затем армируются и заполняются бетоном. В случае, если требуется увеличение ширины фундамента, рядом с ним возводится железобетонная стена, скрепленная со старым фундаментом анкерами.

Способ усиления, как и составы используемых инъекционных растворов, определяются после обследования объекта и зависят от величины нагрузок на фундамент, от инженерно- геологических характеристик грунтов, их фильтрационных характеристик и от состояния самого фундамента.

Рис. 4.1. Схема усиления грунта и фундамента:

1. Зона распространения раствора;

2. Буроинъекционные скважины



В Финляндии, Швеции, Венгрии получили распространение многосекционные сваи вдавливания типа «Мега», используемые для усиления оснований и фундаментов. В ряде случаев сваи подводили непосредственно под фундамент.

Такие сваи могут быть круглого и квадратного сечения с массой отдельных секций до 100 кг. Обычно сваи изготавливают из железобетонных трубчатых элементов длиной до 1 м, что позволяет легко их перемещать, в т.ч. перекатыванием по площадке. Последовательность работ по вдавливанию свай такова (см. рис. 4.2). Нижний первый элемент с заостренным наконечником (в слабых грунтах без заострения) погружается домкратом. После задавливания первого элемента, далее производится наращивание сборных стыкованных свайных элементов и осуществляются последующие циклы погружения составной сваи до тех пор, пока острие не достигнет плотных фунтов для обеспечения необходимой несущей способность всей системы в целом. Последним устанавливают верхний головной свайный элемент, площадь поперечного сечения которого больше плошали сечения ствола сваи. Головной элемент объединяется с фундаментом с помощью ростверка.
