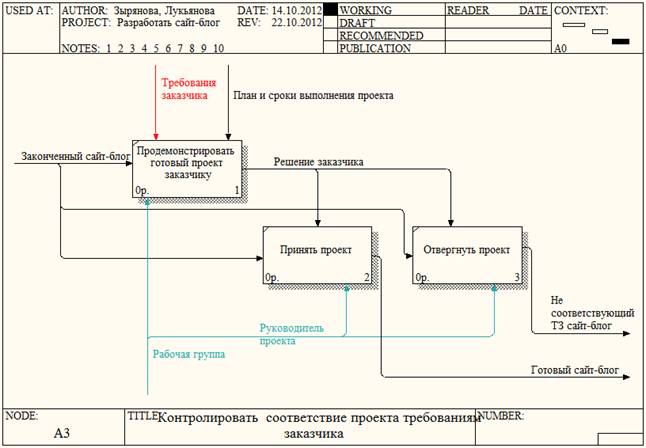

Диаграмма А3

Законченный сайт-блог демонстрируется заказчику, который решает, удовлетворяет ли сайт его требованиям и ожиданиям, высказывает свои предположения и пожелания, если таковые имеются, и сайт отправляется на доработку, и принимает проект, если ему все нравится. Готовый сайт-блог запускается.

Дальнейшая декомпозиция блоков не проводится, так как блоки достаточно детализированы для описания работы данного этапа.

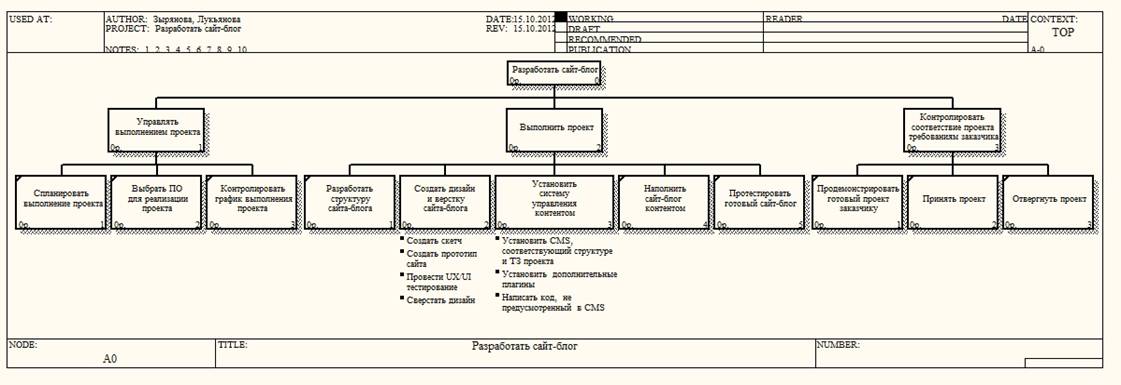

ДиаграммаNodeTree.

Диаграмма NodeTreeпредставляет модель в виде отношений между родительскими и дочерними узлами модели в форме древовидного графа. Диаграмма показывает не взаимосвязи между функциями, а иерархическую зависимость функций. Диаграмма использует традиционное дерево иерархий, в котором верхний узел (блок) соответствует контекстной диаграмме, а нижний уровень – декомпозицию потомков.
