Типовые каналы и групповые тракты цифровых систем передачи
Тракт групповой -комплекстехническихсредствсистемыпередачи,предназначенныйдляпередачисигналовэлектросвязинормализованногочислаканаловтональнойчастотыилиосновныхцифровыхканаловвполосечастот и соскоростьюпередачи,характерныхдляданногогрупповоготракта. В сетяхскоммутациейканалов, в отличиеот сетейскоммутациейпакетов нет общеймодели,подобноймоделиOSI илиTCP/IP, хотянабори иерархиясетевых протоколовискоростейпередачитакжесуществует.Изначальносетис коммутацией каналовсоздавалисьдляпередачителефонноготрафика.Дляпередачиполинии связителефонногосигналасполосойчастотΔ F с =0,3…3,4кГцдолженбыть сформирован каналтональнойчастоты (КТЧ) сширинойполосыпропусканияΔ F к=4 кГц.В цифровых системахВРКчастота дискретизациителефонногосигналав соответствиестеоремойКотельниковаприэтомсоставит F д =8кГц.При использовании8-разрядногокода информационный потокравен 64кбит/сек и получилназвание основнойцифровойканал(ОЦК). Объединение32ОЦК(30 рабочихи2служебных)создаетпервичныйцифровойканал(ПЦК)соскоростью2048кбит/сек.В Европейскойсистемеплезиохроннойцифровойиерархии (Plesiochronous Digital Hierarchy – PDH) ПЦК обозначается Е1. Мультиплексирование(объединение)4-хпотоковЕ1создаетвторичный поток Е2. Четырепотока Е2формируют третичный поток Е3, апри мультиплексировании четырехпотоков Е3получаютпоток Е4. Частота следованияканальных интервалов для потока E1 составляет F ки = F д N = 8 кГц * 32 =256 кГц. Каждый канальный интервалсодержит m =8двоичныхразрядов,которыеследуютстактовойчастотой F т= F ки m = F д N m =256кГц*8 =2048кГц. Е1→ mF д N = 8 бит×8кГц× 32= 2048 кБит/c.

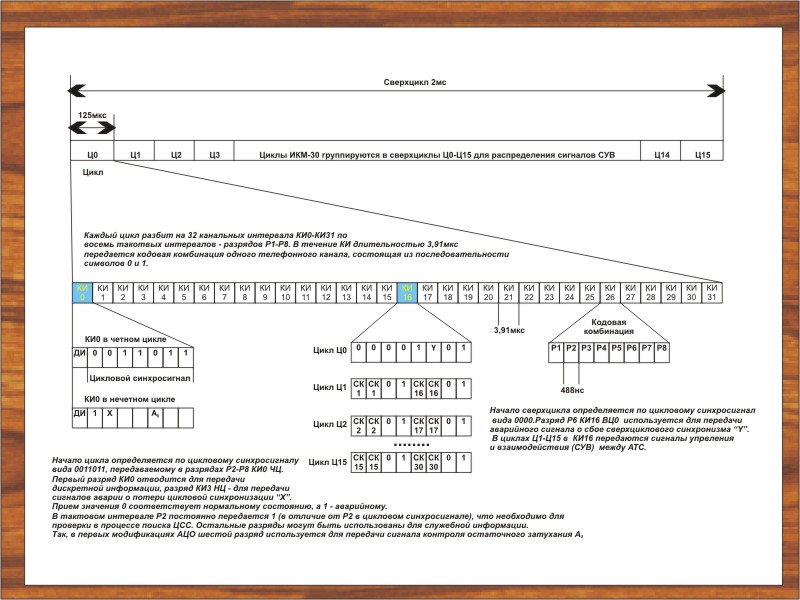

Структура потока E1 приведена на ниже. Структура потока E1 (2048 кбит/с) На телекоммуникационных сетях организуются типовые цифровые каналы (тракты), основными из которых являются (в скобках приведена абсолютная и относительная нестабильность частоты задающих генераторов): - основной цифровой канал (ОЦК) со скоростью передачи 64 (1 ± 50∙10-6) кбит/с; - субпервичный цифровой канал (СПЦК) со скоростью передачи 480 (1 ± 50∙10-6) кбит/с; - первичный цифровой канал (ПЦК) E1 со скоростью передачи 2048 (1 ± 50∙10-6) кбит/с; - вторичный цифровой канал (ВЦК) E2 со скоростью передачи 8448 (1 ± 30∙10-6) кбит/с; - третичный цифровой канал (ТЦК) E3 со скоростью передачи 34 368 (1 ±20∙10-6) кбит/с; - четверичный цифровой канал (ЧЦК) E4 со скоростью передачи 139 264 (1 ± 15∙10-6) кбит/с.
|
