Задание 3. Разработка комплекса чертежей к проекту«Нестандартное помещение»средствами AutodeskAutoCAD

Средствами AutodeskAutoCADразработать комплекс чертежей к проекту «Нестандартное помещение».Комплекс должен включать следующие чертежи:

· общий план помещения с указанием основных размеров;

· план расстановки мебели;

· план покрытий половсо спецификацией;

· план потолковсо спецификацией;

· план расстановки светильников с указанием зон освещения со спецификацией.

Требования:

1. Функциональное назначение помещения выбрать в соответствии с направлением профилизации подготовки (таблица 1).

2. Весь комплекс чертежей выполнить в одном файле послойно, например, 1 слой – основные стены, 2 слой – внутренние перегородки, 3 слой – размеры, 4 слой – расстановка мебели, 5 слой – покрытие полов, 6 слой – потолки, 7 слой – светильники.

3. На слоях 5 слой – покрытие полов, 6 слой – потолки, 7 слой – светильники выполнить экспликацию, указав основные обозначения.

4. Примерные планы представлены на рисунках 5 – 8.

5. Для нанесения условных обозначений использовать обозначения в соответствии с ГОСТами:

· ГОСТ 21.205-93. Условные обозначения санитарно-технических систем;

· ГОСТ 21.614-88. Изображения условные графические электрооборудования и проводок на планах.

6. Чертеж подготовить к печати и распечатать на формат А4.

7. Для каждого чертежа подготовить рамку.

Таблица 1 – Функциональное назначение помещения

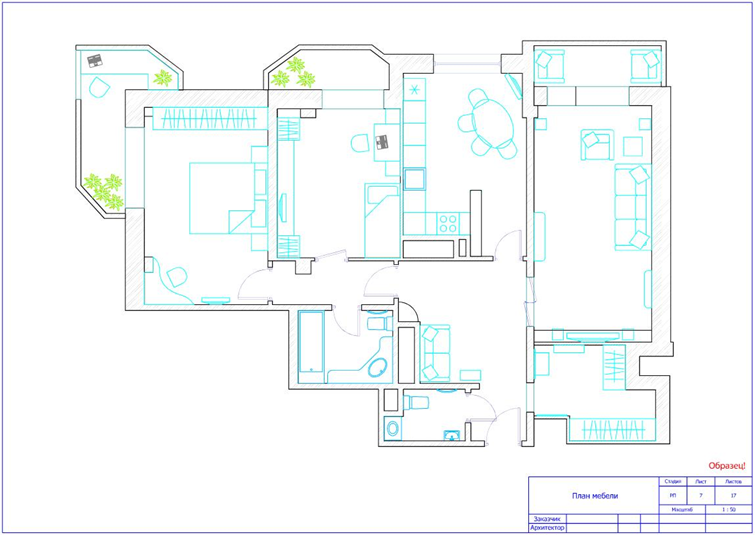

Рисунок 5 – План расстановки мебели

Рисунок 6 – План покрытия полов

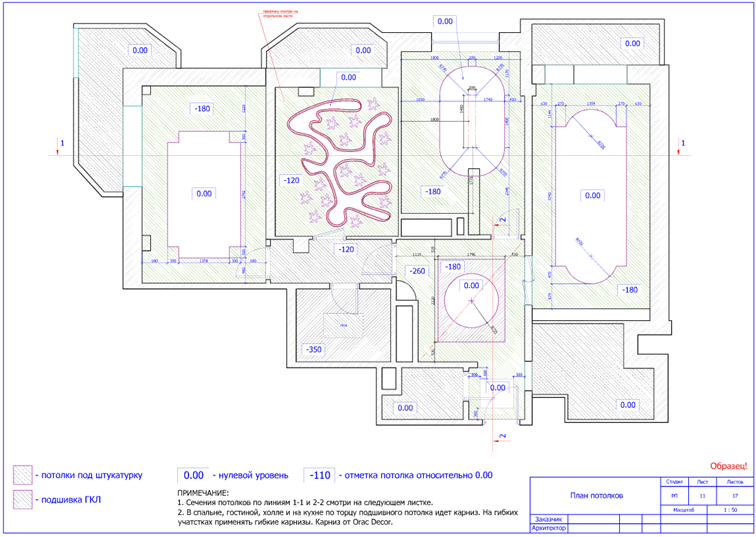

Рисунок 7 – План потолков

Рисунок 8 – План размещения светильников
