Общая характеристика асинхронных электродвигателей с короткозамкнутым ротором







Основными параметрами режима АД являются (рис. 9.1, а); актив­ная Р и реактивная Q мощности, потребляемые АД из электрической сети; ток статорной обмотки I1; электромагнитный момент на валу АД Мэ, равный в установившемся режиме моменту сопротивления ме­ханизма М мех; частота вращения со и скольжение ротора

где wс — синхронная частота вращения ротора.

Схема замещения представлена на рис. 9.1, б, на которой: R1, хs1 активное сопротивление и индуктивное сопротивление рассеяния ста­торной обмотки и R2, хs2 обмотки ротора; x1 2 индуктивное со­противление взаимоиндукции между обмотками статора и ротора.





В схемах замещения АД необходимо учитывать эффект вытеснения тока в обмотке ротора, который равносилен изменению сопротивлений R2 и xs2 этой обмотки. Степень вытеснения тока определяется частотой наводимых в обмотке токов, которая определяется скольжением. Из­менение сопротивлений обмотки ротора отображается зависимостями

где R, хs2с сопротивления, соответствующие синхронному (s = 0) жиму, R2п, хs2п - пусковому режиму (S = 1).

Эффект вытеснения тока в обмотках ротора приводит к увеличению активного сопротивления (до R 2п) и уменьшению индуктивного сопротивления рассеяния (до Xs2п) обмоток ротора в начальный период пуска АД (s = 1), что проявляется в увеличении пускового тока и пускового электромагнитного момента. Отношение активных сопротивлений KR = R2п / R2c зависит от глубины пазов на роторе и для реальных АД изменяется в пределах от KR = 1 до KR = 3,5. Отношение индуктив­ных сопротивлений Кx = Xs2c / Xs2п изменяется в пределах 1—2. Соотношение между коэффициентами:





Асинхронный двигатель характеризуется каталожными данными: номинальной мощностью на валу двигателя Р ном, кВт; номинальным междуфазным напряжением обмотки статора U ном, кВ; коэффициен­том полезного действия двигателя в номинальном режиме hном; коэф­фициентом мощности в номинальном режиме cosjном; скольжением в номинальном режиме shоm; пусковым током Iп в долях номиналь­ного тока статорной обмотки I 1ном; пусковым Мп и максимальным Мmax электромагнитным моментами в долях номинального Мном.

Параметры схемы замещения и режима принято представлять в от­носительных единицах. За базисные единицы принимают номинальную полную мощность АД SНОМ, номинальное напряжение Uном, номиналь­ный ток статорной обмотки

Эту систему относительных единиц АД назовем основной. Исключе­ние из основной системы относительных единиц делают для электро­магнитного момента, который выгодно выражать в долях номинально­го момента M HOM.

Основные параметры режима АД могут быть представлены через параметры схемы замещения, скольжение и напряжение на выводах по соотношениям:

активная мощность, потребляемая из сети,

реактивная мощность, потребляемая из сети,

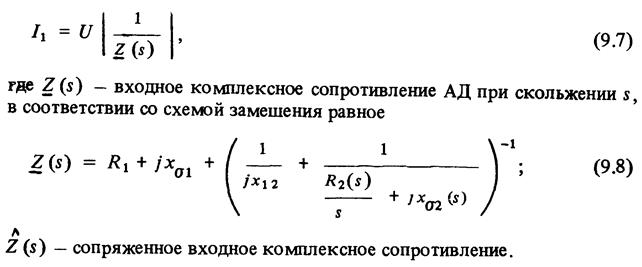

ток статорной обмотки



Зависимости активной и реактивной мощностей, тока статорной обмотки и электромагнитного момента АД от скольжения при номинальном напряжении называются пусковыми характеристиками. В качестве примера на рис. 9.2 приведены пусковые характеристики для АД типа АТД-5000.

Основными расчетными параметрами АД являются также синхрон­ное индуктивное сопротивление

и сверхпереходное индуктивное сопротивление

Активное сопротивление статорной обмотки можно определить ис­ходя из потерь мощностей в этой обмотке в номинальном режиме, ко­торые составляют относительно устойчивую долю (в среднем 0,3) об­щих потерь активной мощности в номинальном режиме:

Используя соотношения (9.5)-(9.8), для определения остальных параметров схемы замещения АД можно составить систему уравнений, выражающих параметры режима, соответствующие каталожным дан­ным. В каждом из уравнений следует выделить доминирующий пара­метр АД и преобразовать уравнения относительно доминирующих параметров к виду, удобному для расчетов.





Активное сопротивление роторной обмотки в пусковом режиме

где разность между каталожным и расчетным значениями пускового момента

Сверхпереходное сопротивление АД в пусковом режиме

где DIП = IП - IП1. Сопротивление хП не является параметром схемы замещения АД, поэтому уравнение следует дополнить соотношением, выражающим один из параметров схемы замещения через сопротивление хП

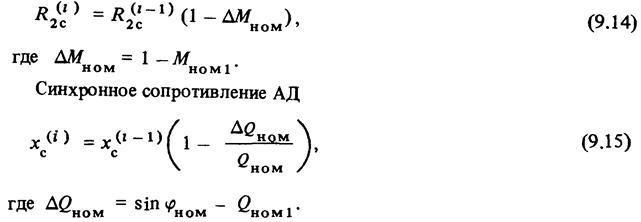

Активное сопротивление роторной обмотки в синхронном режиме



Сопротивление Хс не является параметром схемы замещения АД, поэтому уравнение следует дополнить соотношением, выражающим один из параметров схемы замещения через сопротивление Хс.

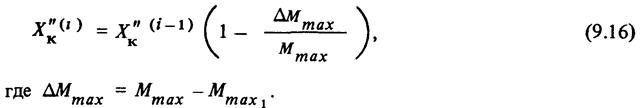

Сверхпереходное сопротивление X"к, соответствующее критическому скольжению sк,

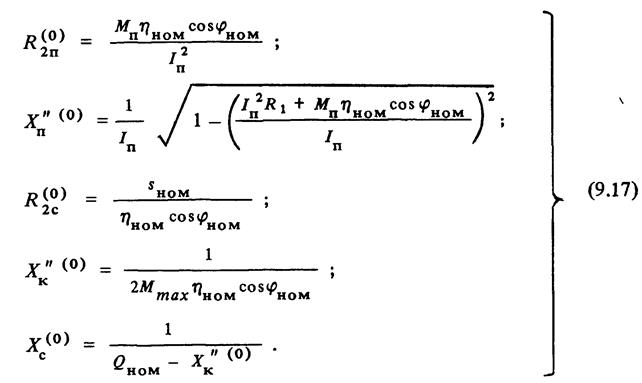

Система уравнений (9.12) — (9.16) представлена в виде, удобном для организации расчетов по методу последовательных приближений. За начальные приближения доминирующих параметров могут приниматься значения, определяемые выражениями, полученными на основе прибли-



женных соотношений, характеризующих АД:

Дополним систему уравнений соотношениями, выражающими индук­тивные сопротивления схемы замещения Xsl, Xl2, Xs2П, Xs2с через расчетные параметры xп", хс, xk".

Отношение индуктивных сопротивлений рассеяния обмотки ротора в синхронном и пусковом режимах Кx = Хs2сs2П выражается через отношение активных сопротивлений этой обмотки KR = R 2п/ R 2c в соответствии с уравнением

Индуктивное сопротивление рассеяния роторной обмотки при про­извольном скольжении s Xs2(s) = x12(X”(s) — Xsl)/(Xc - X" (s)). Из уравнений, определяемого отношением индуктивных сопротивле­ний Хs2к при критическом скольжении и xs2п при скольжении s = 1, следует

где коэффициент а выражается через уже определенные параметры:



Остальные параметры схемы замещения АД определяются соотношениями

Уравнения (9.12) —(9.21) определяют параметры схемы замещения и расчетные параметры АД через каталожные данные. Расчет осуществля­ется в следующей последовательности. По выражениям (9.17) опреде­ляются начальные приближения доминирующих параметров, по выра­жениям (9.10)-(9.20) — начальные приближения остальных парамет­ров схемы замещения АД. Затем определяются расчетные параметры режима и приближение доминирующих параметров. Расчеты по методу последовательных приближений продолжаются до тех пор, пока не будет выполнено условие

где Î — заданная точность расчетов по методу последовательных приближений. Опыт расчетов по изложенному алгоритму свидетельству­ет, что сходимость процесса расчетов при Î = 0,001 достигается за четы­ре—семь итераций.
