Методы и средства диагностирования дизельного двигателя

Приборы системы питания дизельного двигателя принципиально отличаются от подобных для карбюраторного двигателя. Поэтому использование диагностической аппаратуры для систем питания карбюраторных двигателей невозможно для систем питания дизельных двигателей.

В систему питания дизельного двигателя входят приборы, оказывающие влияние на расход топлива, такие как воздухоочиститель, фильтры предварительной и тонкой очистки топлива, подкачивающий насос, топливный насос высокого давления и форсунки, регулятор частоты вращения двигателя и привод. Наиболее интенсивному изнашиванию подвергаются плунжерные пары топливного насоса и форсунок, теряют свою упругость пружины. Нарушение герметичности и засорение элементов топливной системы приводит к перебоям в работе двигателя, а нарушение регулировок начала, величины и равномерности подачи топлива, угла опережения впрыска, давления начала подъема иглы форсунки, а также минимальной частоты вращения коленчатого вала в режиме холостого хода – к повышению расхода топлива и дымному выпуску отработавших газов.

Внешние признаки неисправной работы приборов системы питания дизельных двигателей приведены в таблице 2.1.

Таблица 2.1. Признаки нарушения нормальной работы системы питания дизельного двигателя и необходимые технические воздействия

Продолжение таблицы 2.1

Контроль работы фильтров предварительной и тонкой очистки топлива и технические воздействия заключаются в ежедневном сливе отстоя, промывке фильтрующих элементов при ТО-1 и замене их при выполнении операций ТО-2.

Засорение воздухоочистителя приводит к понижению мощности двигателя и перерасходу топлива. Воздухоочиститель проверяют при работе на запыленных дорогах при ТО-1, в условиях зимнего периода при ТО-2.

Давление топлива в магистрали низкого давления проверяют подключением контрольного манометра между фильтром тонкой очистки и топливным насосом; при частоте вращения кулачкового вала 1050 ± 10 об/мин максимальное давление должно быть не менее 4 кгс/см².

Топливный насос высокого давления должен обеспечивать равномерную подачу дозированных порций топлива к форсункам под высоким давлением в порядке работы двигателя в момент, соответствующий концу такта сжатия в цилиндрах.

При выполнении ТО-2 в случае повышенного расхода топлива насос высокого давления рекомендуется снимать с места и диагностировать на стенде. Проверка и регулировка начала подачи топлива производится с помощью моментоскопа (рис. 2.1) в следующей последовательности:

1 – стеклянная трубка; 2 – переходная трубка; 3 – топливопровод высокого давления; 4 – шайба; 5 – накидная гайка

Рисунок 2.1 – Моментоскоп

Техническое состояние форсунок определяют при выполнении ТО-2. Неисправную форсунку можно определить путем последовательного отключения цилиндров из работы. Для этого необходимо ослабить гайку у топливопровода высокого давления проверяемой форсунки так, чтобы топливо выходило наружу, минуя форсунку, что вызовет выключение цилиндра двигателя. Если при выключении двигателя изменения в работе двигателя не будет – форсунка неисправна, если же увеличатся перебои и неравномерность работы – форсунка исправна.

Для объективной проверки технического состояния форсунки с целью определения герметичности, давления начала подъема иглы форсунки и качества распыливания используют прибор КП 1609А (рис. 2.2).

1 – бачок для топлива, 2 – проверяемая форсунка, 3 – проверяемая форсунка, 4 – рычаг, 5 – корпус прибора

Рисунок 2.2 – Прибор КП 1609А для проверки и регулировки форсунок

При определении герметичности форсунки прибором КП 1609А необходимо:

– установить форсунку на прибор;

– завертывая регулировочный винт форсунки, одновременно рычагом 4 увеличивать давление до 300 кгс/см²;

– прекратить подкачку, наблюдая за снижением давления;

– при достижении 280 кгс/см2 включить секундомер, а при давлении 230 кгс/см² выключить.

Время падения давления топлива для изношенных форсунок должно быть не менее 5 с, а для новых распылителей – не менее 15 – 20 с.

Быстрое падение давления указывает на нарушение герметичности сопряжений форсунки. Увлажнение носика распылителя свидетельствует о неплотном прилегании запорной части иглы, что устраняется притиркой. Выход топлива из-под гайки пружины указывает на неплотность прилегания направляющей части иглы к корпусу распылителя форсунки.

Давление начала подъема иглы форсунки, равное 150 ± 5 кгс/см², проверяют по его значению в момент начала впрыска топлива в следующей последовательности:

– установить форсунку на прибор;

– снять колпак форсунки и отпустить контргайку регулировочного винта пружины;

рычагом 4 прибора медленно повышать давление, наблюдая за показаниями манометра 3, и определить давление начала подъема иглы, при котором начинается впрыск топлива;

– установить требуемое давление форсунки регулировочным винтом. При малом давлении впрыска регулировочный винт ввертывают отверткой, при большом – наоборот;

– затянуть контргайку (момент затяжки 7–8 кгс м) и вновь проверить давление начала подъема иглы.

Качество распыливания топлива считается удовлетворительным, если топливо впрыскивается в атмосферу в туманообразном состоянии и равномерно распределяется по поперечному сечению конуса струи. Начало и конец впрыска должны быть четкими, понижение давления при впрыске топлива должно быть 8–17 кгс/см², без подтекания топлива.

Для проверки качества распыливания топлива необходимо рычагом 4 прибора сделать несколько резких впрысков топлива через форсунку, а затем, качая рычагом 70–80 ходов в минуту, наблюдать за характером впрыска. Если качество распыливания плохое, необходимо отремонтировать или заменить форсунку.

Дизельные двигатели наряду с высокими технико-экономическими показателями имеют и отрицательные стороны, одной из которых является высокое содержание в отработавших газах аэрозолей, определяющих дымность пуска. Отработавшие газы дизельного двигателя содержат в основном частицы сажи, золы, несгоревшего топлива, масла, воды, что загрязняет атмосферный воздух и оказывает вредное воздействие на человека.

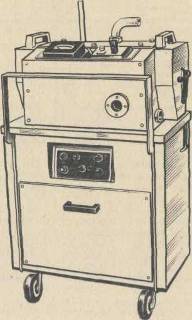

Для определения уровня дыма в отработавших газах дизельного двигателя создан прибор модели К 408 (рис. 2.3), питающийся от сети переменного тока напряжением 220 В.

Прибор состоит из двух узлов – электроизмерительного и газового, которые смонтированы в металлическом корпусе, установленном на подставке.

Электроизмерительная часть включает в себя фотоэлемент, электрическую лампу напряжением 12 В и мощностью 30 Вт, микроамперметр и потенциометр, обеспечивающий регулировку тока, идущего от фотоэлемента к микроамперметру.

Газовая часть состоит из пробоотборника, распределительного устройства, рабочей и эталонной труб и вентилятора.

Рисунок 2.3 – Прибор К 408 для определения уровня дыма в отработавших газах дизельного автомобиля

Порядок замера уровня дымности следующий:

– пробоотборник прибора закрепить на трубе глушителя;

– пустить и прогреть двигатель автомобиля;

– ручку переключения поставить в положение «замер»;

– по шкале микроамперметра, отградуированной в процентах дымности, определить уровень дымности.

Нормальным считается уровень дымности не более 50 единиц.
