Закрепите к потолку фланец метровой подпорки. Если межэтажная плита выполнена из бетона, используйте анкеры, если из дерева, то глухари

1.4) Лестницу строим сверху. Вид сверху см. рис. 5.:

Рис. 5

1.5) Установка первого винтового модуля. Отметьте на самоклеющейся линейке расстояние равное сумме толщины перекрытия и толщины ступени минус, шаг ступени. В нашем случае это 150+40-230=40 (это соответствует надписи 190 на линейке). Отрежьте нижнюю ненужную часть наклейки. Наклейте самоклеющуюся линейку на прикрепленную к потолку метровую подпорку так, чтобы верхний край наклейки был прижат плотно к фланцу подпорки (рис. 6)

(рис. 6)

Наденьте снизу первый винтовой модуль до метки 190 и поверните на угол 15 градусов (Рис. 5). Зафиксируйте винтовой модуль на столбе двумя болтами. Если в уравнении получается отрицательное число, то на этапе установки ступени это можно будет урегулировать приподнятием фланца ступени (возможно использование подступенка длинной до 280мм). Эта наклейка больше не понадобится, ее можно удалить в мусорную корзину.

1.7) Определение места стыковки верхней и нижней части столба. Отмерьте от низа первого винтового модуля шаг ступени (в нашем случае 230мм) столько раз, чтобы предполагаемый низ верхней части столба оказался в середине предполагаемого винтового модуля. Отметьте это место карандашом. Отрежьте от столба лишнее болгаркой по это отметке. Приставьте двухметровую подпорку к верхней части столба и отметьте на ней место стыковки карандашом. Отрежьте лишнее с этой подпорки и приставьте обратно. Совместите верхнюю и нижнюю часть столба. По вертикальному уровню выставьте нижнюю часть столба и отметьте карандашом на полу через отверстия точки сверления под анкеры/глухари.

Установка остальных винтовых модулей. Отметьте на новой самоклеющейся линейке шаг ступени и отрежьте ножницами как указано на рисунке выше (рис. Б, в нашем случае 230мм). Наклейте линейку на столб снизу впритык к первому модулю (Рис. 7), чтобы отметка 0 совпала с прорезью модуля.

(Рис. 7)

1.9) Наденьте снизу следующий винтовой модуль. Выровняйте его по самоклеющейся линейке, поверните на расчетный угол 20⁰. Зафиксируйте винтовой модуль на столбе двумя болтами. Аккуратно оторвите наклейку, ее можно использовать повторно для остальных винтовых модулей.

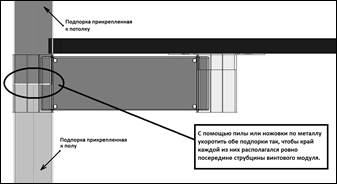

1.10) Повторите действия, описанные в пунктах (1.8) и (1.9), пока не закончится место на верхней части столба. Далее аккуратно, чтобы не повредить покрытие нижней части столба, нанизайте на него оставшиеся винтовые модули. Количество модулей определите по формуле: длину нижнего столба разделить на шаг ступени и округлить до ближайшего меньшего целого. После этого подтяните с нижней части столба ближайший винтовой модуль так, чтобы щель между верхним и нижним столбом располагался примерно посередине модуля, и зафиксируйте его болтами (рис. 8).

(Рис. 8)

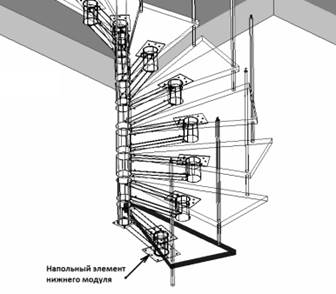

Повторите действия, описанные в пунктах (1.8) и (1.9), пока не закончится место на нижней части столба. Под самый нижний модуль подставьте напольный элемент. Проверьте вертикальность столба строительным уровнем. Закрепите на полу нижний фланец столба и напольный элемент. Хребет винтовой лестницы готов.

Монтаж: «Винтовая лестница» с центральным верхним креплением - «Вид 2».

2.0) Вид 2 отличается от вида 1 тем, что, во-первых, верхняя ступень устанавливается заподлицо с плоскостью пола второго этажа, и, во-вторых, верхняя часть столба не крепится к потолку. Крепление верхней части лестницы осуществляется посредством соединения одного/двух винтовых, средних и верхних модулей непосредственно в торец межэтажного перекрытия или к стене. Это необходимо чтобы столб имел максимальную поперечную устойчивость и не отклонялся в процессе эксплуатации лестницы. В приведенном примере (рис. 9) столб закреплен ответвлением от самого верхнего винтового модуля через средний модуль и через верхний модуль крепится к стене. Аналогичное ответвление можно выполнить от любого винтового модуля. Можно обойтись ответвлением из одного верхнего модуля, если радиус лестницы до 63см.

Рис. 9

Процесс сборки такой лестницы аналогичен сборке лестницы Вида 1. Но начинать необходимо с установки Верхнего модуля. Так же, если необходимо, можно комбинировать Вид 1 и Вид 2. По окончании сборки хребта можно установить пластиковую заглушку модуля в верхний торец столба.

2.2) УСТАНОВКА ВЕРХНЕГО МОДУЛЯ: Распакуйте упаковку «Верхний модуль». Он состоит из двух деталей:

· «Основной элемент верхнего модуля»

· «Подступенок верхнего модуля»

Вставьте «Подступенок верхнего модуля» в «Основной элемент верхнего модуль» до упора рис. 10.

	+		=
Основной элемент верхнего модуля		Подступенок верхнего модуля		Верхний модуль

Рис. 10

2.3) Расположите «Подступенок верхнего модуля» параллельно «Основному элементу верхнего модуля» (рис. 11), и затяните с максимальным усилием накидным гаечным ключом М17 два болта «Основного элемента верхнего модуля» для жесткого и надежного соединения.

Рис. 11

2.4) Ровно расположите Верхний модуль с помощью строительного уровня и закрепите на стене или на перекрытии, используя дрель и глухари¹ (анкеры²), таким образом, чтобы первая верхняя ступень встала в уровень пола верхнего этажа.

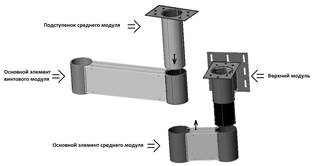

2.5) Распакуйте упаковку «Средний модуль». Он состоит из двух деталей «Основной элемент среднего модуля» и «Подступенок среднего модуля», также распакуйте «Основной элемент винтового модуля» и совместите их с установленным верхним модулем, как показано на рис. 12.

Рис.12

Расположите модули так, чтобы фланцы подступенков максимально охватывали саму ступень, а сама ступень ровно вписалась в требуемое пространство, как на рис. 13.

Рис. 13

МОНТАЖ: Ступени

Для монтажа ступеней и перил понадобится следующий инструмент:
1. Дрель
2. Сверло на 10 с длинным хвостовиком (сверлить ступени) под болт балясины
3. Сверло типа "перо" или фреза на 25 (сверлить ступени насквозь для балясин)
4. Шуруповерт с крестовой головкой
5. Вороток-трещотка с головкой на 17 (заворачивать болты и глухари)
6. Карандаш
7. Рулетка
8. Строительный уровень
9. Строительные перчатки (чтобы не испачкать шлифованные ступени)

3.0) После сборки хребта винтовой лестницы, приступите к установке фланцев ступени. Вставьте «Подступенок винтового модуля» в «Основной элемент винтового модуля» (рис. 14)

	+		à
Основной элемент винтового модуля		Подступенок винтового модуля		Винтовой модуль в сборе

Рис. 14

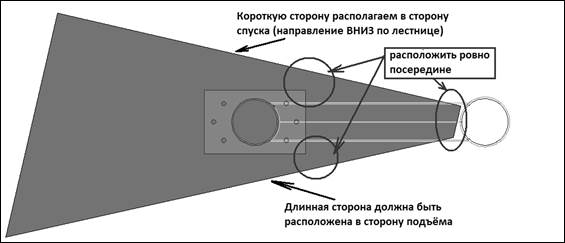

3.1) Расположите длинную часть фланца «подступенка винтового модуля» относительно тела «основного элемента винтового модуля», как показано на (рис. 16) и закрепите накидным гаечным ключом 2 болта, которые расположены рядом с вставленным «подступенком винтового модуля».

3.2) Установка ступеней: Наложите сверху ступень как показано на (рис. 16), если Ваша ступень 800мм и более в длину, и, если ступень имеет длину менее 800мм, как на (рис.11).

Рис.15

Рис. 16

Отметьте карандашом 6 мест сверления отверстий в ступени через отверстия в фланце ступени. Снимите ступень. Используя сверло на 8 с ограничителем 38мм, просверлите в отмеченных местах несквозные отверстия на глубину 38мм. Установите ступень обратно на фланец, совместите 6 отверстий и закрепите глухарями ступень к фланцу, используя все тот же ключ-трещетку с головкой М17. Повторите эту процедуру со всеми ступенями, включая самую нижнюю.

Установка ступеней Установите ступени на фланец и отметьте карандашом отверстия под крепления.

Обратите внимание на небольшой квадратный элемент, сделанный из фанеры размером 70х70мм, который поставляется в комплекте с винтовым модулем. Он играет роль усилителя острого края забежной ступени. Его необходимо подложить под ступень после установки ступени, чтобы исключить люфт этого края ступени по вертикали. Его следует крепить снизу в последнюю очередь на клей или двумя саморезами по дереву, под забежную ступень с острой стороны, как показано на рис. 17.

Рис.17

Установка балясин. Балясины устанавливаются, начиная с нижней ступени и далее вверх. Используя сверло типа перо на 25-26мм, просверлите в ступенях отверстия в местах, как показано на рисунке 18 и 5. Первая балясина должна пройти насквозь переднего угла первой ступени и упереться в пол. Вторая балясина прости насквозь переднего угла второй ступени и упереться в первую ступень. Приставьте в это место консоль. Выставляя по вертикальному уровню каждую балясину, удалите балясину и отметьте в середине консоли отверстие для болта М10, который будет закреплять балясину. Просверлите длинным сверлом М10 в отмеченных местах отверстия диаметром. Теперь вставьте все балясины.

	Установка балясин. Отметьте у края ступени центр декоративной консоли, идущей в комплекте.
	Просверлите сквозное отверстие обычным сверлом, а затем рассверлите "пером" на 25.
	В просверленное отверстие вставьте балясину и проверьте вертикаль по уровню.
	Отметьте центр балясины на нижней ступени.
	Просверлите длинным сверлом на 10 отверстие под болт крепления балясины.
	Вставьте балясину вместе с 3-мя декоративными консолями, так чтобы они прикрыли щели между балясиной и ступенями.
	Зафиксируйте снизу балясину болтом М10 идущим в комплекте. Проделайте аналогичные действия с остальными балясинами.
	Закрепите консоли на ступенях саморезами, идущими в комплекте.

Должно получиться примерно как рисунок 18.

Рис 18.

4.0) МОНТАЖ: Установка поручня ПВХ:
