Б) очиститель в сопряжении с кольцами

1- поплавок; 2 – нижний наружный кожух; 3 – трос для крепления; 4 – грузовой якорь; 5 – погружной электронасос; 6 – напорный патрубок; 7 – очиститель; 8 – щеточный элемент; 9 – наборные кольца; 10 – лопатки турбины, служащие для вращения очистителя

Рис. 4.14. Плавучая насосная станция

Водозаборные сооружения фуникулерного типа (см. рис.4.15) применя­ются для небольших временных водопроводов.

Рис. 4.15. Продольный профиль водозаборного сооружения фуникулерного типа

1 – аварийный всасывающий водовод на козлах; 2 – положение насосной станции при работе с использованием аварийного всасывающего водовода; 3 - положение насосной станции при работе во время ледохода; 4 – будка для подъемной лебедки

Рис. 4.16. Устройство подвижной части водозаборного сооружения фуникулерного типа

Простейшие водоприемники (см. рис. 4.17, 4.18, 4.19)

Устраиваются при благоприятных климатических условий относительно чистой водой в источнике.

Рис. 4.17 Передвижное водозаборное сооружение

1 – насосно-силовое оборудование;

2 – одноосный прицеп; 3 – всасывающая труба; 4 – механизм подъема всасывающей трубы

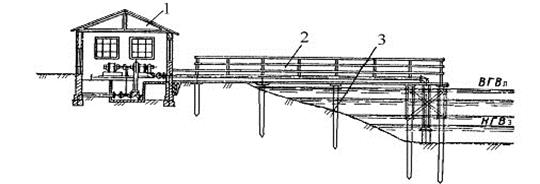

Рис. 4.18. Простейший водоприемник совмещенного типа

Рис.4.19. Простейший водоприемник раздельного
типа

1–насосная станция; 2 – эстакада; 3–всасывающие трубы; 4 – ледорезы

5. Расчет и подбор элементов водозаборных сооружений
