Тема: Фото- и оптоэлектронные приборы







Оптоэлектроникой называют научно-техническое направление, в котором для передачи, обработки и хранения информации используются электрические и оптические средства и методы. В оптоэлектронике световой луч выполняет те же функции управления, преобразования и связи, что и электрический сигнал в электрических цепях.

Устройства оптоэлектроники обладают некоторыми существенными преимуществами по сравнению с чисто электронными устройствами. В них обеспечивается полная гальваническая развязка между входными и выходными цепями. Отсутствует обратное влияние приемника сигнала на его источник. Облегчается согласование между собой электрических цепей с разными входными и выходными сопротивлениями. Оптоэлектронные приборы имеют широкую полосу пропускания и преобразования сигналов, высокое быстродействие и большую информационную емкость оптических каналов связи (1013 - 1015 Гц). На оптические цепи не оказывают влияние различные помехи, вызванные электрическими и магнитными полями.

К недостаткам оптоэлектронных компонентов относятся: низкая температурная и временная стабильность характеристик; сравнительно большая потребляемая мощность; сложность изготовления универсальных устройств для обработки информации; меньшие функциональные возможности по сравнению с ИМС, необходимость жестких требований к технологии изготовления.

Оптоэлектронные приборы излучают и преобразуют излучение в инфракрасной, видимой или ультрафиолетовой областях спектра. Основным компонентом оптоэлектроники является пара с фотонной связью, называемая оптроном. Простейший оптрон можно представить четырехполюсником, состоящим из трех элементов: источник света - 1, световод - 2 и приемник света - 3 (рис.3.1).

Входной сигнал в виде импульса или перепада входного тока возбуждает фотоизлучатель и вызывает световое излучение. Световой сигнал по световоду попадает в фотоприемник, на выходе которого образуется электрический импульс или перепад выходного тока.

В оптронных устройствах в качестве источников света применяются обычно лампы накаливания, электролюминесцентные конденсаторы или светодиоды. В качестве приемников света используют фоторезисторы, фотодиоды, фототиристоры, фототранзисторы и различные комбинации этих приборов. Условные обозначения некоторых типов оптронов показаны на рис.3.2 (а) - диодный, б) - резисторный, в) - динисторный).

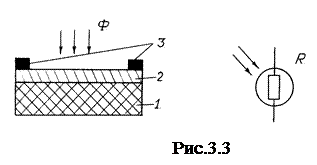

Работа фоторезисторов основана на явлении изменения сопротивления вещества под воздействием внешнего светового излучения. Конструктивно фоторезистор представляет собой пластину полупроводника, на поверхности которой нанесены электроды. Структура фоторезистора и условное обозначение показаны на рис.3.3, где 1 -диэлектрическая пластина; 2 - полупроводник; 3 - контакты фоторезистора.

Основными характеристиками фоторезистора являются:

1. Вольтамперная характеристика - зависимость тока I через фоторезистор от напряжения U, приложенного к его выводам, при различных значениях светового потока Ф, либо освещенности Е (рис.3.4). Ток при Ф =0 называется темновым током I т, при Ф >0 общим током I общ. Их разность равна фототоку I ф= I общ- I т.

2. Энергетическая характеристика - это зависимость фототока от светового потока, либо освещенности при U = const. В области малых Ф она линейна, а при увеличении светового потока рост фототока замедляется из-за возрастания вероятности рекомбинации носителей заряда (рис.3.5). Энергетическая характеристика иногда называется люксамперной, в том случае, если по оси абсцисс откладывают освещенность Е в люксах.

3. Чувствительность - это отношение выходной величины к входной. В зависимости от того, какой величиной характеризуется излучение, различают токовую чувствительность к потоку

S ф=

и токовую чувствительность к освещенности Е

S Е=

В качестве одного из основных параметров фоторезистора используют величину удельной интегральной чувствительности, которая характеризует интегральную чувствительность, когда к фоторезистору приложено напряжение 1В.

S Ф инт.уд=

У промышленных фоторезисторов удельная интегральная чувствительность имеет пределы десятые, сотые доли при освещенности Е =200 лк.

Важными характеристиками фоторезистора являются также: спектральная характеристика; граничная частота сигнала, модулирующая световой поток; температурный коэффициент фототока и пороговый поток.

Фотодиоды имеют структуру обычного р-n -перехода (рис.3.6), где а) - условное обозначение фотодиода, б) - структура фотодиода. Вследствие оптического возбуждения в р и n областях возникает неравновесная концентрация носителей заряда.

На границе перехода неосновные носители заряда под влиянием электрического поля, перебрасываются через переход в область, где они являются основными носителями. Электрический ток, созданный ими есть полный фототок. Если р-n -переход разомкнут, то перенос носителей заряда, генерируемых светом, приводит к накоплению отрицательного в n -области и положительного в р -области зарядов. Новое равновесное состояние соответствует меньшей высоте потенциального барьера, равной (U к- Е ф). ЭДС Е ф, возникающую при этих процессах, на значение которой снижается потенциальный барьер U к в р-n -переходе, называют фотоэлектродвижущей силой (фото-ЭДС) В данной ситуации фотодиод работает в режиме фотогенератора, преобразуя световую энергию в




электрическую.

Фотодиод может работать совместно с внешним источником (рис.3.6в). При освещении фотодиода поток неосновных носителей заряда через р-n- переход возрастает. Увеличивается ток во внешней цепи, определяемый напряжением источника и световым потоком. Значение фототока можно найти из выражения I ф= S инт Ф, где S инт - интегральная чувствительность. Вольтамперные характеристики освещенного p-n -перехода показаны на рис.3.9,б. Фототок суммируется с обратным током теплового происхождения.


К основным характеристикам фотодиода относят:





1. Энергетические характеристики, которые связывают фототок со световым потоком. Причем фотодиод может быть включен без внешнего источника ЭДС (генераторный режим), так и с внешним источником (рис.3.7: а) - генераторный режим; б) - при работе с внешним источником).

2. Абсолютные и относительные спектральные характеристики – это зависимости абсолютной либо относительной чувствительности от длины волны регистрируемого потока излучения. Они аналогичны соответствующим характеристикам фоторезистора и зависят от материала полупроводника и введенных примесей.

В качестве фотоприемников в оптронных устройствах также используются фототиристоры и фототранзисторы.

У фототранзисторов интегральная чувствительность значительно выше, чем у диода и составляет сотни миллиампер на люмен.

Биполярный фототранзистор представляет собой обычный транзистор, но в корпусе его сделано прозрачное окно, через которое световой поток воздействует на область базы, вызывая в ней генерацию носителей зарядов. Они диффундируют к коллекторному переходу, где происходит их разделение. Дырки под воздействием поля коллектора идут из базы в коллектор и увеличивают ток коллектора, а электроны, оставаясь в базе, повышают прямое напряжение эмиттерного перехода, что усиливает инжекцию дырок в этом переходе. Если базовый вывод транзистора не подключается к схеме, то такое включение называют с “плавающей” базой. В этом случае режим работы транзистора будет сильно зависеть от температуры. Вывод базы используют для задания оптимального режима работы фототранзистора, при котором достигается максимальная чувствительность к световому потоку.

Фототиристоры имеют четырехслойную структуру (рис.3.8,а) и управляются световым потоком, подобно тому, как триодные тиристоры управляются током, подаваемым в цепь управляющего электрода. При действии света на область базы р1 в этой области генерируются электроны и дырки.

Электроны, попадая в область перехода П2, находящегося под обратным напряжением, уменьшают его сопротивление. В результате происходит увеличение инжекции носителей из переходов П1 и П3. Ток через структуру прибора лавинообразно нарастает, т.е. тиристор отпирается. Чем больше световой поток, действующий на тиристор, тем при меньшем напряжении включается тиристор (рис.3.8,б).

Фототиристоры могут успешно применяться в различных автоматических устройствах в качестве бесконтактных ключей для включения значительных напряжений и мощностей. Важные достоинства тиристоров: малое потребление мощности во включенном состоянии, малые габариты, отсутствие искрения, малое время включения.



Контрольные вопросы



1. Перечислите достоинства и недостатки оптоэлектронных приборов.

2.Назовите основные характеристики фоторезисторов.

3. Почему световые характеристики фоторезисторов нелинейны?

4. Что такое удельная чувствительность фоторезистора?

5. Назовите возможные режимы работы фотодиодов.

6. Опишите механизм образования фото-ЭДС при освещении светом р-n-перехода.

7. Перечислите основные параметры фотодиода.
