Форм-фактор АТХ

Как это ни странно, самое постоянное у персональных компьютеров PC – это форм-фактор (габаритные размеры и расположение элементов), который как бы роднит между собой новые и старые модели. Благодаря тому, что все разработчики системных плат и периферии придерживаются единых правил крепления плат и расположения узлов в корпусе, пользователи могут самостоятельно модернизировать свой компьютер, устанавливая нужные периферийные устройства, меняя старый процессор на новый и т. д. Существуют два основных стандарта на системные платы – AT и АТХ. Первый – форм-фактор AT– это плата для компьютера с морально устаревшим процессором. Второй – форм-фактор АТХ– это стандарт, в соответствии с которым разрабатываются новые компьютеры. Разница между двумя этими стандартами в расположении процессора и разъемов интерфейсов, что влечет необходимость использования различных корпусов. А вот все остальное – крепление системной платы к корпусу, расположение слотов и пр. – так или иначе совпадает.

Ниже приведено расположение главных элементов персонального компьютера согласно спецификации АТХ, включая версию 2.2. В частности, одно из основных отличий данной версии спецификации АТХ заключается в том, что блок питания выведен за контур системной платы, что оказалось необходимым из-за огромных размеров охлаждающей системы современного процессора. Обратите внимание, что в предыдущих версиях спецификации допускалась установка блока питания над процессором, но это приводило к огромным проблемам с охлаждением процессора.

Рисунок 1 – Системная плата

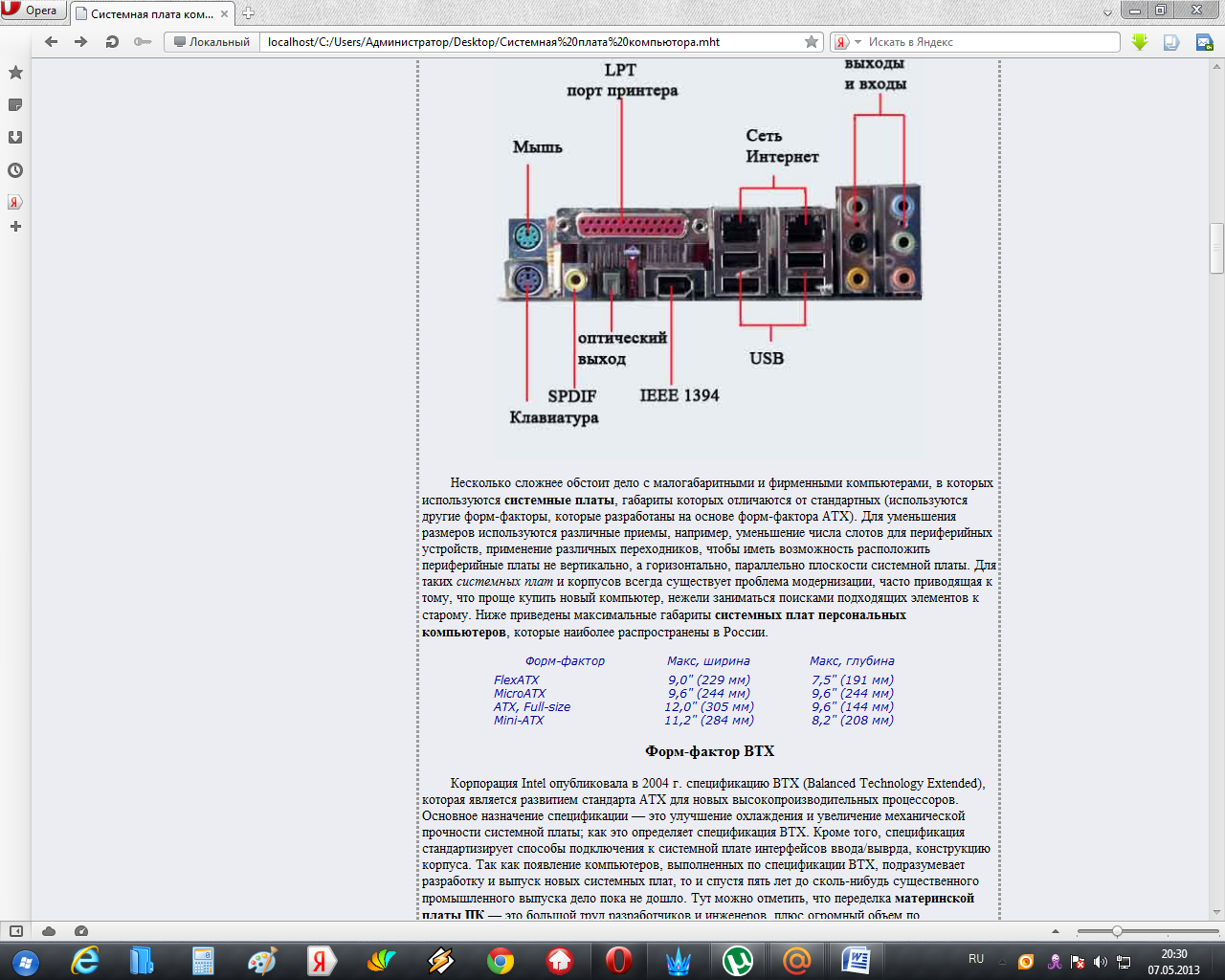

Рисунок2 – Вид платы сбоку

Несколько сложнее обстоит дело с малогабаритными и фирменными компьютерами, в которых используются системные платы, габариты которых отличаются от стандартных (используются другие форм-факторы, которые разработаны на основе форм-фактора АТХ). Для уменьшения размеров используются различные приемы, например, уменьшение числа слотов для периферийных устройств, применение различных переходников, чтобы иметь возможность расположить периферийные платы не вертикально, а горизонтально, параллельно плоскости системной платы. Для таких системных плат и корпусов всегда существует проблема модернизации, часто приводящая к тому, что проще купить новый компьютер, нежели заниматься поисками подходящих элементов к старому. Ниже приведены максимальные габариты системных плат персональных компьютеров, которые наиболее распространены в России.
