Совершенная дренажная канава

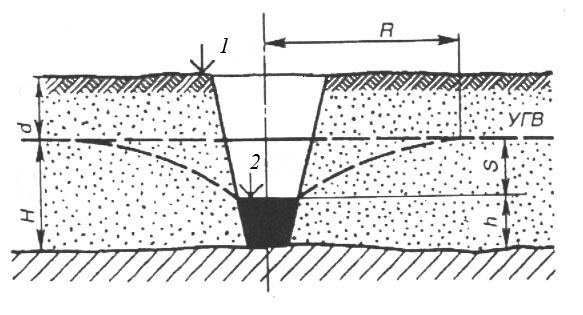

Расчетная схема для определения двустороннего притока к совершенной дренажной канаве в бассейне грунтовых вод, приведена на рис. 21.

Рис. 21

1 – абсолютная отметка поверхности земли;

2 – уровень воды в канаве во время откачки.

Двусторонний водоприток к совершенной канаве определяется:

Q =

где R = 2S - радиус влияния; k_ф – коэффициент фильтрации, м/сут;

h=(H – S) – высота воды в канаве во время откачки, м;

Н – абсолютная отметка статического уровня, равна разности абсолютных отметок поверхности земли и глубины залегания уровня грунтовых вод, м;

S - понижение уровня, равно разности абсолютных отметок статического и динамического уровня, м;

L – длина канавы, м.

При притоке воды с одной стороны:

Q = .

Несовершенная канава (рис.22) имеет расход воды меньше, чем совершенная канава:

Q _н.к. = Q _сов.к.t / Н,

где t – расстояние от дна канавы до нормального уровня.

Рис. 22
