Устройство транспортное БУТ для перевозки винограда от комбайна

Устройство транспортное БУТ (рис. 2.6, 2.7) состоит из емкости с герметически закрывающимися люками загрузки и выгрузки, установленной на тракторный прицеп.

Загрузка устройства осуществляется через верхние люки, которые открываются и закрываются вручную. Транспортировка до места выгрузки осуществляется колесными тракторами. Выгрузка осуществляется через автоматически открывающийся и закрывающийся люк выгрузки.

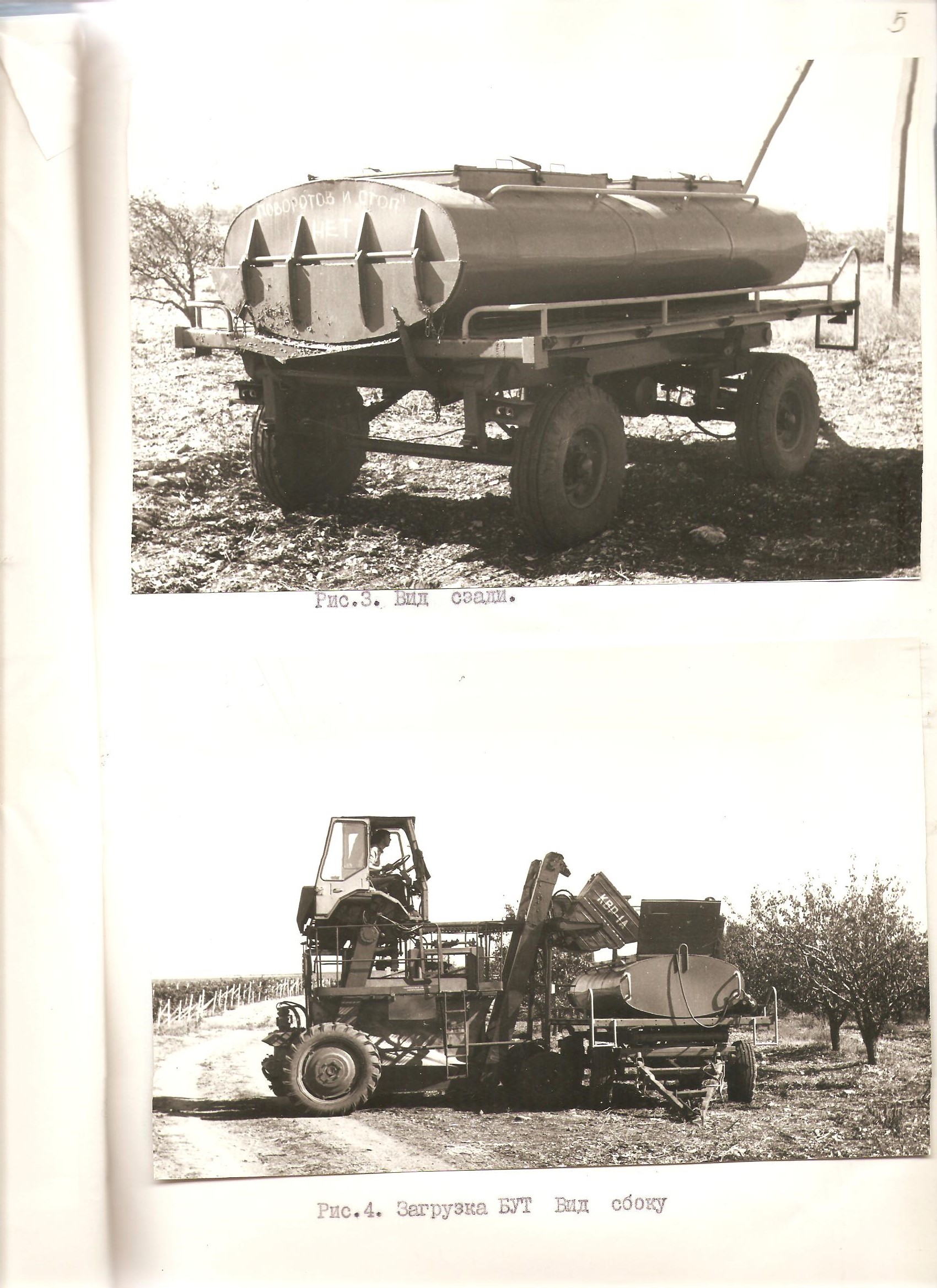

Рисунок. 2.6 Устройство транспортное БУТ

.

Рисунок 2.7 Процесс загрузки транспортного устройства БУТ

Спецкузов-бункер БКВ – 2,8 «ЛОДОЧКА»

Спецкузов-бункер (рис. 2.8) предназначен для накопления и бестарного транс­портирования урожая технических сортов винограда с места сбора на пе­рерабатывающие предприятия во всех зонах промышленного производства.

«Лодочка» устанавливается на платформе кузова автомашины ГА3-51, ГАЗ-52 или ГАЗ-53, а также тракторного прицепа грузоподъемностью не менее 4,0 т (типа 2-ПТС-4).

Рис. 2.8 Спецкузов-бункер БКВ 2,8 «ЛОДОЧКА»

Спецкузов состоит из бункера и опоры с набором скоб для крепления к деревянному настилу платформы. Бункер представляет собой сварную цельнометаллическую конструк­цию и предназначен для накопления винограда. Опора служит для креп­ления спецкузова к платформе автомашины или тракторного прицепа. Задняя часть спецкузова шарнирно соединена с опорой, что позволяет поворачивать бункер с помощью электротали на угол до 70° и таким образом опорожнять его в месте выгрузки. Набор скоб (с планками и гайками) используется для крепления опоры и спецкузова в целом к де­ревянному настилу платформы. Крепление дополнительного деревянного бруса производится непосредственно в хозяйстве. Подъем бункера при разгрузке производят за грузоподъемное звено электротельфером номинальной грузоподъемностью 4,0 т стационарного устройства винзавода.

Техническая характеристика.

Количество обслуживающего персонала, чел.:

а) при механизированной погрузке агрегатом АВН-0,5 винограда ручного сбора:

шофер — 1

тракторист — 1

рабочий — 1

б) при погрузке винограда машинной уборки:

шофер — 1

тракторист-машинист — I

Материал бункера — углеродистая сталь обыкновенного качества (по ГОСТ 380-71) толщиной 3 мм. Внутреннее покрытие бункера—эмаль ХС-558 Б по грунту ХС-04-В.

Степень повышения производительности труда при использовании спецкузова БКВ-2,8 составляет: при ручном сборе 9,87% и, при машинном— 1,96%.
