Простейший детекторный приемник

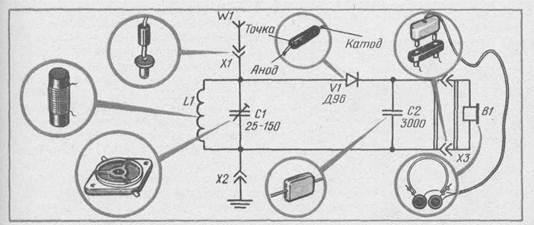

Схема простейшего детекторного приемника показана на рисунке 15. Многие из вас еще не умеют читать схемы и пока не знают, что означают изображенные на них значки. Будем вместе разбираться в них и осваивать азбуку радиосхем.

Латинской буквой L обозначают катушку индуктивности — один из главных элементов приемника. Другим таким элементом является подстроечный конденсатор С1. Вместе с катушкой индуктивности он образует так называемый колебательный контур, позволяющий настраивать приемник на выбранную радиостанцию. Подстроечный конденсатор состоит из двух частей: неподвижной, называемой статором, и подвижной — ротора. Поворачивая ротор, изменяют емкость конденсатора и настраивают контур на волну той или иной радиостанции. При этом величина сигнала на контуре, то есть на выводах катушки, возрастает.

Этот сигнал подается далее на устройство, называемое детектором и состоящее из полупроводникового диода V1 (этой латинской буквой обозначают все полупроводниковые приборы), постоянного конденсатора С2 и головных телефонов В1. Детектор преобразует сигнал радиостанции так, что через головные телефоны начинает протекать переменный ток звуковой частоты. А он в свою очередь преобразуется телефонами в звук. Телефоны и позволяют слышать передачу радиостанции.

Чтобы передача была слышна возможно громче, к приемнику нужно подключить хорошую наружную антенну и заземление. Провод от антенны (у ее условного обозначения стоит латинская буква W) вставляют в гнездо XI, а от заземления — в гнездо Х2.

Если на схеме нужно показать разъем, состоящий из нескольких гнезд или штырьков, его обозначают так же, как разъем ХЗ в приемнике. Перемычки из двух параллельных линий показывают, что гнезда объединены в общую конструкцию, например в виде розетки или вилки. Если разъем содержит гнезда (как в розетке), стрелки касаются концов проводников острием внутрь, а если штырьки (как в штепсельной вилке) — острием наружу.

Вот вы и познакомились с первыми условными обозначениями. А теперь за дело. Начните с деталей. В первую очередь нужно приобрести подстроеч-ный конденсатор С1 типа КПК-3 с выступами-лапками для крепления. В крайнем случае подойдет конденсатор КПК-2 без лапок, тогда его придется прикрепить к плате приемника через центральное отверстие винтом с гайкой. В любом случае при вращении ротора конденсатора его емкость должна изменяться от 25 до 150 пФ. Эти пределы изменения на корпусе конденсатора обозначены так: 25/150.

Конденсатор С2 типа КСО-2 или другой емкостью от 2000 до 4700 пФ. Диод можно взять любой из серии Д2 или Д9 (например, Д2А, Д2Б, Д9А, Д9Б, Д9В и т. д.).

Головные телефоны должны быть высокоомные, например: ТОН-1, ТОН-2. Если у вас будут телефоны других типов, измерьте их сопротивление, подключив омметр к штырькам вилки, — оно должно быть не менее 3000 Ом. Иначе не удастся получить достаточной громкости звука. Возможно, капсюли окажутся высокоомными, но соединенными параллельно. Тогда для получения нужных результатов соедините капсюли последовательно.

Гнезда Х1 и Х2 могут быть как готовые (например, клеммы, зажимы), так и самодельные. В последнем случае удобно использовать гнезда обычной сетевой розетки. Для этого розетку разбирают, гнезда отвинчивают, отгибают их хвостовики и прикрепляют гнезда к панели приемника.

Рис. 15. Схема детекторного приемника

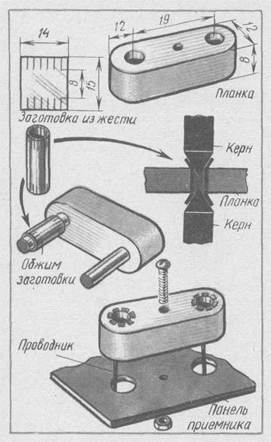

Разъем ХЗ нетрудно изготовить из жести от консервной банки (рис. 16) и толстой фанеры или другого изоляционного материала. Из фанеры выпиливают планку и сверлят в ней два отверстия диаметром 4,5 мм, расстояние между их центрами должно быть 19 мм (под стандартную вилку головных телефонов). Для гнезд вырезают из жести заготовку, делают на ней ножницами надрезы и обжимают заготовку вокруг вилки. Получившийся цилиндр вставляют в отверстие планки, отгибают с помощью кернов (или толстых гвоздей) края цилиндра и расправляют отгибы молотком. Планку с гнездами прикрепляют к монтажной панели приемника винтом МЗ, но предварительно сверлят в панели напротив гнезд отверстия диаметром 7 — 8 мм и пропускают через них проводники, заранее припаянные к отгибам гнезд.

Катушку индуктивности (рис. 17) удобнее всего намотать на картонный каркас с параметрами: наружный диаметр 20 мм, длина 58 — 60 мм, толщина стенок 1 — 2 мм. При отсутствии готового каркаса можно склеить его из плотной бумаги. Вверху и внизу каркаса устанавливают контакты под выводы катушки. Для этого в каркасе прокалывают шилом по два отверстия и пропускают через них отрезки луженого медного провода. Кроме того, если каркас самодельный,_; нужно прикрепить к нему внизу две лапки из жести, которыми каркас будут крепить к панели приемника.

Рис. 16. Устройство самодельных гнезд Рис. 17. Катушка индуктивности

Рис. 18. Монтажная плата:
