Особенности конструкции. Здание представляет собой равносторонний треугольник со скругленными углами шириной 60 м

Здание представляет собой равносторонний треугольник со скругленными углами шириной 60 м. Его форму составляют три секции, сочлененные с центральным атриумом.

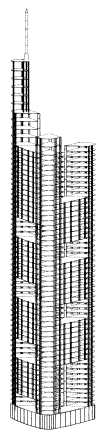

Немецкие строители предложили конструкторское решение, предполагавшее использование железобетона в качестве основного конструкционного материала. Железобетонная конструкция дешевле на несколько миллионов долларов по сравнению со стальной, однако такое решение привело бы к необходимости размещения колонн внутри зимних садов и за счет этого к ухудшению естественной освещенности всего здания. Здание «Commerzbank» стало первым в Германии высотным зданием, в котором сталь использовалась в качестве основного конструкционного материала (рис. 19).

Применение стали вместо железобетона в конструкции высотного здания потребовало специальных противопожарных мероприятий, осуществленных немецкой компанией «BPK Brandschutz Planung Klingsch GmbH». В числе прочих мероприятий – применение спринклерной системы, обеспечивающей подачу воды даже при отключении энергии. Конструктивно эта система выполнена в виде емкостей, в которых помимо воды закачен под давлением газ. В случае пожара емкость разгерметизируется и вода под давлением разбрызгивается без дополнительного побуждения.

Для ограничения усадки существующего старого 30-этажного здания «Commerzbank», расположенного в нескольких метрах, строители производили забивку свай и заливку монолитного фундаментного основания для каждого угла в отдельности.

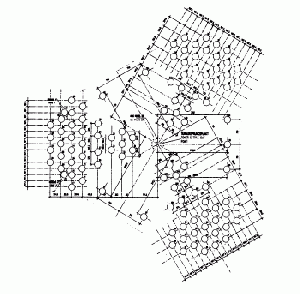

Забивка свай производилась на 40 м до незатронутой подстилающей коренной породы (здания во Франкфурте обычно имеют фундамент на глубине 30-метрового глинистого пласта). Сплошной фундамент был создан на глубине 7,5 м, его толщина составляет 2,5–4,5 м. 111 свай диаметром 1,5–1,8 м и длиной до 48,5 м собраны по группам под каждой из колонн высотного здания (рис. 20).

Рисунок 19. Стальной каркас здания	Рис 20. Расположение свай
