Уровни Тамма
Кристалл со свободной границей в виде барьерапри описывается потенциальной энергией ,
где Н(x) – функция Хевисайда; V – потенциальный барьер на поверхности кристалла. Уравнение Шредингера (3.1) получает вид
. (3.93)
Для электрона в кристалле . Вне кристалла при из (3.93) получаем уравнение
, . (3.94) Решение
убывает при удалении от кристалла. Внутри кристалла при уравнение (3.93) не отличается от (3.75) и решение является волной Блоха (3.76)
.
В общем случае квазиволновое число комплексное
, где Q 1 и Q 2 – вещественные. Для вещественного квазиимпульса решение совпадает с волной Блоха неограниченной решетки, и энергия имеет зонную структуру. Для комплексного квазиимпульса решение
,
и энергия Е зависят от Q 2. У кристалла со свободной поверхностью появляются состояния в запрещенной зоне, называемые уровнями Тамма, локализованные в поверхностном слое толщиной
.
Возможность существования состояний электрона вблизи поверхности кристалла обосновал Игорь Евгеньевич Тамм в 1932 г. Поверхностные уровни: 1) изменяют концентрацию свободных электронов и дырок в поверхностном слое, 2) изгибают границы энергетических зон.

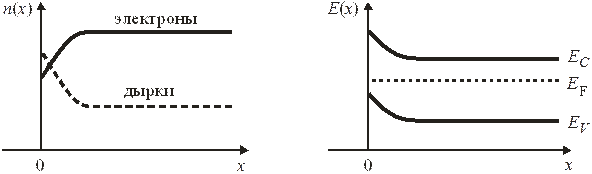

На рисунке показан полупроводник n -типа (число электронов существенно больше числа дырок) с поверхностными состояниями акцепторного типа, обогащающими поверхностный слой неосновными носителями – дырками. В результате изменяется работа выхода, размывается энергетический спектр, происходит рассеяние носителей тока, уменьшается длина свободного пробега и длина когерентности волны де Бройля. В микроэлектронике используются гетероструктуры с близкими кристаллографическими характеристиками, где одна кристаллическая решетка переходит в другую без образования открытой поверхности.
Полупроводник n -типа с дырками около поверхности
|
