Практичне завдання

Теоретичні відомості

1. Дати визначення поняттю «нарізка блоку».

2. Дати визначення нарізним виробкам, що наведені на кресленні. Визначення виробкам не завчати на пам'ять, а давати їх відповідаючи на наступні питання:

  • Чи має виробка вихід на денну поверхню?
  • Виробка горизонтальна чи вертикальна?
  • Якщо виробка горизонтальна зазначити як вона пройдена: по чи вхрест простягання. Якщо виробка вертикальна цей пункт пропускаємо.
  • Для чого слугує ця виробка?

Практичне завдання

Роздрукувати або перемалювати два аркуші креслення системи розробки. Знайти кожну виробку на всіх проекціях де вона зображена, орієнтуючись на номери позицій. Чітко уявляти тривимірну модель зображеної системи та вміти знаходити вказану викладачем виробку на кресленні без позицій. Важливо не завчити на пам’ять всі проекції (це дуже складно), а використовувати просторове мислення та проекційні зв’язки на кресленні.

Контрольні запитання

1. Що таке «нарізка блоку»?

2. Назвати вказану викладачем на кресленні виробку, дати їй визначення та показати її на інших проекціях.

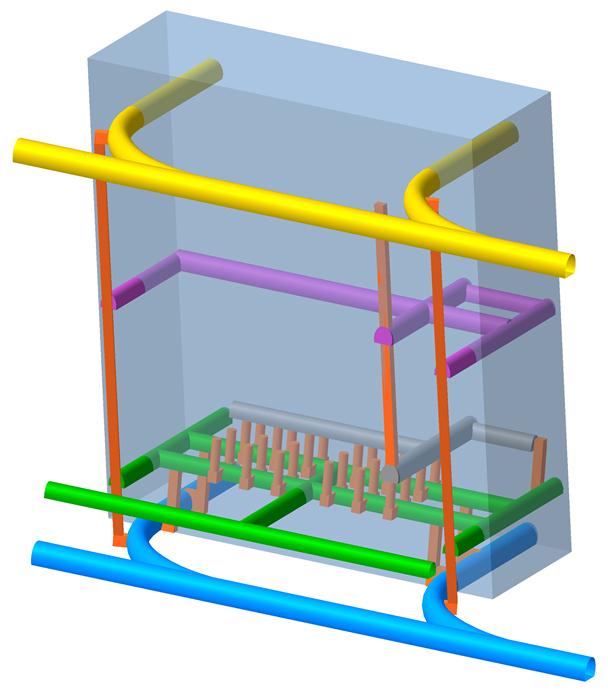

gg – відкотний горизонт gg – доставочний горизонт (горизонт скреперування) gg – горизонт воронок gg – буровий горизонт gg – вентиляційний горизонт 1 – відкотний штрек; 2 – відкотні орти (орти-заїзди); 3 – вентиляційно-ходові підняттєві; 4 – рудоспуски; 5 – доставочні штреки (штреки скреперування); 6 – вентиляційно-ходові (господарчі) орти; 7 – дучки; 8 – вентиляційний орт; 9 –вентиляційний штрек-колектор; 10 – бурові штреки; 11 – відрізний орт; 12 – відрізний підняттєвий; 13 – ходовий штрек (збійка); 14 – ходовий підняттєвий.
