Карты изобар

Контроль за изменением пластового давления в продуктивном пласте в целом в процессе разработки зале­жи проводят с помощью карт изобар.

Картой изобар называют нанесенную на план расположе­ния забоев скважин систему линий (изобар) с равными зна­чениями динамического пластового давления на определенную дату. Эта карта отображает особенности общего распределе­ния динамического пластового давления в залежи, без учета локальных воронок депрессии каждой скважины.

Карты изобар составляют обычно на конец каждого квар­тала. В периоды продолжительной стабилизации давления их можно составлять раз в полугодие. Полугодовой интервал может быть установлен также в исключительно сложных для исследования скважин условиях — при резкой пересеченнос­ти рельефа, заболоченности местности, в условиях шельфа и др.

При построении карты используют данные о приведен­ном пластовом давлении. Для решения некоторых специаль­ных задач могут быть построены карты абсолютного (за­меренного у пласта) динамического пластового давления. При построении карты на установленную дату следует ис­пользовать замеры давления в скважинах, максимально при­ближенные во времени к этой дате. Однако на практике в связи с необходимостью поочередной остановки скважин для замера выполнение нужного количества измерений требует значительного времени — до одного-двух месяцев, а иногда и более. При использовании данных о давлении, полученных значительно раньше даты составления карты, необходимо в замеренные значения давления вносить поправку на время. Это можно приближенно выполнить с учетом общей тенден­ции снижения давления, выявленной по данным прошлых карт изобар (рис. 84, сплошная линия) и проявляющейся в периоде накопления последних данных (штрихпунктирная линия). Интервал между изобарами на карте выбирают исхо­дя из общего диапазона значений давления в пределах зале­жи.

Карта изобар (рис. 85) служит основой для определения среднего динамического пластового давления на определен­ную дату по залежи (или отдельным ее частям). Среднее ди­намическое пластовое давление в залежи можно представить как давление, которое установилось бы в ней после прекра­щения эксплуатации залежи и полного его перераспределения и выравнивания (в условиях изоляции залежи от окружающей среды).

Среднее динамическое пластовое давление залежи опреде­ляют с помощью карты изобар как среднее взвешенное по ее площади или объему.

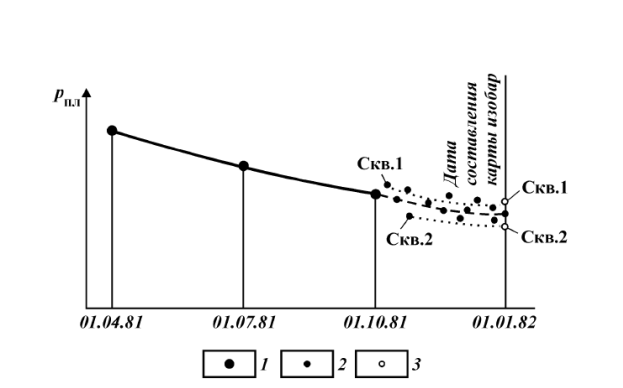

Рис. 84. Схема приведения замеренных значений в скв. 1 и 2 к дате построения карты изобар:

1 — средние значения пластового давления по площади по последним картам изобар; 2 — значения пластового давления по площади, получен­ные по скважинам в последнем квартале; 3 — приведенные во времени значения пластового давления в скв. 1 и 2 (аналогично приводятся по всем другим скважинам)

Рис. 85. Карта изобар:

1 — внешний контур нефтеносности; скважины: 2 — добывающие, 3 — законтурные (пьезометрические); 4 — изобары, м; 5 — элемент залежи между соседними изобарами

Среднее взвешенное давление по площади находят по формуле

где — среднее арифметическое значение давления в преде­лах i-го элемента залежи между соседними изобарами; — площадь i-го элемента залежи, замеряемая по карте; - площадь залежи; п — количество элементов площади залежи с разными средними значениями давления.

Для определения среднего взвешенного давления по объе­му залежи последовательно выполняют следующие опе­рации.

1. Строят карту равных значений нефте(газо)насыщенной толщины пласта h и по ней определяют значения и h_i для элементов площади между отдельными изопахитами.

2. Строят карту равных значений произведения ph, где р — приведенное пластовое давление. Значения этого произведения в разных точках пласта могут быть получены одним из двух способов: путем совмещения карты нефтегазонасыщенной толщины с картой изобар и определения значений ph в точках пересечения изолиний этих карт; по данным замеренных значений р и h по скважинам.

3. По карте равных значений произведения ph определяют площади элементов , между соседними изолиниями и соот­ветствующие элементам площади средние значения (ph)_i

4. Находят среднее значение по формуле

где V — нефте(газо)насыщенный объем залежи; п — количе­ство элементов площади с разными средними значениями ph; т — количество элементов площади залежи с разными сред­ними значениями h_i.

По нефтяным залежам среднее пластовое давление опреде­ляют как среднее взвешенное по площади при относительно небольшой толщине продуктивных пластов (единицы и пер­вые десятки метров), как среднее взвешенное по объему — при большой средней толщине (многие десятки и сотни мет­ров). Поскольку залежам газа свойственна обычно значитель­ная толщина продуктивных пластов, для них определяют сред­нее пластовое давление как среднее взвешенное по объему.

Средние значения давления определяют не только для за­лежи в целом, но при необходимости и для различных ее зон и участков, представляющих самостоятельный интерес.

С помощью карт изобар можно выявлять степень связи залежи с законтурной зоной, определять фильтрационную характеристику пластов. Они дают наглядное представление об энергетических возможностях залежи в целом и отдель­ных ее частей. Совместное рассмотрение карт изобар, со­ставленных на несколько дат, позволяет судить об эффективности принятой системы разработки и отдельных техно­логических мероприятий по совершенствованию процесса разработки. Карты изобар молено использовать для прогно­зирования поведения давления и перемещения контуров неф­теносности.
