НАЧАЛЬНОЕ ПЛАСТОВОЕ ДАВЛЕНИЕ





Пластовое давление - один из важнейших факторов, определяющих энергетические возможности про­дуктивного пласта, производительность скважин и залежи в целом. Под пластовым понимают давление, при котором в продуктивном пласте нефть, газ, вода, а в водоносном — во­да находятся в пустотах пластов-коллекторов.

Если вскрыть скважиной водоносный пласт-коллектор и снизить в ее стволе уровень промывочной жидкости, то под действием пластового давления в эту скважину из пласта нач­нет поступать вода. Ее приток прекращается после того, как столб воды уравновесит пластовое давление.

Аналогичный процесс — поступление в скважину нефти, газа - протекает при вскрытии нефтегазонасыщенного пла­ста. Следовательно, пластовое давление может быть опре­делено по высоте столба пластовой жидкости в скважине при установлении статического равновесия в системе пласт — скважина:

(VII. 1)

где h — высота столба жидкости, уравновешивающего плас­товое давление, м; ρ — плотность жидкости в скважине, кг/м3; g - ускорение свободного падения, м/с2. При практи­ческих расчетах давление определяют в МПа и формулу ис­пользуют в следующем виде:

(VII.2)

В этой формуле значение р принимается в г/см3.

Устанавливающийся в скважине уровень жидкости, соот­ветствующий пластовому давлению, называется пьезометри­ческим уровнем. Его положение фиксируется расстоянием от устья скважины или значением его абсолютной отметки.

Поверхность, проходящая через пьезометрические уровни в различных точках водонапорной системы (в скважинах), называют пьезометрической поверхностью.

Высоту столба жидкости h в (VII. 1) и (VII.2) в зависимости от решаемой задачи определяют по всем скважинам или как расстояние от пьезометрического уровня до середины плас­та-коллектора — такой столб жидкости h называют пьезо­метрической высотой, или как расстояние от пьезометричес­кого уровня до условно принятой для всех скважин горизон­тальной плоскости — этот столб жидкости h2 = h1 + z, где z — расстояние между серединой пласта и условной плоско­стью, называют пьезометрическим напором (рис. 44).

Давление, соответствующее пьезометрической высоте, на­зывают абсолютным пластовым давлением рпл.а; давление, со­ответствующее пьезометрическому напору, — приведенным пластовым давлением рпл.пр. Зная расстояние z и плотность

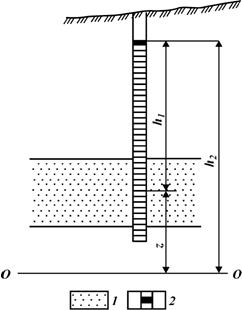

Рис. 44. Пьезометрические высота и напор в скважине:

1 - пласт-коллектор; 2 -пьезометрический уровень в скважине; О-О - услов­ная плоскость; h1 - пьезометрическая высота; z — расстояние от середины пласта до условной плоскости; h2 — пьезометрический напор

жидкости в скважине ρ, при необходимости всегда можно перейти от абсолютного пластового давления к приведенному (и наоборот):

(VII.3)

В связи со сложностью рельефа земной поверхности устья скважин, пробуренных в разных точках на водоносный пласт, обладающий давлением, могут быть выше, ниже и на уровне пьезометрической поверхности. Это можно видеть на примере водонапорной системы, показанной на рис. 45. В скважинах с устьями выше пьезометрической поверхности (скв. 1) абсолютное пластовое давление можно определить, зная глубину скважины Н1 до середины пласта и глубину пье­зометрического уровня h1 от устья скважины, а также плот­ность воды ρв (она обычно больше единицы вследствие того, что пластовые воды минерализованы):

(VII.4)

В скважинах с устьями, совпадающими с пьезометричес­кой поверхностью (рис. 45, скв. 2),

(VII.5)

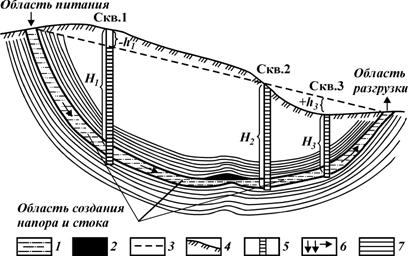

Рис. 45. Схема инфильтрационной водонапорной системы:

1 — водонасыщенный пласт-коллектор; 2 — залежь нефти; 3 — пьезометри­ческая поверхность; 4 — земная поверхность; 5 — скважина со столбом пластовой воды, уравновешивающим начальное пластовое давление; 6 — направление движения жидкости; 7 — водоупорные породы

Скважины с устьями ниже пьезометрической поверхности (рис. 45, скв. 3) будут фонтанировать. Пластовое давление в таких скважинах можно определить, замерив манометром давление ру на их герметизированных устьях:

(VII.6)

где ; h3превышение пьезометрического уровня над устьем скважины.

Для характеристики изменения пластового давления в во­донапорных системах и залежах пользуются вертикальным градиентом пластового давления grad p, отражающим вели­чину изменения рпл на 1 м глубины скважины:

(VII.7)

Из рис. 45 видно, что на величину grad p в различных скважинах заметное влияние оказывает разность абсолют­ных отметок пьезометрической поверхности и устьев сква­жин. В скважинах, устья которых находятся выше пьезомет­рической поверхности, значения grad p меньше, а в скважи­нах, устья которых находятся ниже этой поверхности, зна­чения grad p больше по сравнению с его значениями в скважинах, устья которых совпадают с пьезометрической по­верхностью. Градиент пластового давления имеет значения от 0,008 до 0,025 МПа/м и иногда более. Его величина зависит от характера водонапорной системы, взаимного расположения поверхности земли и пьезометрической поверхности.

Каждая залежь УВ имеет некоторое природное пластовое давление. В процессе разработки залежи пластовое давление обычно снижается. Соответственно различают начальное (статическое) и текущее (динамическое) пластовое давление. В настоящем разделе освещаются вопросы, связанные с на­чальным пластовым давлением (динамическое пластовое дав­ление рассмотрено в главе XIII).

Начальное (статическое) пластовое давление- это дав­ление в пласте-коллекторе в природных условиях, т.е. до на­чала извлечения из него жидкостей или газа. Значение на­чального пластового давления в залежи и за ее пределами оп­ределяется особенностями природной водонапорной систе­мы, к которой приурочена залежь, и местоположением за­лежи в этой системе.

Природной водонапорной системойназывают систему гид­родинамически сообщающихся между собой пластов-кол­лекторов и трещинных зон с заключенными в них напорны­ми водами, которая характеризуется едиными условиями возникновения и общим механизмом непрерывного движе­ния подземных вод, т.е. единым генезисом напора. Изучению водонапорных систем посвящены исследования А.А. Карцева, С.Б. Вагина и других гидрогеологов.

В пределах каждой водонапорной системы могут быть вы­делены три основных элемента (см. рис. 45; рис. 46):

1. область питания — зоны, в которых в систему поступают воды, за счет чего создается давление, обусловливающее дви­жение воды;

2. область стока — основная по площади часть резервуара, где происходит движение пластовых вод;

3. область разгрузки — части резервуара, выходящие на земную поверхность или расположенные в недрах (например, связанные с дизъюнктивным нарушением), в которых про­исходит разгрузка подземных вод.

Природные водонапорные системы подразделяют на инфильтрационныеи элизионные,различающиеся взаимным расположением указанных зон, условиями создания и значе­ниями напора (см. следующие разделы настоящей главы). Соответственно залежи УВ, приуроченные к водонапорным системам указанных видов, обычно обладают различными по величине значениями начального пластового давления при одинаковой глубине залегания продуктивных пластов.

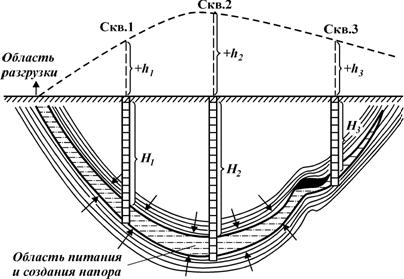

Рис. 46. Схема элизионной водонапорной системы.

Условные обозначения см. на рис. 45

В зависимости от степени соответствия начального плас­тового давления глубине залегания пластов-коллекторов вы­деляют две группы залежей УВ:

Ø залежи с начальным пластовым давлением, соответствую­щим гидростатическому давлению;

Ø залежи с начальным пластовым давлением, отличающимся от гидростатического.

В геолого-промысловой практике принято называть зале­жи первого вида залежами с нормальным пластовым давле­нием, второго вида — залежами с аномальным пластовым давлением. Подобное разделение следует считать условным, так как любое значение начального пластового давления свя­зано с геологическими особенностями района и для рассмат­риваемых геологических условий является нормальным.

Залежи с начальным пластовым давлением, соответст­вующим гидростатическому.Гидростатическим пластовым давлением (ГПД) называют давление в пласте-коллекторе, возникающее под действием гидростатической нагрузки вод, перемещающихся по этому пласту в сторону его региональ­ного погружения.

В водоносном пласте начальное пластовое давление счита­ют равным гидростатическому, когда соответствующая ему пьезометрическая высота в каждой его точке примерно со­ответствует глубине залегания пласта. Пластовое давление, близкое к гидростатическому, характерно для инфильтрационных водонапорных систем и приуроченных к ним залежей (см. рис. 45).

Инфильтрационную систему отличают следующие особен­ности. Она является “открытой”, т.е. сообщается с земной поверхностью в областях как разгрузки, так и питания. Об­ласть питания системы расположена гипсометрически выше области разгрузки. Природный резервуар пополняется атмо­сферными и поверхностными водами. Движение жидкости в пласте-коллекторе происходит в основном в соответствии с влиянием гравитационных сил в сторону регионального по­гружения пластов. Пьезометрическая поверхность системы условно (в предположении, что пласты содержат пресную воду плотностью 1 г/см3) представляется в виде наклонной плоскости, соединяющей области питания и разгрузки. Фак­тически вследствие изменчивости плотности пластовых вод в системе (обычно в пределах 1-1,25 г/см3) она имеет не­сколько более сложный характер.

За пределами залежей нефти и газа, т.е. в основной по площади водоносной части инфильтрационных систем, зна­чение вертикального градиента пластового давления обычно не выходит за пределы 0,008 — 0,013 МПа/м и в среднем со­ставляет около 0,01 МПа/м. Редкие исключения могут быть обусловлены весьма резким различием абсолютных отметок устьев скважин и пьезометрической поверхности.

В инфильтрационных водонапорных системах начальное пластовое давление возрастает практически пропорционально увеличению глубины залегания водоносных пластов-коллекторов. Его значения всегда намного ниже значений геостати­ческого давления, т.е. давления на пласт массы вышележащей толщи пород. Это иллюстрируется рис. 47. Инфильтрационные водонапорные системы наиболее характерны для древ­них платформ.

В пределах нефтегазовых залежей значения начального пластового давления и статических уровней превышают зна­чения этих показателей в водоносной части пласта при тех же абсолютных отметках залегания пластов. Величина пре­вышения зависит от степени различий плотности пластовой воды, нефти и газа и от расстояния по вертикали от рассматриваемых точек залежи до ВНК. На рис. 48 приведена схема

.



Рис.47. График изменения пласто­вого давления с глубиной в инфильтрационной водонапорной си­стеме терригенных отложений де­вона Волго-Уральской нефтегазо­носной провинции (по Ю.П. Гаттенбергеру).

Давление: 1 — гидростатическое в различных точках системы; 2 — геостатическое

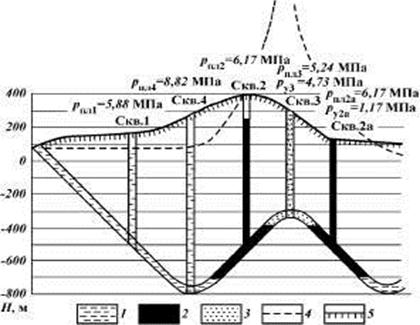

Рис. 48. Схема распределения пластового давления и пьезометриче­ских высот в районе расположения нефтегазовой залежи:
