Недостаток герконов

1. Сравнительно низкая чувствительность по м.д.с. управления.

2. Восприимчивость к внешним магнитным полям, что требует специальных мер по защите от их воздействия.

3. Хрупкий стеклянный баллон чувствителен к ударам и вибрациям.

4. Малая мощность коммутационных цепей.

5. Возможность самопроизвольного размыкания контактов при больших токах.

6. Недопустимое замыкание и размыкание контактов при питании обмотки током низкой частоты.

Серия РПГ от 2 до 10 контактов. В реле используется геркон типа КЭМ. t _ср = 5 мс. Мощность катушки 0,1-0,2 Вт. U _{катушки=} = 24; 48; 110 В,

U _{катушки~} = 36; 110; 220; 380; 440; 500 В.

Конструкция гезаконов: 1, 2, 8 – контактные сердечники; 3 – баллон; 4, 5 – выводы; 6 – соединительная пластина; 7 – постоянный магнит; 9, 10 – ЭМП

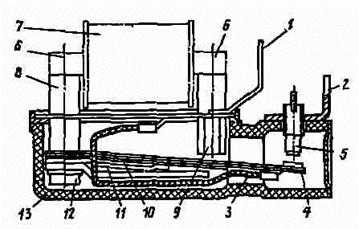

Герсиконовый контактор

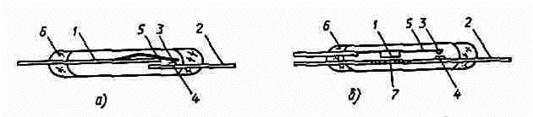

Силовые герконы

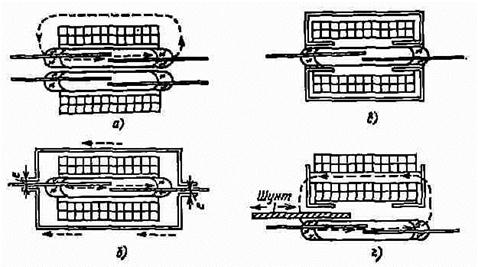

Конструктивные выполнения герконовых реле

Многоцепевые герконовые реле: а – герконы расположены внутри катушки; б – герконы находятся вне катушки
